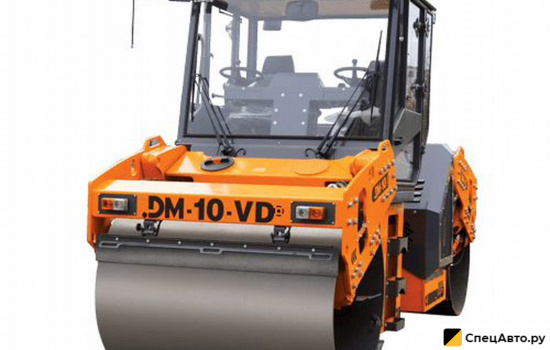

Двухвальцовый каток Завод Дорожных машин DM-10-VD

Тип рамы шарнирно-сочлененная

Масса катка, конструктивная / эксплуатационная, т 10,5/ 11

Количество приводных вальцов, шт 2

Количество вибрационных вальцов, шт 2

Диаметр вальца, мм 1245

Ширина уплотняемой полосы, мм 1700

Линейная статическая нагрузка на ось, кг/см 32,3

Толщина обечайки вальца, мм 18

Скорость максимальная, км/ч 10,5

Наименьший радиус поворота по внутреннему следу, мм 5545

Наименьший радиус поворота по наружному следу, мм 7270

Преодолеваемый подъем на уплотненном покрытии, град 15

Угол поперечной устойчивости, град 15

Тип трансмиссии гидростатическая

Двигатель ММЗ Д-245 / Сummins ВТА3.9-С125

Мощность двигателя, кВт (л.с.) 77,0 (105,0) / 93,0 (125,0)

Габаритные размеры (длина — ширина — высота), мм

5030 — 1905 — 2950

База, мм 3785

Клиренс, мм 350

Угол поворота +/-, град 33

Угол качания +/-, град 10

Режимы работы вибровозбудителя

Режим 1 / Режим 2

Номинальная амплитуда колебаний вальца, мм 0,3 / 0,7

Частота колебаний вальца, Гц 40 / 40

Центробежная сила вибровозбудителя, кН 37 / 86

Топливный бак, л 200

Гидравлический бак, л 80

Водяной бак, л 600

Система подачи воды: Тип напорный

Количество насосов 2

Количество форсунок 8

Электрооборудование, В 24
