Виброрыхлитель

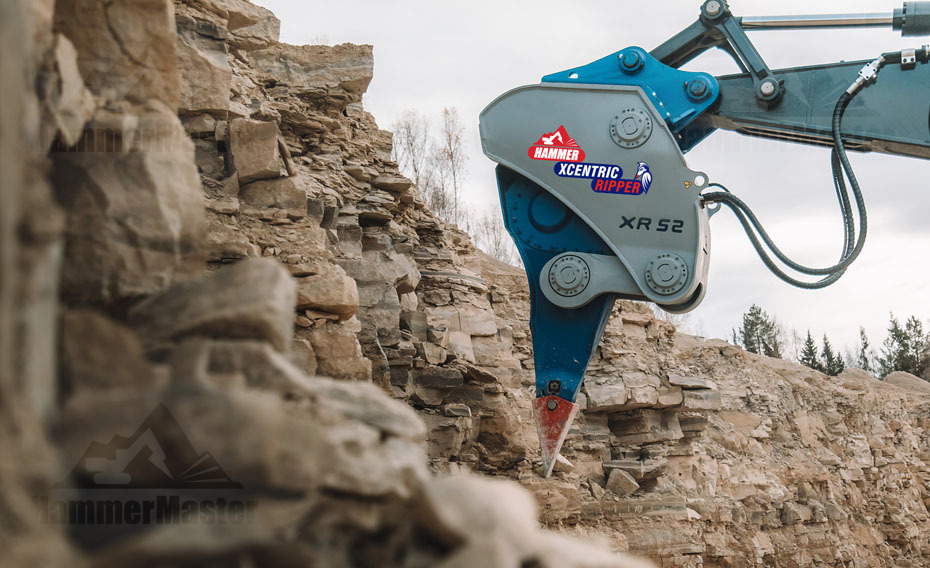

Виброрыхлитель — это навесное оборудование для экскаваторов, предназначенное для разрушения плотных или смерзшихся грунтов, вскрытия мерзлоты, рыхления скальных пород, асфальтобетонного покрытия и других твёрдых материалов. Работает за счёт передачи вибрационных колебаний от вибрационного механизма через жёсткую рабочую часть (зуб или клин) к разрушаемой среде. Эффективность виброрыхлителя основана на совмещении направленного удара и высокочастотных колебаний, что снижает сопротивление материала и упрощает процесс разрушения.

Виды

Виброрыхлители можно классифицировать по различным критериям:

• По типу крепления:

  • навесные (устанавливаются на стрелу экскаватора или другого базового носителя);

  • стационарные (редко используются, монтируются на фиксированные установки в промышленности).

• По типу рабочего органа:

  • зубчатые (имеют один или несколько зубьев, применяются чаще всего);

  • клиновидные (используются для продольного разрушения и раскалывания).

• По способу передачи колебаний:

  • эксцентриковые (работают за счёт вращения эксцентриков);

  • гидравлические (создают вибрацию за счёт гидравлической энергии);

  • пневматические (используются реже, в основном на стационарных установках).

Общее устройство

Виброрыхлитель состоит из следующих основных компонентов:

• Корпус — прочная металлическая конструкция, защищающая внутренние элементы от повреждений.

• Гидравлический мотор — преобразует энергию гидравлической системы носителя в движение эксцентриков.

• Эксцентриковый вибромеханизм — создает вибрационные колебания.

• Рабочий орган — рыхлительный зуб или клин, который передаёт вибрацию на грунт.

• Кронштейн крепления — обеспечивает соединение с экскаватором или другим носителем.

• Гидравлические соединения — шланги и фитинги, соединяющие виброрыхлитель с гидросистемой машины.

Классификация

Виброрыхлители классифицируются по следующим признакам:

• По массе:

  • лёгкие (до 500 кг);

  • средние (500–1500 кг);

  • тяжёлые (более 1500 кг).

• По мощности гидропривода:

  • маломощные (до 50 л.с.);

  • средние (50–120 л.с.);

  • мощные (более 120 л.с.).

• По типу базовой машины:

  • для мини-экскаваторов;

  • для гусеничных и колесных экскаваторов среднего класса;

  • для тяжёлых карьерных экскаваторов.

Основные характеристики

• Масса оборудования: от 300 до 3000 кг

• Рабочее давление: 160–300 бар

• Частота колебаний: 1200–3000 вибр./мин

• Амплитуда колебаний: 3–12 мм

• Глубина рыхления: до 1,5 м

• Ширина рабочего органа: от 100 до 600 мм

• Требуемый поток гидравлики: 60–200 л/мин

• Уровень шума: 90–110 дБ

• Срок службы: 5–10 лет (при правильной эксплуатации)

Основные производители

Мировые производители:

• CAT (США) — производит навесное оборудование под маркой Caterpillar.

• Epiroc (Швеция) — предлагает виброрыхлители в линейке тяжелой техники.

• Indeco (Италия) — известен своими надёжными гидроинструментами.

• Rammer (Финляндия) — специализируется на разрушительном оборудовании.

Российские производители:

• Delta (Россия) — выпускает линейку виброрыхлителей для отечественных условий.

• Технопарк-Импульс — разрабатывает модели с учётом специфики российского климата и грунтов.

• Инструмент-Сервис — производит адаптированное оборудование для отечественной техники.

Китайские производители:

• Jisan Heavy Industry (Китай) — один из крупнейших производителей навесного оборудования.

• Shandong Master Machinery Group — предлагает виброрыхлители для экспортного рынка.

• Yantai Junheng Construction Machinery — делает универсальные модели для среднего сегмента.

Интересные факты

• Самый тяжёлый виброрыхлитель в мире весит более 5 тонн и применяется на карьерных экскаваторах для разработки гранитных массивов.

• Виброрыхлители способны эффективно работать при температурах до –40 °C, что делает их незаменимыми в условиях Крайнего Севера.

• Некоторые модели оснащаются интеллектуальными системами управления, регулирующими частоту и амплитуду колебаний в зависимости от сопротивления материала.

• Благодаря высокой производительности виброрыхлитель может заменить до трёх человек с отбойными молотками.

Область применения

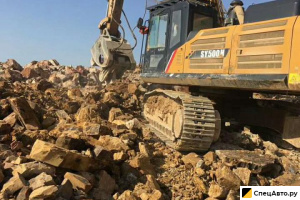

• Горные работы — разрушение скальных и полускальных пород без применения взрывчатки.

• Строительство — демонтаж дорожных покрытий, фундаментов и других прочных конструкций.

• Коммунальное хозяйство — вскрытие смерзшегося грунта при аварийных и ремонтных работах.

• Трубопроводное строительство — подготовка траншей в твёрдых или промёрзших грунтах.

• Карьерная разработка — рыхление перед погрузкой в самосвалы или транспортировку.
