Экскаваторный ковш

Экскаваторный ковш — это сменное навесное оборудование, устанавливаемое на стрелу экскаватора и предназначенное для копания, перемещения и погрузки грунта, сыпучих и кусковых материалов. В зависимости от конструкции и назначения, ковши могут использоваться как в строительстве, так и в горнодобывающей, коммунальной и сельскохозяйственной отраслях.

Описание

Экскаваторный ковш — это рабочий орган экскаватора, выполняющий основную функцию захвата, отделения и транспортировки грунта. Он закрепляется на конце рукояти машины, работает за счёт гидравлических цилиндров и может иметь различные формы, размеры и дополнительное оснащение (зубья, ножи, армирование). Эффективность экскаватора во многом зависит от правильно подобранного типа и объёма ковша.

Виды

Существуют следующие основные виды экскаваторных ковшей:

• Стандартный (землеройный) ковш — предназначен для копания и перемещения грунтов средней плотности.

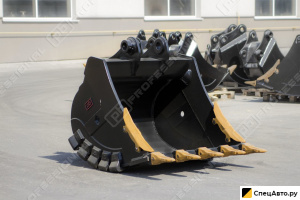

• Скальный ковш — усиленный ковш для разработки плотных и мерзлых грунтов, камней, глины.

• Планировочный (лопатный, зачистной) — широкий ковш с плоским дном, применяется для профилирования откосов и дна котлованов.

• Ковш обратной лопаты — стандартный тип, используемый в экскаваторах обратного действия.

• Ковш прямой лопаты — для экскаваторов с прямым копанием, используется в карьерах.

• Скелетный (просеивающий) — имеет решетчатую конструкцию для отделения крупного материала от мелкой фракции.

• Грейферный ковш — состоит из двух «челюстей», применяется для работы с рыхлыми материалами или в условиях ограниченного пространства.

• Мультифункциональные ковши (2 в 1, 4 в 1) — могут выполнять несколько функций (копание, планировка, захват).

• Ковши с боковым выгрузом — для специфических условий выгрузки в ограниченном пространстве.

Общее устройство

Экскаваторный ковш состоит из следующих основных элементов:

• Корпус ковша — основной объёмный элемент, формирующий вместимость.

• Нож ковша (режущая кромка) — передняя часть, которая проникает в грунт.

• Зубья ковша — съёмные или приварные элементы, облегчающие проникновение в плотный материал.

• Кронштейны крепления — элементы, соединяющие ковш с рукоятью экскаватора.

• Гидравлические соединения (для некоторых моделей) — обеспечивают управление при использовании ковшей с подвижными частями.

• Боковые стенки и армирование — усиливают конструкцию для работы с твёрдыми грунтами.

Классификация

Экскаваторные ковши классифицируются по следующим признакам:

• По типу техники:

  • для гусеничных экскаваторов,

  • для колесных экскаваторов,

  • для мини-экскаваторов,

  • для погрузчиков с экскаваторным оборудованием (ЭО).

• По объёму ковша:

  • малые (до 0,25 м³),

  • средние (0,25–1,0 м³),

  • большие (1,0–5,0 м³),

  • сверхбольшие (более 5 м³).

• По типу работы:

  • для рыхления и копания,

  • для зачистки и планировки,

  • для сортировки и просеивания.

• По материалу изготовления:

  • стандартная конструкционная сталь,

  • износостойкая сталь (Hardox, Weldox),

  • комбинированные материалы с упрочнением режущих кромок.

Основные характеристики

• Объём: от 0,01 до 40 м³

• Масса: от 50 кг до 25 тонн

• Ширина ковша: от 200 мм до 4000 мм

• Материал зубьев: легированная сталь, ковкий чугун

• Угол резания: от 30 до 60°

• Вид крепления: пальцевое, быстросъёмное

• Наличие армирования: опционально

• Тип ковша: прямой, обратный, грейферный и др.

Основные производители

Мировые производители:

• Caterpillar (США)

• Komatsu (Япония)

• Hitachi Construction Machinery (Япония)

• Volvo CE (Швеция)

• JCB (Великобритания)

• Liebherr (Германия)

Российские производители:

• ЧСДМ (Челябинск)

• Завод навесного оборудования (ЗНО) г. Тверь

• "Эксмаш"

• "БалтСпецМаш"

• "Вектор" (Пенза)

Китайские производители:

• XCMG

• SDLG

• SANY

• LIUGONG

Многие китайские производители поставляют ковши как собственного изготовления, так и совместной сборки по международным стандартам.

Интересные факты

• Самый большой экскаваторный ковш в мире использовался на экскаваторе Bagger 288 (Германия). Его вместимость — около 240 м³.

• Мини-ковши объёмом 0,01 м³ применяются для ювелирных работ в археологии и коммунальном строительстве.

• Ковши из стали Hardox 500 и 600 могут служить в 2–4 раза дольше по сравнению с обычной конструкционной сталью.

• В некоторых проектах используются ковши с интегрированной системой взвешивания и датчиками износа.

• Существуют ковши с вибрационным ситом, которые одновременно копают и сортируют материал по фракциям.

Область применения

Экскаваторные ковши применяются в широком спектре отраслей:

• Строительство — копание котлованов, траншей, зачистка откосов.

• Дорожное строительство — снятие растительного слоя, перемещение щебня.

• Горнодобыча — добыча руды, вскрышные работы.

• Коммунальное хозяйство — расчистка территорий, выемка грунта, прокладка коммуникаций.

• Сельское хозяйство — копание каналов, рытьё ям для посадок или водоотведения.

• Ландшафтные работы — планировка участка, создание искусственных рельефов.

• Лесозаготовка — зачистка территорий, перенос растительных масс.
