Бурильно-крановая установка (БКУ)

Бурильно-крановая установка (БКУ) — это вид навесного оборудования, предназначенный для бурения скважин в грунте с последующей установкой и погружением в них различных опорных элементов, чаще всего столбов и свай. Также БКУ выполняет функции подъёма и перемещения грузов, благодаря встроенной крановой установке. Чаще всего монтируется на шасси грузового автомобиля, трактора или спецтехники, либо представляет собой стационарный модуль, устанавливаемый на базовую машину.

Виды

• БКУ на автомобильном шасси — наиболее распространённый тип, используется для работ в коммунальной, энергетической и строительной сферах.

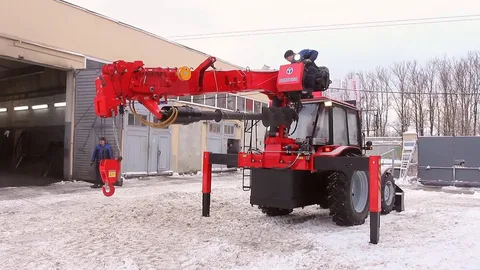

• БКУ на тракторной базе — применяется в сельском хозяйстве и в условиях бездорожья.

• Стационарные БКУ — используются на производственных базах или для серийных работ на ограниченной территории.

• Мини-БКУ — малогабаритные установки для работы в стеснённых условиях.

• Бурильно-крановые установки с телескопической стрелой — обеспечивают большую высоту подъёма и радиус действия.

История создания

Первые механизированные установки для бурения и подъёма столбов появились в середине XX века. Разработка подобных машин шла параллельно в СССР, США и других промышленно развитых странах. В СССР первые бурильно-крановые установки создавались на шасси автомобилей ЗИЛ и ГАЗ для нужд электрификации сельской местности. Массовое внедрение началось в 1960–1970-х годах. Современные БКУ — это высокотехнологичное оборудование, оснащённое гидравлическими приводами, автоматикой и системами безопасности.

Типы

• Механические — с приводом от вала отбора мощности, более простые и дешёвые.

• Гидравлические — с гидравлическим приводом, обеспечивают плавную и мощную работу бурового и кранового оборудования.

• Комбинированные — совмещают преимущества механического и гидравлического приводов.

Общее устройство

• Базовое шасси — автомобиль, трактор или спецмашина.

• Буровая колонна — бур, шнек или винтовой бур с приводом.

• Крановая стрела — телескопическая или решётчатая, управляется гидравликой.

• Лебёдка — для подъёма грузов или столбов.

• Гидравлическая система — обеспечивает работу исполнительных механизмов.

• Пульт управления — панели для оператора, возможно наличие дистанционного управления.

• Опоры (аутригеры) — выдвижные опоры для стабилизации при бурении и подъёме грузов.

Классификация

• По типу бурения:

  • винтовые (шнековые),

  • вращательные,

  • ударно-канатные (редко).

• По типу шасси:

  • автомобильные,

  • тракторные,

  • самоходные (гусеничные, колесные).

• По функциональности:

  • однобуровые,

  • многобуровые (позволяют устанавливать сразу несколько опор подряд),

  • комбинированные (с дополнительным оборудованием: сваебой, подъёмник, кран-манипулятор).

Основные характеристики

• Глубина бурения: 2–10 м

• Диаметр бурения: 150–800 мм

• Грузоподъёмность крана: 1–5 т

• Высота подъёма стрелы: до 15 м

• Привод: гидравлический или механический

• Вылет стрелы: до 10 м

• Угол бурения: от 0 до 90°

• Тип шасси: колесное, гусеничное, тракторное

• Время бурения одной скважины: от 2 до 15 минут (в зависимости от грунта и диаметра)

Основные производители

Российские производители:

• Инман (Челябинск)

• ПСС-Буровик (Казань)

• Чайка-Сервис (Нижний Новгород)

• Ивановец

• Вектор-БКУ (Уфа)

• Галичанин

Зарубежные производители:

• Soosan (Южная Корея)

• Tadano (Япония)

• Horyong (Южная Корея)

• Fassi (Италия)

Китайские производители:

• XCMG

• Zoomlion

• SANY

• Liugong

Интересные факты

• Существуют мини-БКУ массой менее 1 тонны, устанавливаемые на пикапы или прицепы, для бурения в труднодоступных местах.

• Некоторые установки позволяют не только бурить, но и сразу устанавливать и бетонировать опору.

• Самая большая БКУ используется для установки ЛЭП высокого напряжения и может бурить скважины глубиной до 20 метров.

• В условиях вечной мерзлоты применяются специальные установки с подогревом бурового инструмента.

• Комбинированные машины БКУ + автовышка применяются в энергетике и связи.

Область применения

• Энергетика — установка опор воздушных линий электропередачи.

• Связь — монтаж мачт и опор для кабельных линий и антенн.

• Строительство — бурение под малые сваи, ограждения, фундаменты.

• ЖКХ — установка опор уличного освещения, дорожных знаков, заборов.

• Сельское хозяйство — монтаж ограждений, виноградников, навесов.

• Лесное хозяйство — установка анкерных столбов и сигнальных указателей.
