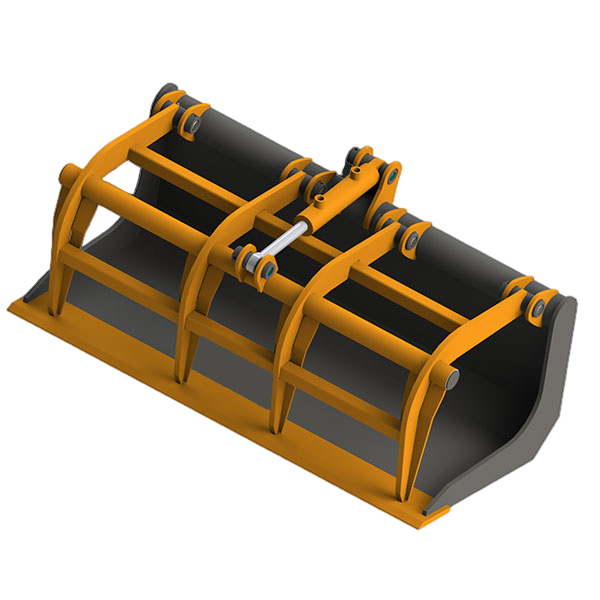

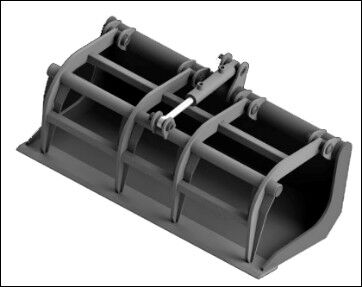

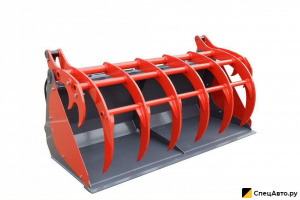

Ковшевой захват

Ковшевой захват — это разновидность навесного оборудования, предназначенного для механического захвата, удержания, подъема и перемещения сыпучих, кусковых или сложноформенных материалов с помощью ковшеобразных захватывающих элементов. Устанавливается на фронтальные, телескопические, колесные и гусеничные погрузчики, а также на экскаваторы, манипуляторы и краны. В ряде случаев используется термин «захватный ковш» или «захват для сыпучих материалов», однако «ковшевой захват» является наиболее точным названием.

Виды

Существует несколько разновидностей ковшевых захватов в зависимости от их конструкции и назначения:

• Захваты с двумя створками (двустворчатые)

• Многочелюстные (грейферные)

• Полуковшевые (с открытой верхней частью)

• Полностью закрытые (для удержания мелкодисперсных и легких грузов)

• С усиленными ребрами (для работы с крупными и острыми фрагментами)

Общее устройство

Ковшевой захват состоит из следующих основных элементов:

• Ковш — стальная конструкция с челюстями, которые могут открываться и закрываться.

• Гидроцилиндры — обеспечивают движение челюстей (открытие и закрытие).

• Каркас крепления — рамная конструкция для соединения с рабочей стрелой или навесной системой машины.

• Механизмы управления — гидравлические или пневматические приводы, управляемые из кабины машины.

• Зубья, кромки, усилители — дополнительные элементы, повышающие эффективность работы с плотными или абразивными материалами.

Классификация

По типу захватываемого материала:

• Для сыпучих материалов (песок, гравий, зерно)

• Для кусковых материалов (щебень, лом, древесина)

• Универсальные (для разных типов грузов)

По конструкции:

• Грейферные (многочелюстные)

• Двустворчатые

• Полуковшевые и глубококовшевые

По типу привода:

• Гидравлические

• Механические

• Электрогидравлические

Основные характеристики

• Рабочая ширина ковша: от 800 до 2500 мм

• Объем ковша: от 0,2 до 2,5 м³

• Масса оборудования: от 150 до 2000 кг

• Максимальное усилие захвата: до 30–50 кН

• Материал изготовления: конструкционная или износостойкая сталь (HARDOX, DOMEX и др.)

• Тип соединения: быстросъемный, фланцевый, осевой

Основные производители

Мировые производители

• Caterpillar Work Tools (США)

• Kinshofer (Германия)

• Rotobec (Канада)

• Atlas GmbH (Германия)

• MB Crusher (Италия)

Российские производители

• Проммаш (Челябинск)

• Завод навесного оборудования «Гидромеханика» (Москва)

• Машсервис

• ПК Спецтехника

• Воронежский завод навесного оборудования

Китайские производители

• XCMG Attachments

• Jiangtu (Shandong Jiangtu Mechanical Equipment Co., Ltd.)

• SUNJIN

• HMB Hydraulic Attachments

Интересные факты

• Самые большие ковшевые захваты используются в портовых погрузчиках и могут иметь объем до 12 м³, предназначенные для угля, зерна и руды.

• Мини-захваты объемом 0,2 м³ устанавливаются на компактные экскаваторы для работы в ограниченном пространстве.

• Некоторые модели оснащаются встроенной системой взвешивания груза в реальном времени.

• Существуют модификации с подогревом внутренних стенок для работы с смерзающимися материалами при отрицательных температурах.

• На некоторых заводах используется дистанционное управление захватом по радиоканалу.

Область применения

• Строительство (погрузка и перемещение грунта, щебня, песка)

• Коммунальное хозяйство (вывоз мусора, уборка территорий)

• Сельское хозяйство (работа с зерном, кормами, навозом)

• Лесная промышленность (захват и погрузка древесины)

• Горнодобывающая и металлургическая промышленность (загрузка и транспортировка руды, металлолома)

• Портовые и логистические комплексы (погрузка сыпучих грузов)

• Сортировочные и перерабатывающие предприятия (работа с отходами, вторсырьем)
