Шнек для бура

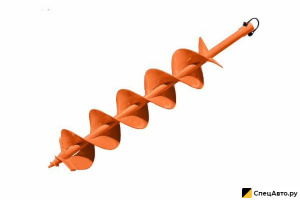

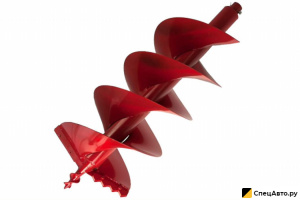

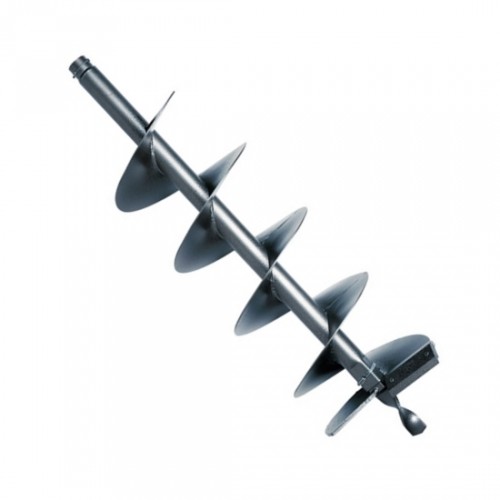

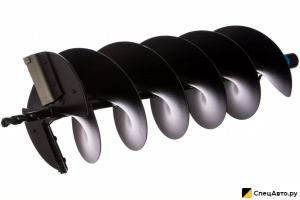

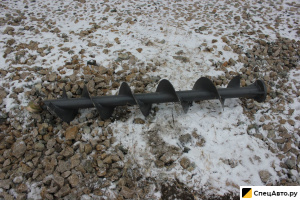

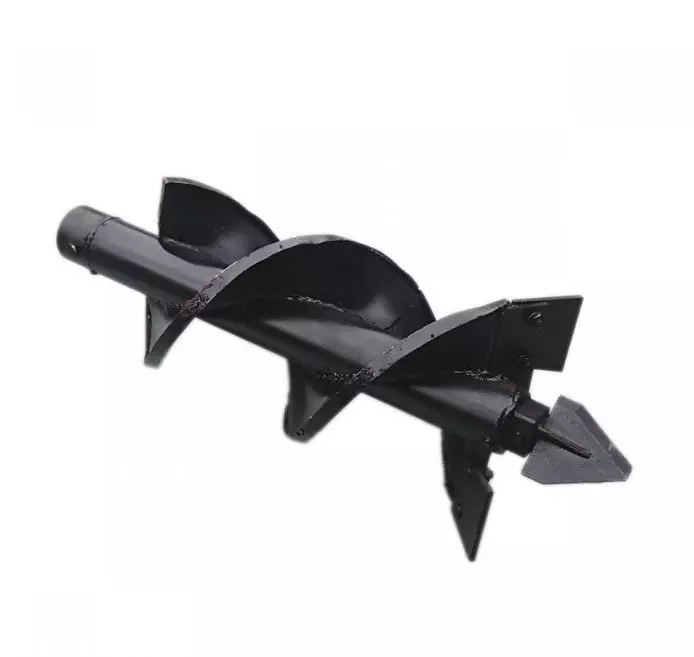

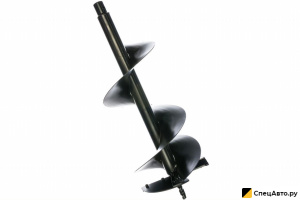

Шнек для бура — это навесное оборудование в виде винтообразной режущей насадки, используемое на бурильных установках для сверления (бурения) скважин в грунте. Шнек представляет собой спиральный металлический вал с режущей кромкой и используется преимущественно в составе буровых агрегатов на экскаваторах, тракторах, мини-погрузчиках и других машинах. Более точное и распространённое название — буровой шнек.

Виды

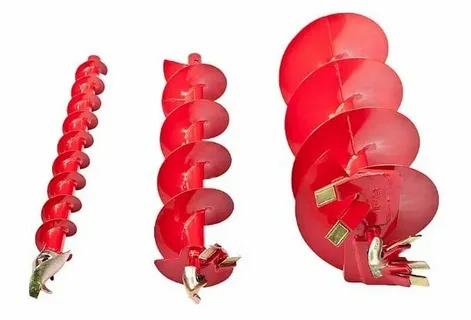

Существуют следующие основные виды шнеков:

• Грунтовые шнеки — для бурения мягких и среднеплотных грунтов.

• Скальные шнеки — усиленные конструкции с твердосплавными резцами для работы в твёрдых и каменистых породах.

• Удлиняемые шнеки — модульные шнеки с возможностью наращивания по длине.

• Шнеки с центральным буром — для более точного вхождения в точку бурения.

• Шнеки с коронкой (наконечником) — используются для формирования отверстий определённого диаметра.

История создания

Первые аналоги шнеков были изобретены ещё в античности для подъёма воды — это был так называемый архимедов винт. Современные буровые шнеки начали активно использоваться в XIX веке вместе с развитием механических буровых установок. С внедрением тракторов и экскаваторов в строительстве и сельском хозяйстве появились навесные шнековые буры с приводом от гидравлики или ВОМ (вала отбора мощности).

Типы

Буровые шнеки различаются по следующим параметрам:

• По способу привода:

  • механические (от ВОМ),

  • гидравлические (на базе экскаваторов, мини-погрузчиков).

• По конфигурации режущей части:

  • с одной спиралью,

  • с двойной спиралью,

  • с зубьями или резцами.

• По длине:

  • короткие (до 1 м),

  • стандартные (1–3 м),

  • удлиняемые (до 10 м и более с наращиванием).

Общее устройство

Буровой шнек состоит из следующих основных элементов:

• Вал (шток) — осевая часть шнека, передающая крутящий момент.

• Шнековая лента (спираль) — основная часть, выносящая грунт из скважины.

• Режущие элементы — зубья, коронка или резцы на нижнем конце.

• Хвостовик — элемент для крепления шнека к приводу бура.

• Ограничительное кольцо или центрирующее устройство — используется для стабилизации бурения (опционально).

Классификация

Шнеки классифицируются по следующим признакам:

• По типу буримого материала:

  • для мягкого грунта,

  • для твёрдого грунта,

  • универсальные.

• По конструкции:

  • цельные,

  • разборные (съемные секции),

  • телескопические.

• По способу работы:

  • вертикального бурения,

  • наклонного бурения (используются в специфических задачах, например, свайное бурение под углом).

Основные характеристики

• Диаметр бурения: от 100 мм до 1200 мм

• Длина шнека: от 0,5 м до 6 м (без удлинителей)

• Тип крепления: шестигранный, квадратный, шлицевой

• Режущие элементы: коронка, твердосплавные зубья

• Тип передачи: гидропривод, механическая передача

• Скорость вращения: 20–120 об/мин

• Крутящий момент: от 1 000 до 25 000 Н·м (зависит от машины)

• Масса: от 30 до 500 кг (в зависимости от диаметра и длины)

Основные производители

Мировые производители:

• Auger Torque (Великобритания, Австралия)

• Digga (Австралия)

• Bobcat (США)

• Danuser (США)

• McMillen (США)

Российские производители:

• Профессионал (Россия)

• Канмаш (Кострома)

• Реммаш (Калуга)

• Завод "Спецагрегат" (Москва)

Китайские производители:

• XCMG

• Shandong Yineng

• Foton Lovol

• ZOOMLION

Интересные факты

• Самые большие буровые шнеки используются при строительстве мостов и бурении свай — их диаметр может достигать 2,5 метров.

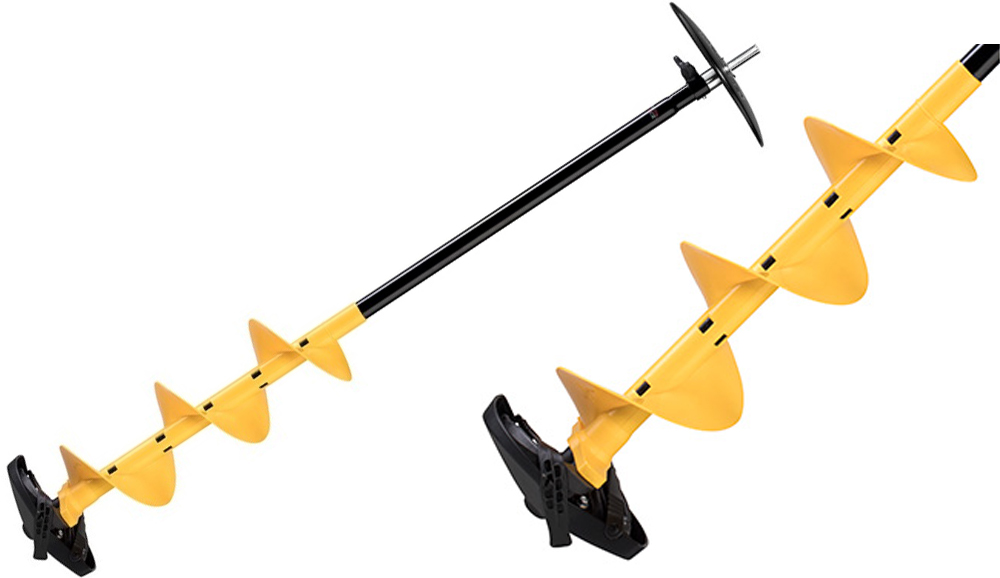

• Существуют мини-шнеки весом менее 10 кг для установки на ручные бензобуры.

• Некоторые буровые шнеки имеют алмазные резцы и применяются для бурения скальных пород.

• В северных регионах применяются шнеки с подогревом и тефлоновым покрытием — для бурения мерзлого грунта.

• Модульные конструкции позволяют проводить бурение на глубину более 20 метров без извлечения бурильной колонны после каждого прохода.

Область применения

• Строительство — бурение под сваи, заборы, фундаменты, ограждения.

• Коммунальное хозяйство — установка опор освещения, дорожных знаков.

• Сельское хозяйство — бурение ям под столбы, посадку деревьев, заборы.

• Геология — исследовательские и пробные бурения.

• Связь и энергетика — установка мачт, линий электропередачи.

• Ландшафтные работы — устройство лунок для озеленения.
