Навесной грейдер

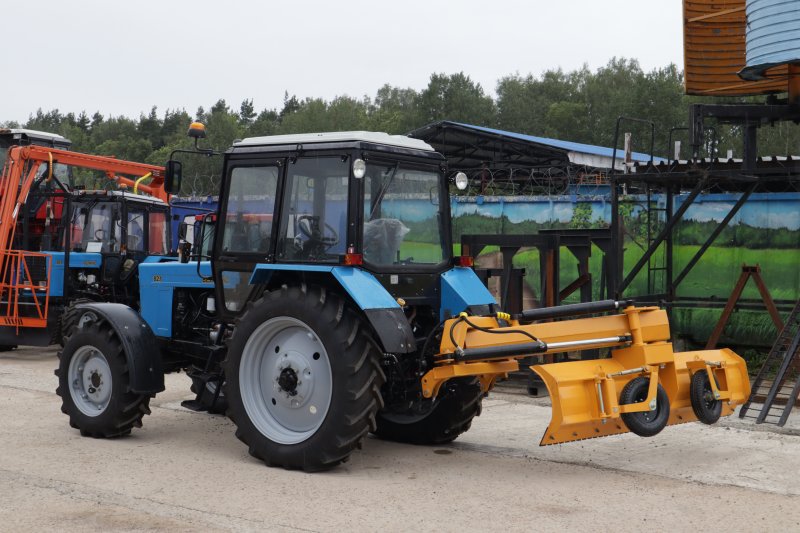

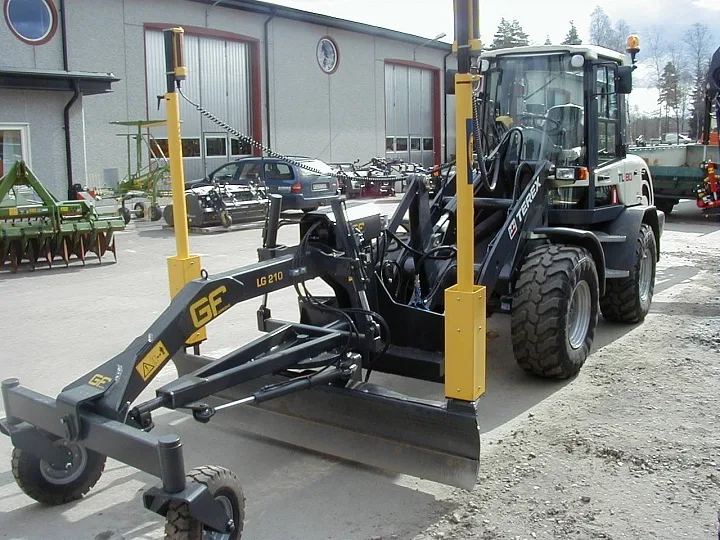

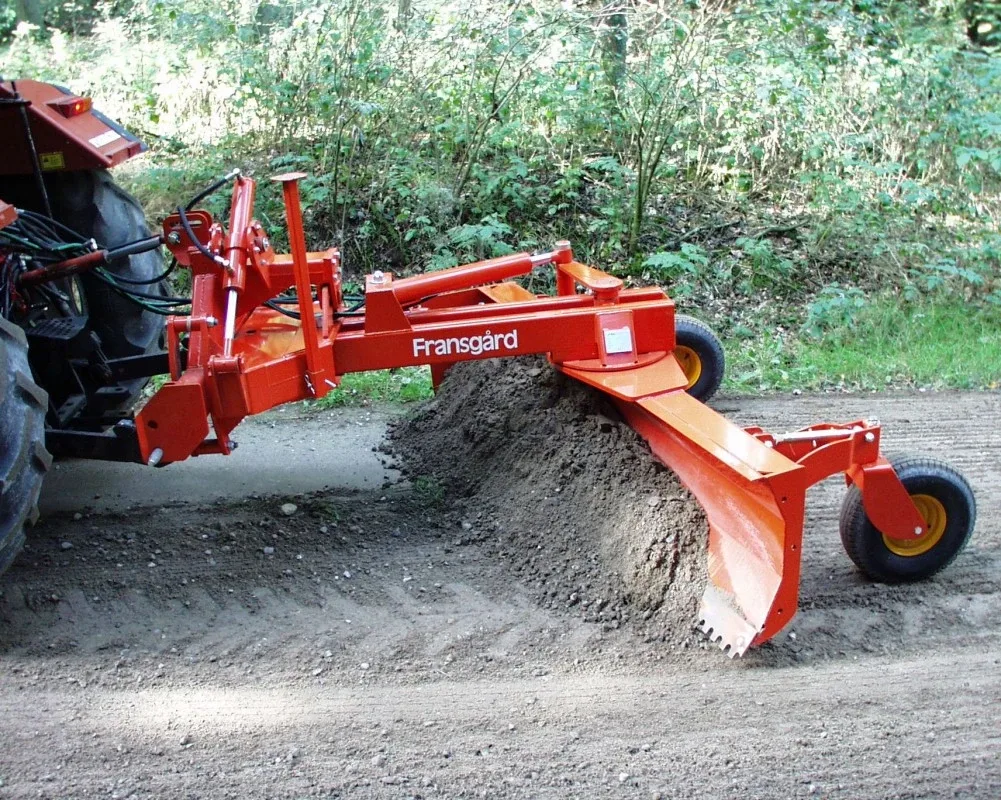

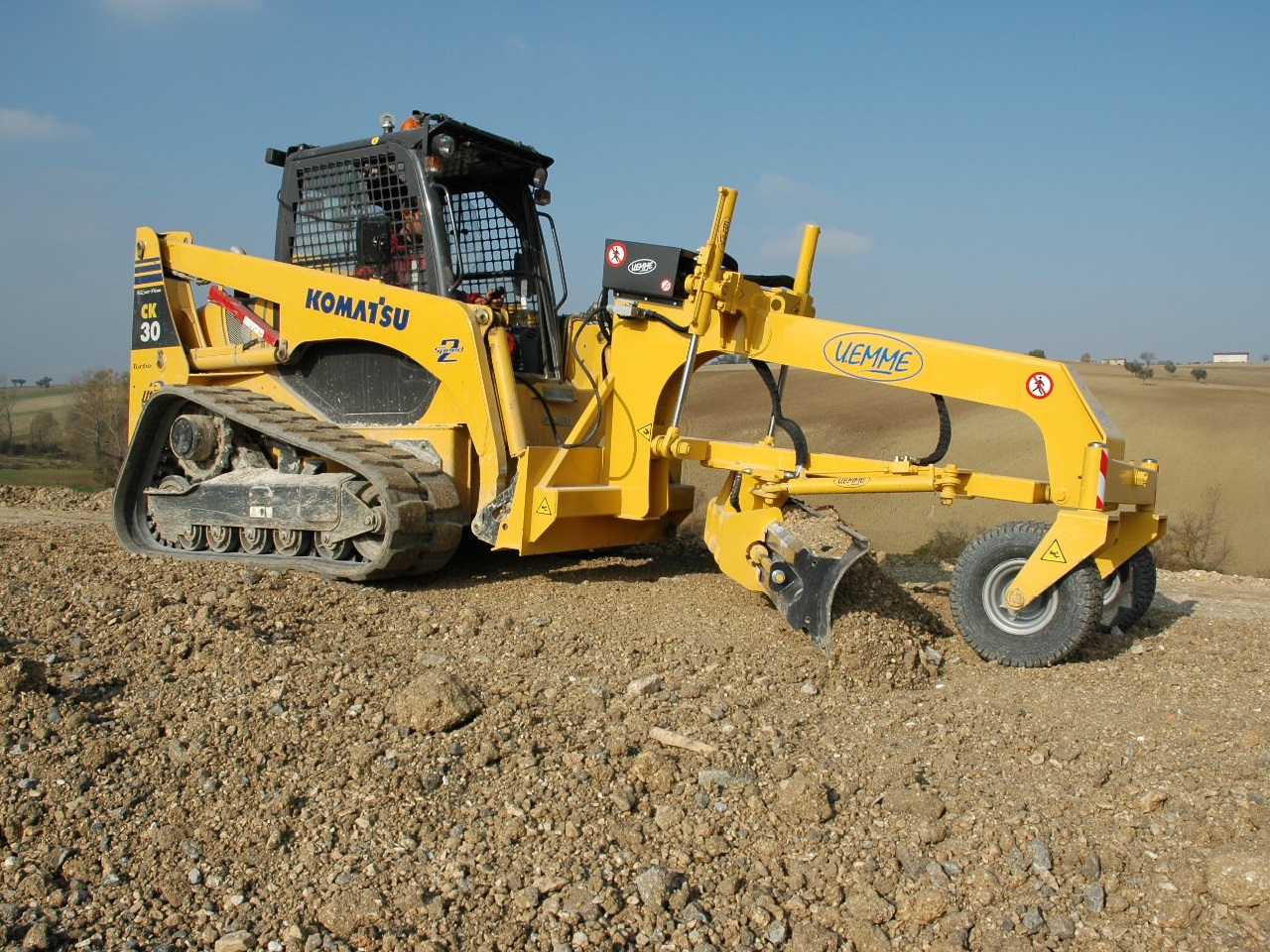

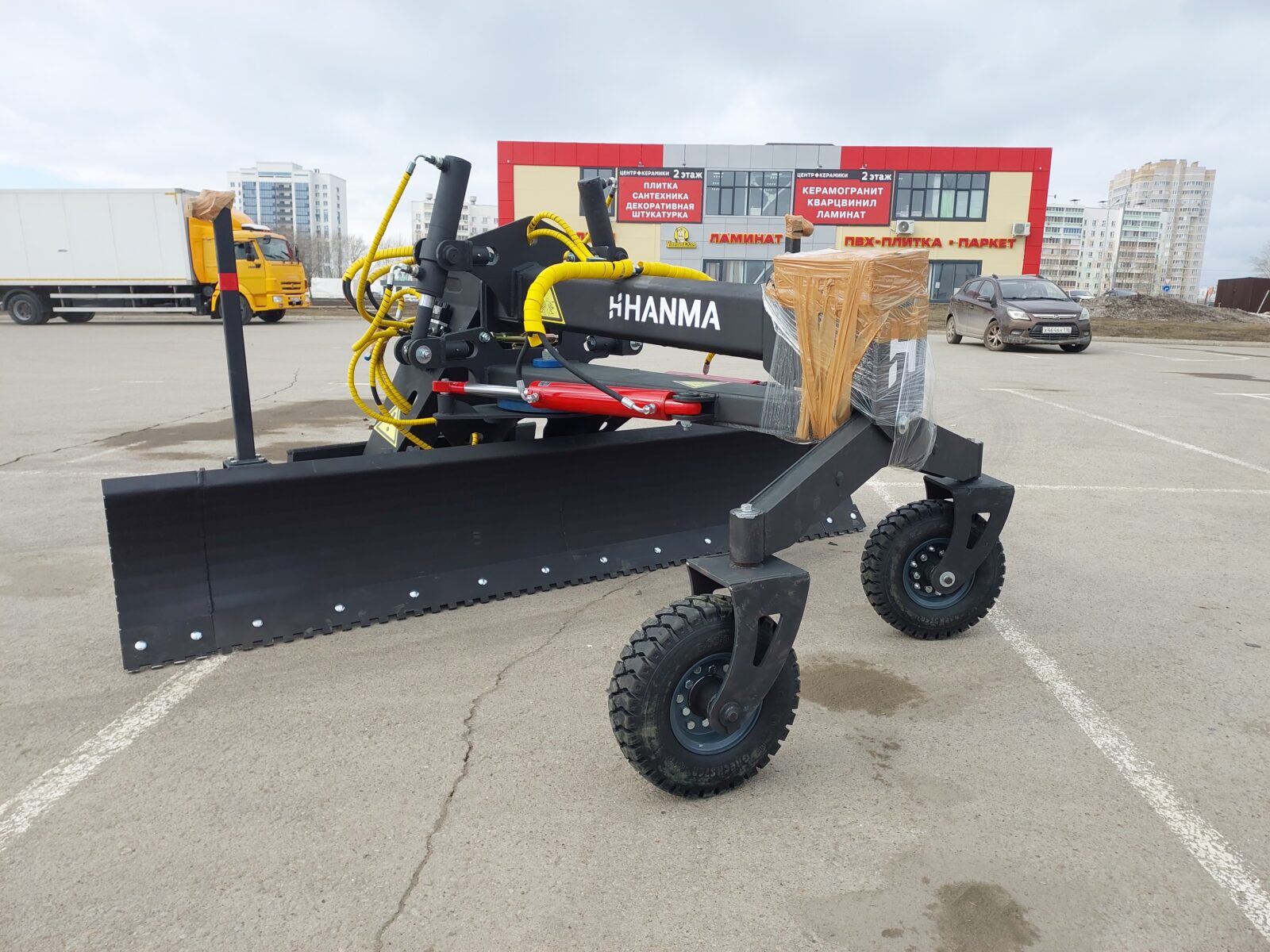

Навесной грейдер — это тип навесного оборудования, предназначенный для планировочных и профилировочных работ с применением базового шасси, чаще всего в виде колесного трактора. Основная задача навесного грейдера — формирование и выравнивание земляного полотна, распределение сыпучих материалов (щебня, песка, гравия), а также очистка дорог и территорий от снега или наледи. Навесной грейдер представляет собой более компактную и экономичную альтернативу классическим автогрейдерам и может использоваться в условиях ограниченного бюджета или пространства.

Виды

Навесные грейдеры классифицируются по нескольким признакам:

• По типу установки:

  • Передненавесные

  • Задненавесные (наиболее распространённые)

  • Универсальные (с возможностью установки спереди и сзади)

• По типу привода:

  • Механические

  • Гидравлические

• По назначению:

  • Универсальные (для дорог и грунта)

  • Снегоочистительные

  • Коммунальные

Общее устройство

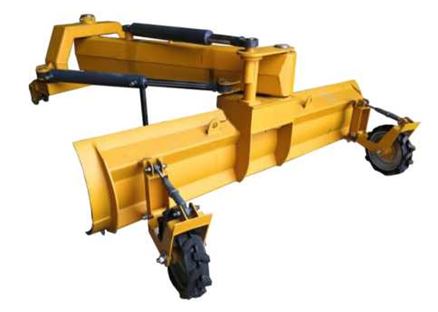

Конструкция навесного грейдера включает следующие основные элементы:

• Рама — силовой каркас, на который крепятся остальные узлы и рабочие органы.

• Отвал (грейдерный нож) — основная рабочая часть, предназначенная для срезания и перемещения материала. Может регулироваться по высоте, углу наклона и поворота.

• Механизм подъема и поворота отвала — обеспечивает возможность регулировки положения отвала. Управление может быть как механическим, так и гидравлическим.

• Крепёжная система — элементы для соединения с трактором (навесная трёхточечная система, сцепка).

• Колёсная или лыжная опора (опционально) — для стабилизации положения при работе.

Классификация

Навесные грейдеры можно классифицировать следующим образом:

• По совместимости с техникой:

  • Для тракторов общего назначения (МТЗ, ЮМЗ, Т-150 и др.)

  • Для мини-тракторов

  • Для коммунальных машин

• По ширине захвата:

  • Узкие (до 2 м) — для садово-парковых работ

  • Средние (2–3 м) — для дорожного строительства и обслуживания

  • Широкие (более 3 м) — для масштабных земляных работ

• По степени механизации:

  • С ручным управлением

  • С гидравлическим управлением (с пульта в кабине)

Основные характеристики

• Ширина захвата: 1,5–4,5 м

• Высота отвала: 500–800 мм

• Угол поворота отвала: до 45°

• Максимальное углубление отвала: до 300 мм

• Тип управления: механическое или гидравлическое

• Совместимость по тяговому классу: от 0,6 до 3,0

• Масса оборудования: 300–1200 кг

• Скорость работы: 5–15 км/ч

• Тип навески: трехточечная или прицепная

Основные производители

Российские производители

• Завод "Белмаш" (Белгород) — серия грейдеров ГНУ

• ООО "Завод ТюменьАгроМаш" — модели для тракторов МТЗ

• "Брянсксельмаш" — выпускает навесное оборудование для дорожных и коммунальных машин

• Курганмашзавод — производство тяжелых моделей для дорожных служб

Китайские производители

• YTO Group — выпускает грейдерные отвалы для тракторов собственной сборки

• Shandong Huaxing Engineering Machinery — широкий ассортимент гидравлических грейдеров

• Weituo — предлагает модели для малых тракторов

Мировые производители

• John Deere (США) — производит навесные отвалы и адаптеры

• Land Pride (США) — известна высококачественным навесным оборудованием

• AMCO Manufacturing (США) — профессиональные грейдерные решения

• Kverneland (Норвегия) — известна навесным оборудованием для сельхозмашин, включая отвалы и лезвия

Интересные факты

• Самый большой в мире навесной грейдер произведён в Канаде компанией Degelman Industries — модель имеет ширину отвала 7,6 метра и предназначена для тракторов более 400 л.с.

• Мини-грейдерные отвалы шириной 1,2 метра активно применяются в Японии для ухода за рисовыми полями и террасами.

• Некоторые модели оснащаются системой автоматической стабилизации отвала по данным GPS, что позволяет работать с точностью до 2 см.

• На территории России навесные грейдеры особенно популярны в районах Крайнего Севера, где используются в составе с трактором для сезонного ремонта дорог и снегоочистки.

Область применения

Навесные грейдеры находят применение в самых разных отраслях:

• Дорожное строительство — профилирование обочин, формирование земляного полотна.

• Коммунальное хозяйство — расчистка улиц от снега, планировка парков и скверов.

• Сельское хозяйство — выравнивание участков, расчистка междурядий и полевых дорог.

• Строительство — подготовка оснований под укладку плит и асфальта.

• Лесное хозяйство — расчистка просек, формирование временных дорог.

• Карьерные и горнодобывающие предприятия — вторичная планировка и обслуживание грунтовых дорог.
