Катки

Каток – это разновидность специализированной техники, используемой для строительства дорог и ремонта дорожного покрытия. Его основная задача – утрамбовывать определенные отсыпанные слои грунта.

Каток – самоходная или прицепная машина с уплотняющим устройством, состоящим из одного или более металлических цилиндрических вальцов (барабанов) или резиновых шин, предназначенная для уплотнения материалов, например щебня, грунта, асфальта или гравия, путем укатывания или вибрационного воздействия уплотняющего устройства.

Каток – это разновидность землеройной машины, специализированной техники, используемой для строительства дорог и ремонта дорожного покрытия. Его основная задача – утрамбовывать определенные отсыпанные слои грунта.

Как и любой тип спецмашин, каток имеет разные вариации конструкции и внешнего вида, отличаются они и по принципу работы, техническим характеристикам.

Дорожный каток – это машина, используемая для утрамбовки, выравнивания и уплотнения рабочего материла. Рабочим материалом служат несвязные или малосвязные грунты, а также смеси: асфальтовая, бетонная и асфальтово-бетонная.

Типы и виды катков:

Катки разделяют по нескольким категориям, основные из которых:

– тип рабочего органа;

– число осей;

– метод работы и передвижения;

– число вальцов.

По типу рабочего органа различают:

– гладковальцовые катки. Имеют широкие металлические колеса (вальцы) с гладкой поверхностью, предназначенные для укладки асфальтового и асфальтово-бетонного покрытия. Они позволяют получить ровную и аккуратную поверхность;

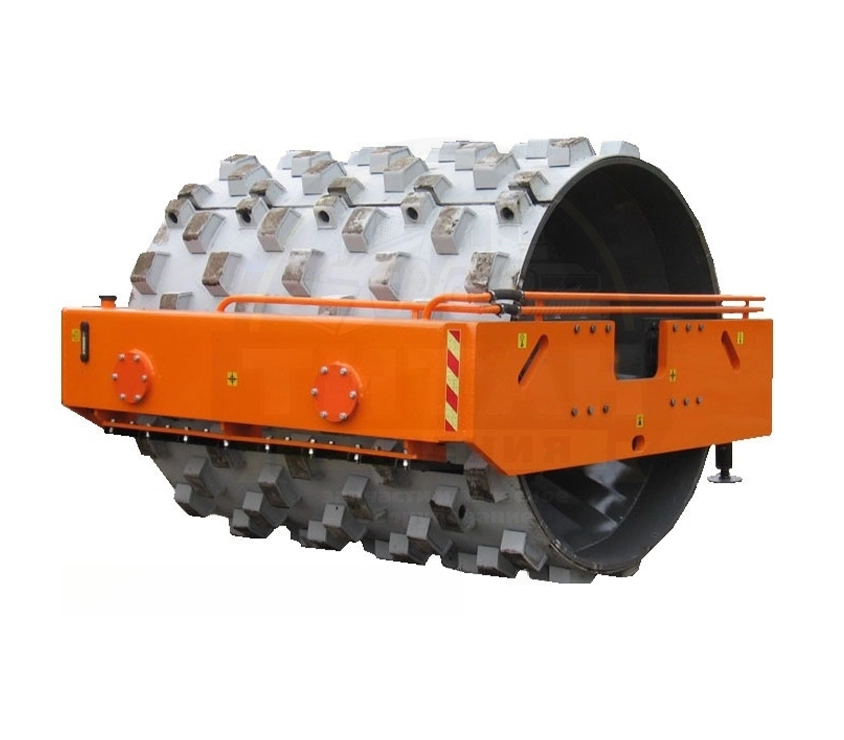

– кулачковые катки. Имеют на колесах (вальцах) в наличии небольшие выступы, которые во время движения катка проникают в верхние слои грунта и разбивают имеющиеся в нем комки, перемешивают насыпной материал, что способствует его уплотнению. Их предназначение – работа с рыхлыми насыпями высотой не более 30 см;

– решетчатые катки. Цилиндры (вальцы) оснащены металлической решеткой, которая в процессе работы дробит крупные комья и различные грунтовые элементы, повышая уплотняемость покрытия. Применяются для всех видов грунтов;

– пластинчатые катки. Имеют колеса (вальцы), на ободе которых при помощи шарниров закреплены специальные «башмаки». Основное назначение – послойная укладка и утрамбовывание грунта на насыпях;

– ребристые катки. Обод их цилиндров (вальцов) оснащен ребрами. Как и пластинчатые, используются для послойной укладки грунта;

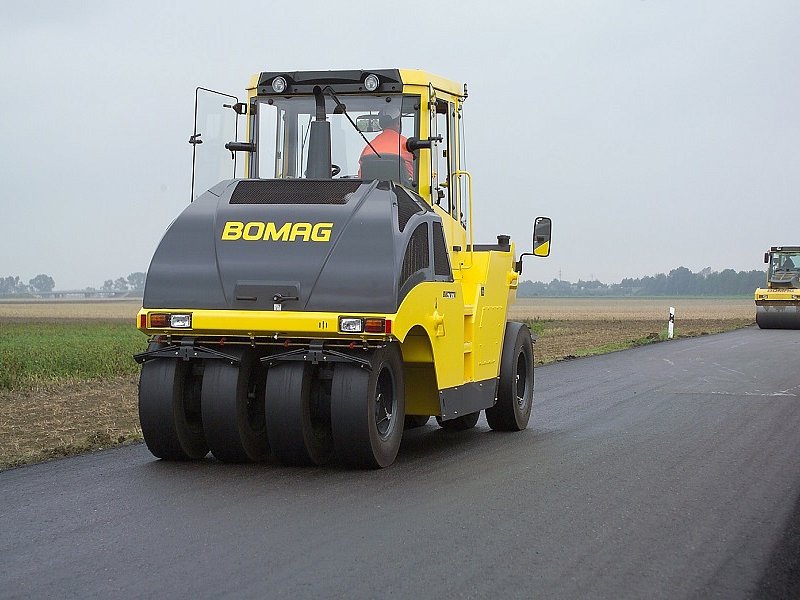

– пневмоколесные катки. Вальцы заменены на собранные в пакет колеса с пневматическими шинами. Используются для укладки асфальтового и асфальтобетонного покрытия. Т.к. колеса имеют промежутки, при движении они оставляют за собой не уплотненный шов, избежать которого позволяет несимметричное расположение цилиндров (вальцов);

– комбинированные катки. Данная техника, включающая два вида вальцов: например, передний кулачковый или решетчатый, а задний – гладкий и т.д.

По числу осей катки делятся на:

– одноосные катки;

– двуосные катки;

– трехосные катки.

По принципу действия катки бывают:

– статистические катки. Плотная укладка дорожного покрытия возможна благодаря большой массе техники, увеличить которую возможно при помощи навешивания на каток дополнительных бетонных или металлических конструкций. Применение таких катков целесообразно в местах, где невозможно привлечение вибрационного типа техники: эстакады, путепроводы, жилые зоны и прочее;

– вибрационные катки. Давление на укладочный материал производит сама масса катка и вибрация вальца, преобразующаяся в динамическую линейную нагрузку. Задачи данного вида техники: стабилизировать, выровнять и уплотнить грунтовую насыпь или асфальтобетонную массу за более короткое число проходов. Как результат – нужный тип покрытия возникает в 1,5-2 раза быстрее, чем при использовании статистических машин. Качество работы оборудования определяется такими характеристиками, как диапазон вибрации вальца и ее периодичность.

По способу передвижения катки подразделяют на:

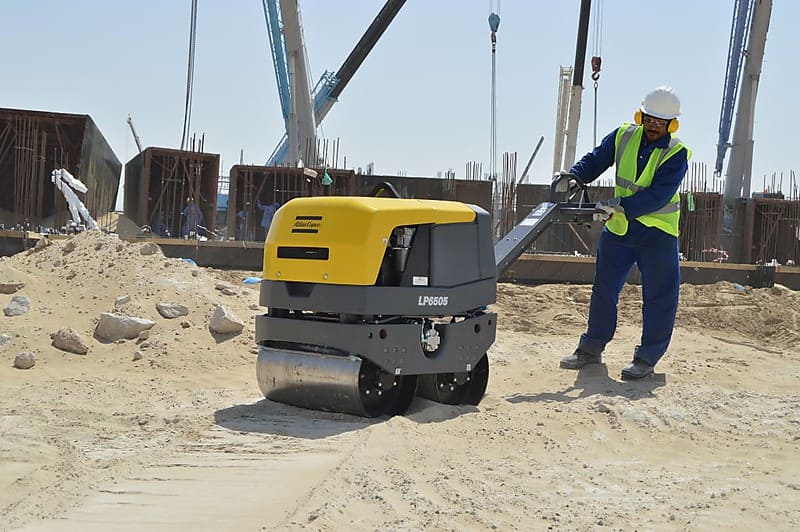

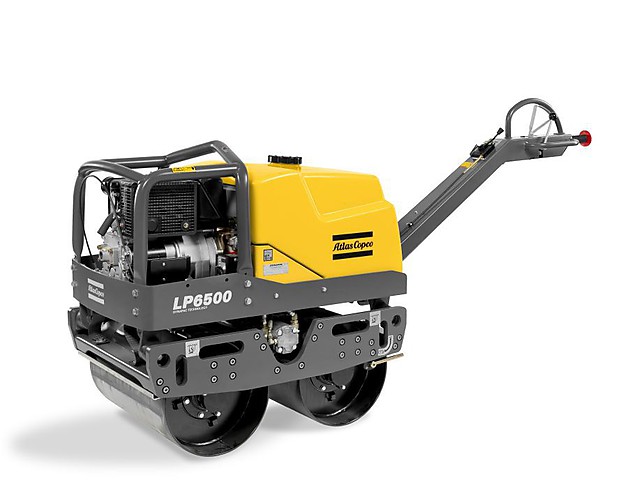

– ручные катки. Представляют собой гладковальцовый тип техники, ширина цилиндра способна доходить до 1 метра. Основное назначение: укладка асфальтобетонного или асфальтового покрытия на небольших по ширине участках дороги (пешеходные и велосипедные дорожки, паровые зоны, игровые площадки и т.д.). Могут быть статистическими или вибрационными;

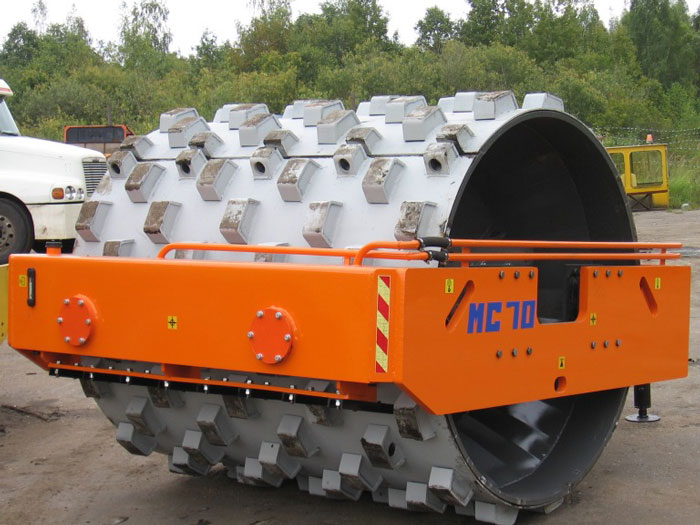

– прицепные катки. Это одновальцовый тип катка, цилиндр (колесо) которого может быть гладким или ребристым. Приводится в движение трактором, для которого выступает как прицеп. Используется для послойной укладки грунтовых покрытий. Как и ручные, прицепные катки могут быть вибрационными или статистическими;

– самоходные катки. Движение самоходного катка осуществляется с помощью имеющегося у него двигателя и трансмиссии.

По числу вальцов катки делятся на:

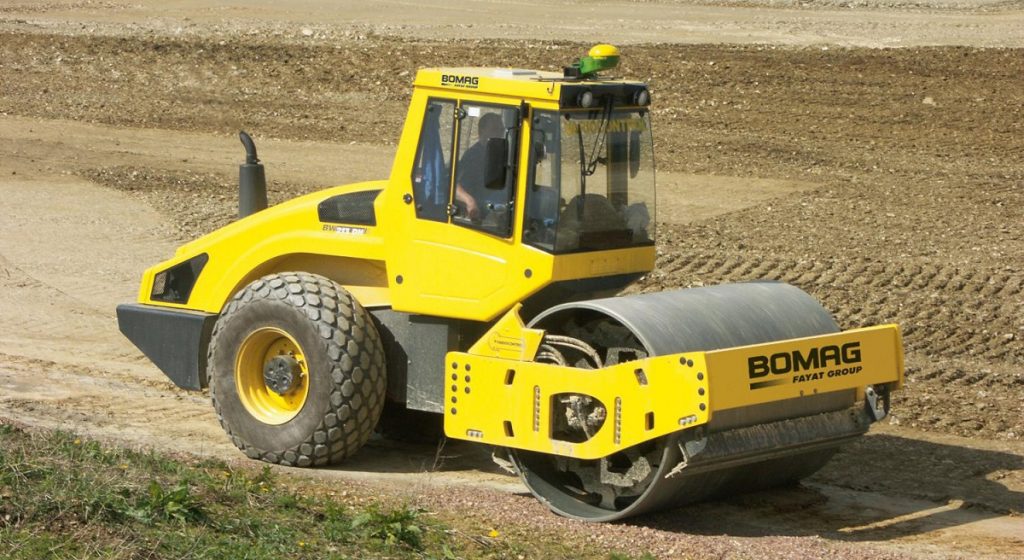

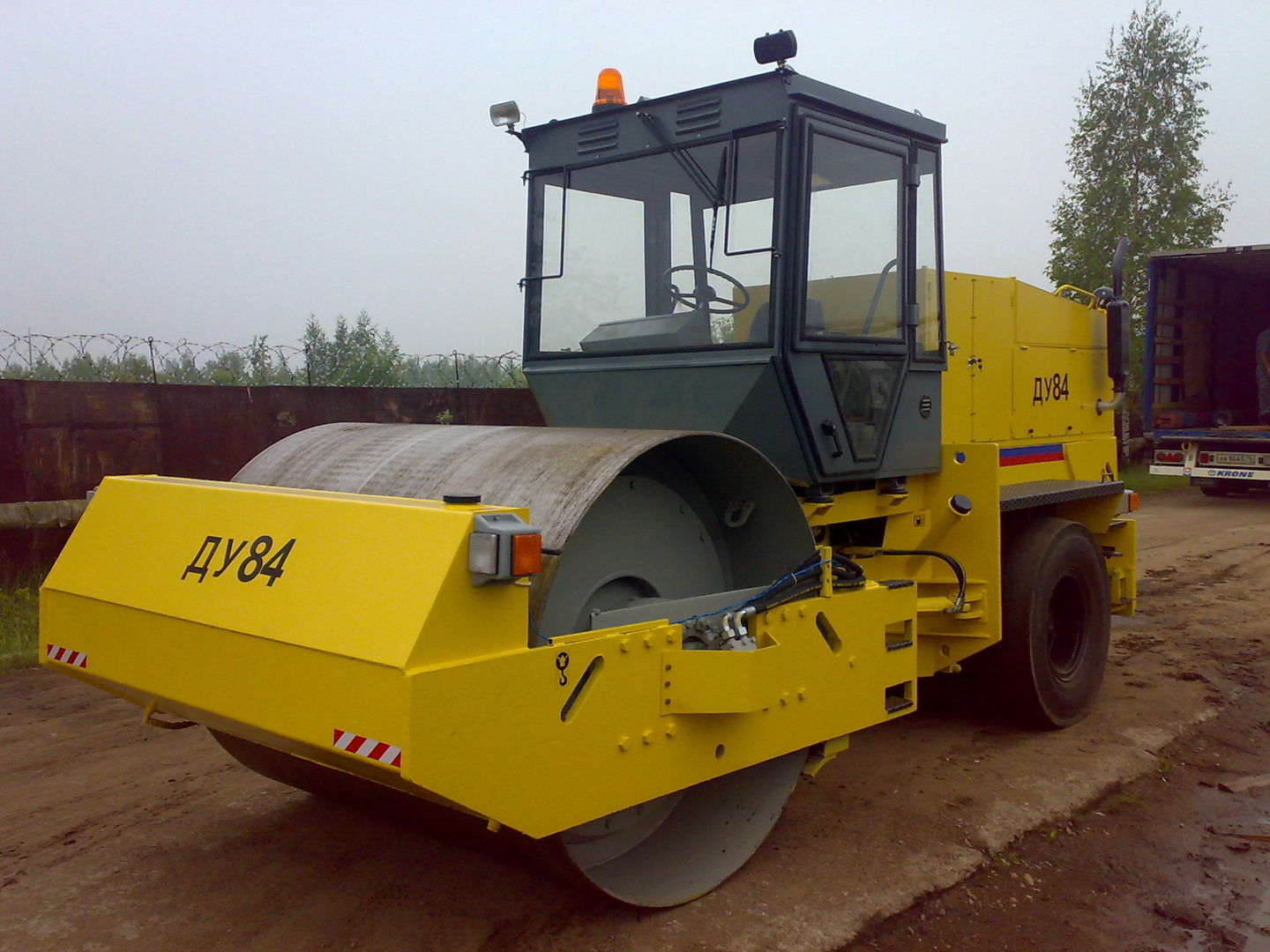

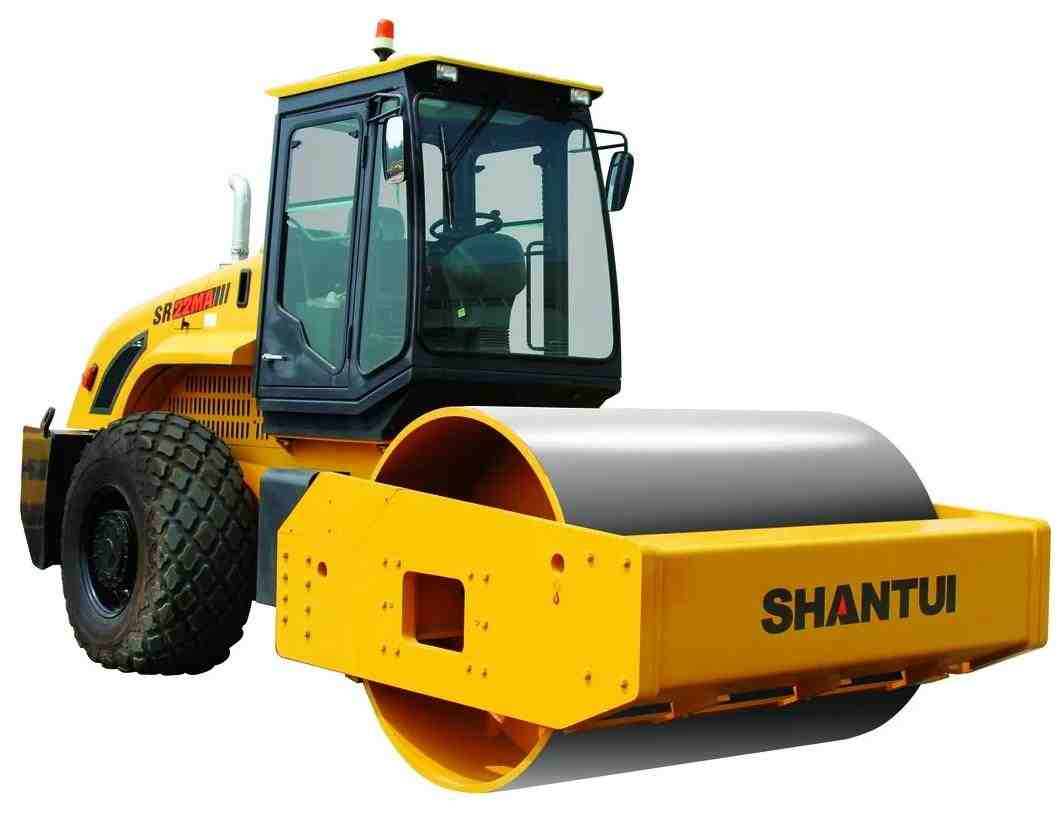

– одновальцовые катки. Машина оснащена одной осью, задняя часть имеет пневматические шины. На оси закреплен большой барабан, наличие которого иногда затрудняет преодоление высоких препятствий. Машину используют для строительных работ, дорожного строительства, произведения небольших уплотнений, выравнивания малых по площади территорий (пешеходные дорожки, тротуары и т.д.), оценки ровности поверхности;

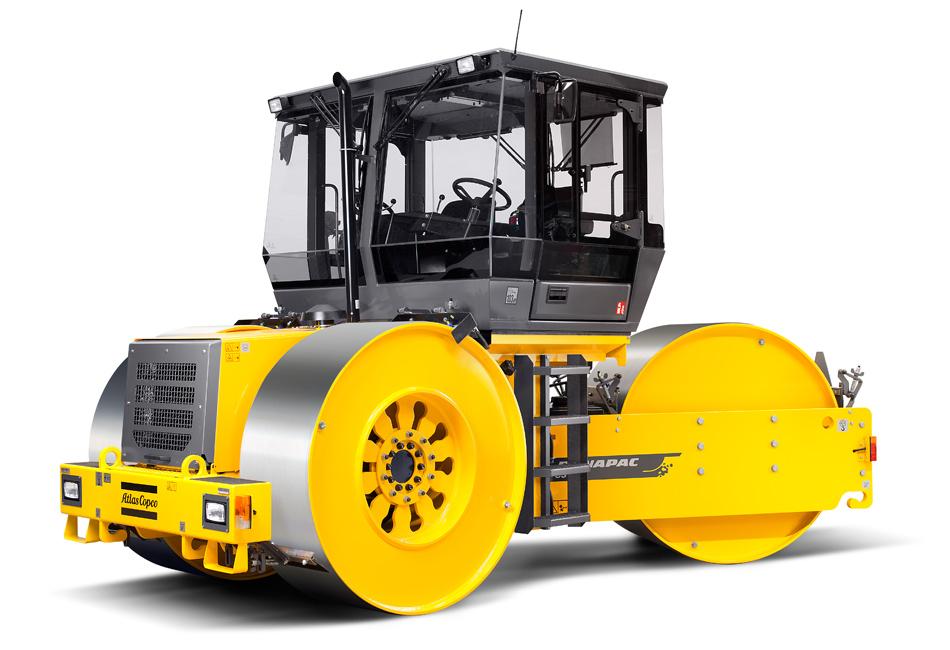

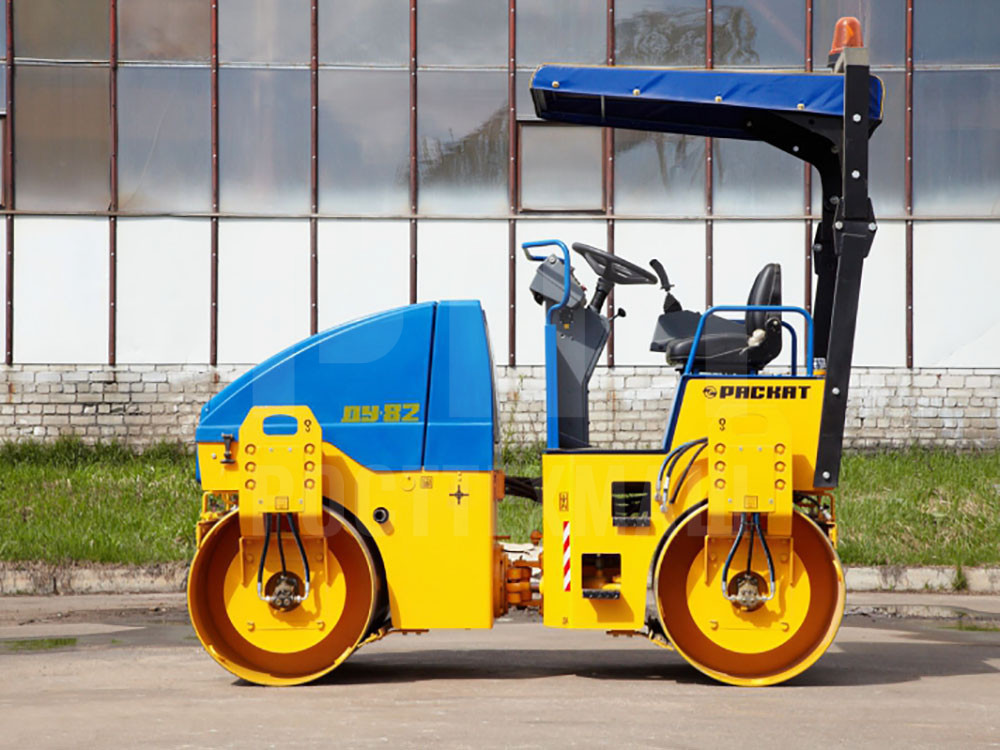

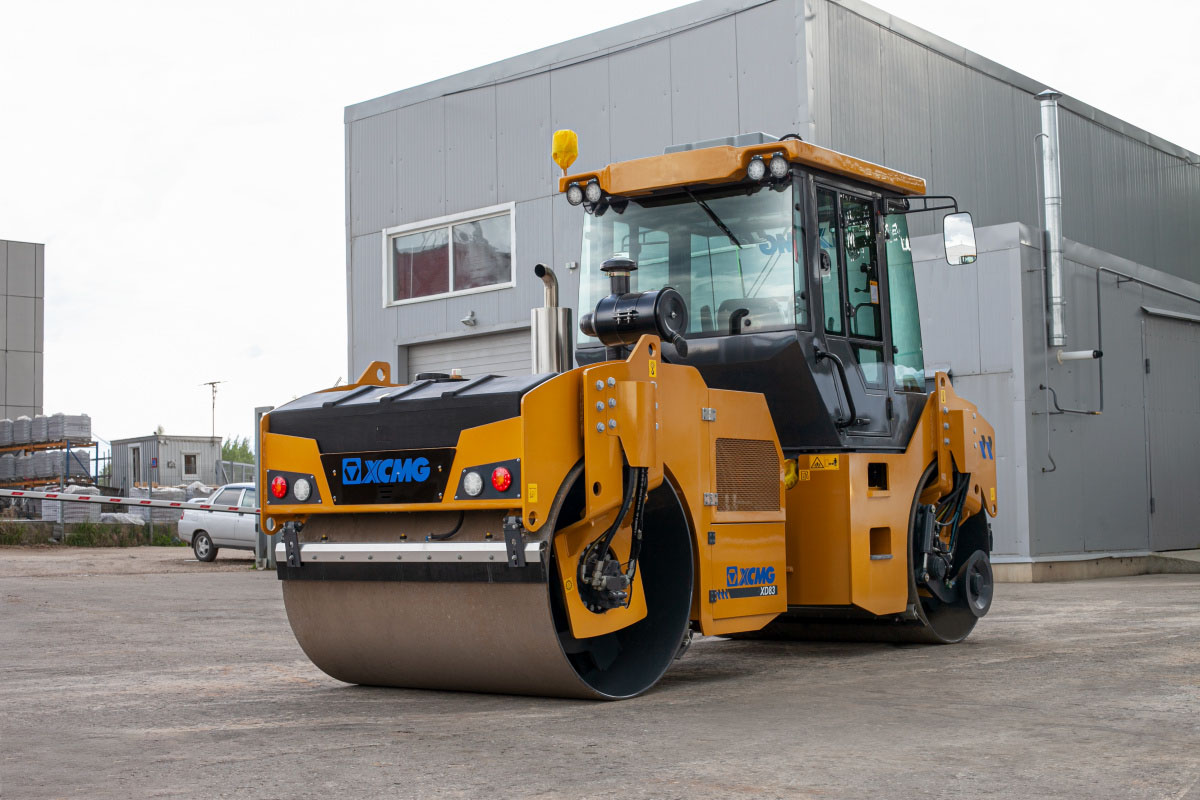

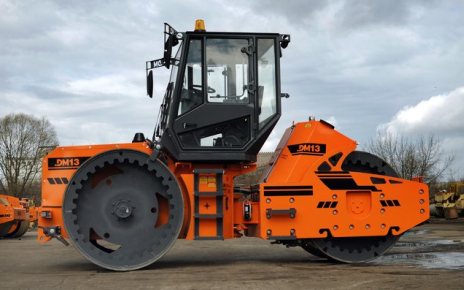

– двухвальцовые катки. Техника оснащена двумя барабанами, расположенными на передней и задней осях соответственно. Их задача – приводить в движение вальцы. Применение целесообразно для ровных и плотных покрытий – асфальта, бетона, т.к. при работах на грунтовых насыпях не всегда обеспечивается требуемое сцепление. Маневренность техники низкая, т.к. она не имеет колес и шин, но показатели уплотнения очень высокие.

– трехвальцовые катки.  Имеют три вальца, отличающихся расположением: на равном расстоянии вальцов друг от друга либо два вальца расположены рядом, а третий – самостоятельно.

По назначению катки бывают:

– грунтовые катки. Применяются для уплотнения и стабилизации подвижных, рыхлых покрытий (песок, щебень, глина, скальные породы);

– асфальтовые катки. Выравнивают и уплотняют горячие и/или холодные смеси из асфальта или асфальтобетона.

По массе катки подразделяются на:

– легкие катки. Вес машины не превышает 4 тонны, используются преимущественно для работ на малых по площади и узких участках, реже – при ямочном ремонте дорожного покрытия;

– тяжелые катки. Масса катка более четырех тонн, предназначены для строительства, капитального и/или текущего ремонта дорог. Обеспечивают высококачественное грунтовое и асфальтобетонное покрытие независимо от объема выполняемых работ.

Основное и дополнительное рабочее оборудование катков:

Основным рабочим, исполнительным органом катка выступают вальцы – специальные пневматические колеса либо цилиндры, выполненные из металла. Именно их большой вес и дает возможность равномерно уплотнять грунт. Один из цилиндров (вальцов) катка является ведущим, что позволяет изменять направление движения техники.

Привод вальцов может быть механическим (самый популярный тип) либо гидравлическим (им оснащена более современная техника). Гидравлика обеспечивает надежность машины, облегчает ее управление, делает ее более компактной.

Наличие дополнительного оснащение позволяет повысить производительность катка, обеспечить безопасность его использования или сделать этот процесс более комфортным.

В перечень дополнительного рабочего и иного оборудования входят:

– сменные вальцы;

– система климат-контроля;

– тентовое покрытие;

– прибор для измерения плотности покрытия;

– защитный кожух;

– система фильтрации воздуха;

– кулачковый бандаж;

– система, предотвращающая опрокидывание машины;

– система защиты от падающих предметов;

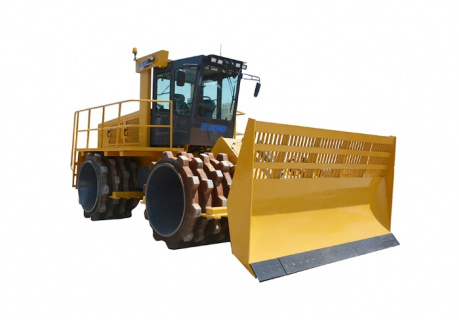

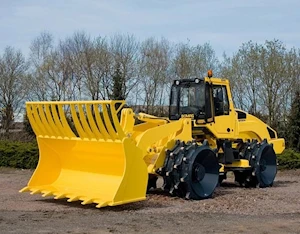

– бульдозерный отвал для выравнивания поверхности;

– механизм, обрабатывающий кромку асфальтобетонного покрытия.

Применение катка:

Дорожный каток – незаменимый вид техники в таких отраслях, как строительство и ремонт дорожного покрытия. Он позволяет сформировать из основы и твердого материала ровный слой проезжей части, по которому смогут беспрепятственно и комфортно передвигаться автомобили и пешеходы. От того, насколько качественным, плотным и надежным будет сформированный слой, зависит и долговечность автомагистрали или пешеходной зоны.

Кроме дорожной строительно-ремонтной отрасли катки применяются в:

– промышленном;

– городском;

– железнодорожном;

– гидротехническом;

– аэродромном строительстве.

С их помощью производится подготовка площадок для строительства жилых зданий или промышленных сооружений, кортов и стадионов, парков и велодорожек, тротуаров и пешеходных зон, аэродромов и железнодорожных полотен. Незаменимы они при постройке земляных насыпей, водораздельных дамб и прочих грунтовых сооружений.

Гидротехника – еще одна отрасль, где катки нашили самое широкое применение. С их участием строятся плотины и здания электростанций, туннелей и насосных, водосбросов и водозаборов, а также многих прочих сооружений данной отрасли.

Такой широкий спектр использования катка объясняется тем, что эта техника отвечает самым высоким стандартам качества выполняемых работ, удобна в эксплуатации и экономически выгодна практически для любого предприятия.

Параметры катка:

К основным параметрам качества катка относят следующие показатели:

– тип катка;
– эксплуатационную массу (с балластом и без балласта);
– диаметры вальцов;
– ширину вальцов;
– линейное давление вальцов;
– число и диаметр шин, давление в шинах (для пневмоколесных катков);
– ширину уплотняемой полосы;
– скорость движения (рабочую и транспортную);
– минимальный радиус поворота;
– максимальный преодолеваемый уклон;
– угол поперечной устойчивости;
– вынуждающую силу вибровозбудителя (для вибрационных катков);
– тип двигателя;
– мощность двигателя;
– тип трансмиссии;
– габаритные размеры (длину, ширину, высоту катка с кабиной или тентом и без них);
– базу катка;
– 80%-ный ресурс до первого капитального ремонта и критерии предельного состояния;
– уровень звука на рабочем месте оператора;
– уровень внешнего шума;
– параметры вибрации на рабочих местах и органах управления;
– дымность отработавших газов двигателя катка;
– выброс вредных веществ с отработавшими газами из системы выпуска двигателя.
