Грунтовый каток

Грунтовый каток — это дорожно-строительная машина, предназначенная для уплотнения сыпучих, слабо связных и связных грунтов в процессе строительства автомобильных и железных дорог, аэродромов, плотин, насыпей, оснований зданий и других объектов. Грунтовые катки используют статическое или вибрационное воздействие массы на обрабатываемый слой почвы, обеспечивая его уплотнение и повышение несущей способности.

Виды

Существует несколько основных видов грунтовых катков в зависимости от конструкции и принципа работы:

• Статические гладковальцовые катки

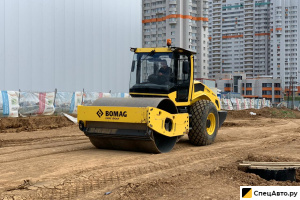

• Вибрационные гладковальцовые катки

• Пневмоколёсные катки

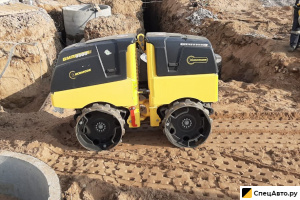

• Тандемные катки (с двумя вальцами)

• Комбинированные катки (например, гладкий валец + пневмоколеса)

• Катки с кулачковыми (решетчатыми) вальцами

• Катки с решетчатыми вальцами (для рыхления и уплотнения тяжелых глинистых грунтов)

История создания

Первые аналоги катков появились ещё в XVIII–XIX веках и представляли собой тяжёлые железные или каменные вальцы, которые тянули лошади или волы. С изобретением парового двигателя появились паровые катки, а затем — самоходные машины с двигателями внутреннего сгорания.

Современные грунтовые катки начали массово применяться в середине XX века. Развитие вибрационных технологий в 1950–60-х годах сделало возможным более эффективное уплотнение сложных типов грунтов, что значительно ускорило дорожное строительство.

Типы

По типу воздействия и конструкции выделяют:

• Гладковальцовые статические — обеспечивают уплотнение за счёт массы машины.

• Вибрационные катки — оборудованы вибромеханизмами, создающими динамическое воздействие.

• Кулачковые и решетчатые — имеют неровную поверхность для рыхления и уплотнения.

• Пневмоколёсные — уплотнение происходит за счёт многоколёсного шасси с регулируемым давлением в шинах.

Общее устройство

Основные элементы конструкции грунтового катка:

• Шасси — несущая рама с двигателем и трансмиссией.

• Каток (валец) — основной рабочий орган (гладкий, кулачковый, решетчатый).

• Вибрационный механизм (при наличии) — эксцентриковый вибропривод внутри вальца.

• Кабина оператора — с органами управления, панорамным обзором.

• Гидросистема — обеспечивает работу механизмов, рулевого управления, привода вибрации.

• Противовесы — для увеличения массы и эффективности уплотнения.

Классификация

Грунтовые катки классифицируются по следующим критериям:

• По массе:

  • Легкие (до 8 тонн)

  • Средние (8–15 тонн)

  • Тяжелые (более 15 тонн)

• По количеству вальцов:

  • Одновальцовые (чаще всего самоходные виброкатки)

  • Двухвальцовые (тандемные)

• По типу воздействия:

  • Статические

  • Вибрационные

• По виду рабочих органов:

  • Гладкие

  • Кулачковые (ножевидные)

  • Решетчатые

• По типу привода:

  • Механический

  • Гидростатический

Основные характеристики

• Масса: от 3 до 25 тонн

• Ширина вальца: 1,2–2,5 м

• Частота вибрации: 25–50 Гц

• Амплитуда вибрации: 0,3–2,0 мм

• Скорость движения: до 10–12 км/ч

• Удельное давление: 20–60 Н/см²

• Двигатель: дизельный, 60–200 л.с.

• Привод: задний или полный

• Производительность: до 25 000 м²/час

Основные производители

Мировые производители:

• BOMAG (Германия)

• Dynapac (Швеция)

• HAMM (входит в группу Wirtgen, Германия)

• Caterpillar (США)

• CASE (США/Италия)

• Sakai (Япония)

• Volvo Construction Equipment (Швеция)

Российские производители:

• Амкодор (Беларусь, поставки в РФ)

• ЧЗДМ (Челябинский завод дорожно-строительных машин)

• СпецдорМаш

• Брянский Арсенал

Китайские производители:

• XCMG

• LiuGong

• Shantui

• Zoomlion

• SDLG

Интересные факты

• Самый тяжёлый в мире виброкаток — Sakai SV626D, весит более 30 тонн.

• BOMAG разработал катки с телеметрией, которые автоматически регулируют параметры уплотнения.

• В США и Канаде используется термин "компактор" для обозначения некоторых моделей грунтовых катков.

• В Индии популярны катки с водяным балластом, масса которых регулируется заливкой воды.

• Некоторые катки оборудованы системой GPS и автоматическим контролем уплотнения, что используется при строительстве автомагистралей.

Область применения

Грунтовые катки применяются в следующих сферах:

• Строительство и ремонт автомобильных дорог

• Возведение железнодорожных насыпей

• Строительство аэродромных полос и взлётных дорожек

• Устройство дамб, плотин и водохранилищ

• Уплотнение оснований под жилые и промышленные здания

• Земляные работы при создании складских и логистических терминалов
