Пневмоколесные катки

Пневмоколесный каток (каток на пневматических шинах) – машина для уплотнения дорожно-строительных материалов, в которой в качестве рабочего органа используются пневматические шин. Машины данного типа применяются для уплотнения грунтов с высоким содержанием вяжущих веществ (извести и других), промежуточных слоев дорожного полотна, асфальтобетонных покрытий. Катки на шинах получили распространение вследствие своей высокой маневренности и универсальности.

История пневмоколесных катков

Первые катки на пневматических шинах созданы в середине XX в, сначала – прицепные и полуприцепные, позже – самоходные. Одной из первых машин этого типа стал советский Д-365, выпущенный в конце 1950-х годов. Это была двухосная машина с тремя шинами на передней управляемой оси и четырьмя шинами, собранным попарно на задней оси. Агрегат современного типа с равномерным расположением шин на передней и задней осях был разработан немецкой компанией Hamm в 1963 г. Эта схема оказалась наиболее удачной, в последующие годы она получила широкое распространение и используется на большинстве современных катках.

Классификация и устройство катков на пневматических шинах

Машины делятся на группы по типу привода:

Самоходные;

Полуприцепные;

Прицепные.

Самоходные катки имеют собственный силовой агрегат, полуприцепные и прицепные – эксплуатируются вместе с колесным трактором или тягачом. Все колесные катки являются статическими – обеспечивают уплотнение материала за счет собственного веса.

Наиболее проста конструкция прицепных и полуприцепных пневмоколесных катков. В обоих случаях основу машины составляет рама, которая опирается на пакет из четырех, пяти или большего числа шин. Рама выступает емкостью для балласта – песка, металлического лома, воды и т.д. Также на раме устанавливается система орошения шин, скребки и другое вспомогательное оборудование. Вес прицепного катка полностью распределяется на колеса, полуприцепного – на колеса и одноосный тягач.

Каток самоходный на пневматических шинах устроен несколько сложнее. Эти машины делятся на две группы по конструкции рамы:

На жесткой раме;

На шарнирно-сочлененной раме.

Все машины являются двухосными, на каждой оси располагаются собранные в пакеты пневматические шины. Для обеспечения равномерного уплотнения на передней и задней осях установлено разное количество колес в шахматном порядке. Наиболее часто в передней части катка устанавливается четыре колеса (все ведущие), в задней части – пять колес, четыре из которых являются ведущими (собраны попарно). Легкие катки могут иметь 7 колес (3 + 4), тяжелые – 11 колес (5 + 6), реже встречаются катки с четным количеством колес (установлены на осях со смещением) и с нестандартным расположением колес. На раме монтируется силовой агрегат, кабина машиниста, емкости для балласта, вспомогательные системы.

На пневматических катках используются плоские шины с изменяемым давлением: при уплотнении материала давление может изменяться от 0,3 до 0,8 МПА. Для очистки шин используются скребки, для охлаждения – распыление воды форсунками. Наиболее часто катки имеют гидравлический привод: каждое колесо или колеса попарно приводятся в движение гидромотором. Для копирования неровностей дорожного покрытия колеса могут отклоняться относительно продольной оси катка на небольшой угол.

Основные характеристики пневмоколесных катков

К характеристикам катков на пневматических шинах относятся:

Эксплуатационная масса;

Скорость движения;

Производительность;

Ширина уплотняемой полосы;

Мощность двигателя.

Наиболее распространены самоходные пневмоколесные катки с эксплуатационной массой (с балластом) 16, 25 и 30 т, прицепные и полуприцепные катки имеют меньшую массу. Рабочая скорость машин редко превышает 20 км/ч, ширина полосы – в среднем от 1,3 до 2,7 м, мощность двигателя – обычно 100 – 150 л. с.

Характеристики и конструктивные особенности пневматических катков в России регламентируются стандартами ГОСТ 21994-82 (СТ СЭВ 2571-80), ГОСТ 31548-2012 и другими.

Производители пневматических катков

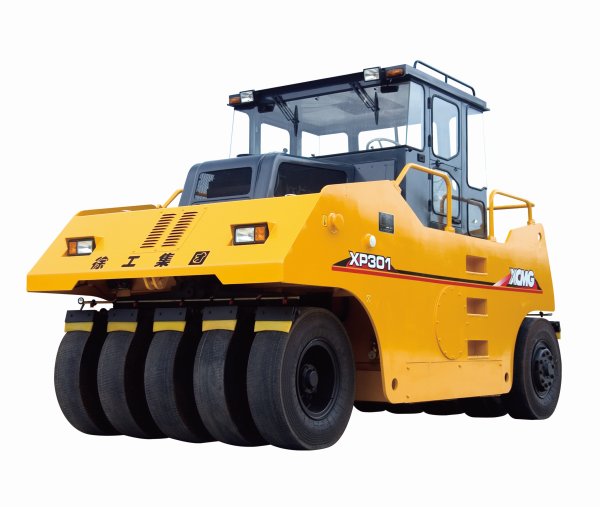

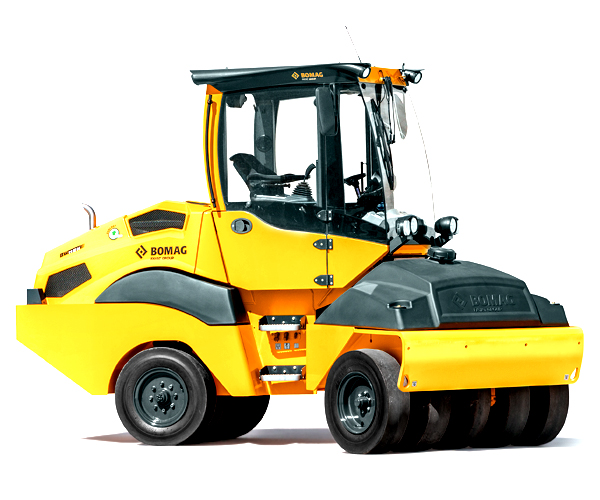

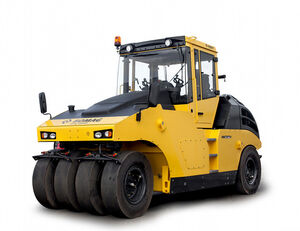

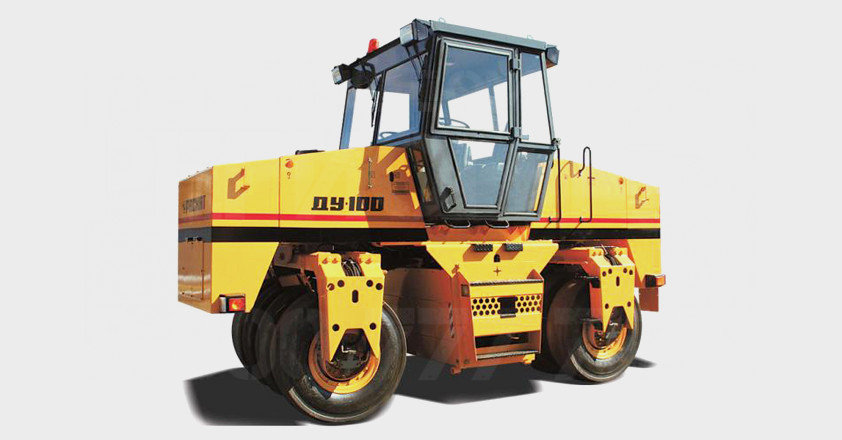

В России катки на пневматических шинах выпускает ЗАО «Раскат» (г. Рыбинск), несколько моделей предлагают белорусские «Амкодор» и «Белдортехника». Из иностранных производителей наиболее известны Bomag, Ammann, Hamm, Sakai, Mitsuber. В последние годы все большую долю рынка занимают китайские пневмоколесные катки YTO, Shantui, Sany, ShanDong, XGMA, XCMG и другие.

Интересные факты о пневмоколесных катках

Катки для уплотнения асфальтобетонных покрытий комплектуются специальными шинами, имеющими существенные отличия от обычных транспортных покрышек. Шины для катков имеют гладкий протектор (тип С-1), плоскую поверхность и широкий профиль. Но главное, они изготавливаются из резиновых смесей с высокой термической стойкостью – во время работы шины нагреваются до 120 – 130 градусов, и только сочетание термостойкой резины с постоянным орошением водой спасает их от разрушения. Скрыть
