Щебнераспределитель

Щебнераспределитель — это специализированная дорожно-строительная машина, предназначенная для равномерного распределения щебня, гравия и других сыпучих материалов на дорожное полотно. Используется в составе комплексов при устройстве дорожных одежд, поверхностной обработки асфальта, а также при ямочном и капитальном ремонте дорог. В ряде технической документации и среди специалистов может также применяться термин распределитель щебня или щебнераспределяющая машина.

Виды

Существует несколько основных видов щебнераспределителей, которые различаются по типу установки и области применения:

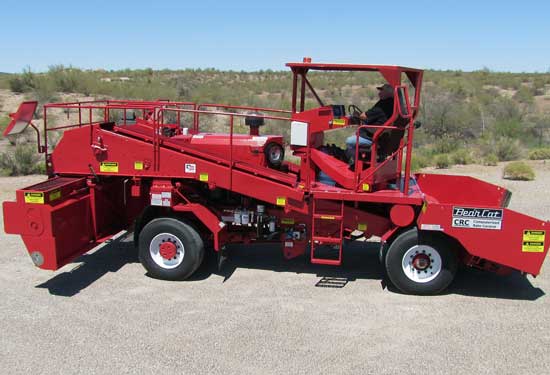

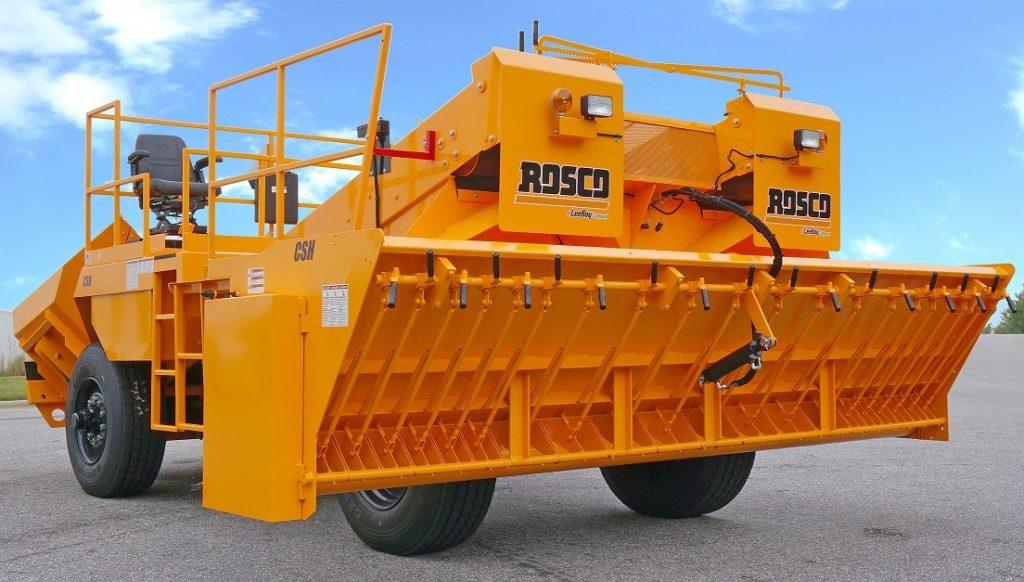

• самоходные щебнераспределители;

• прицепные (к трактору или грузовику);

• полуприцепные (монтируемые на шасси грузовых автомобилей);

• комбинированные машины (например, совмещённые с битуматорами);

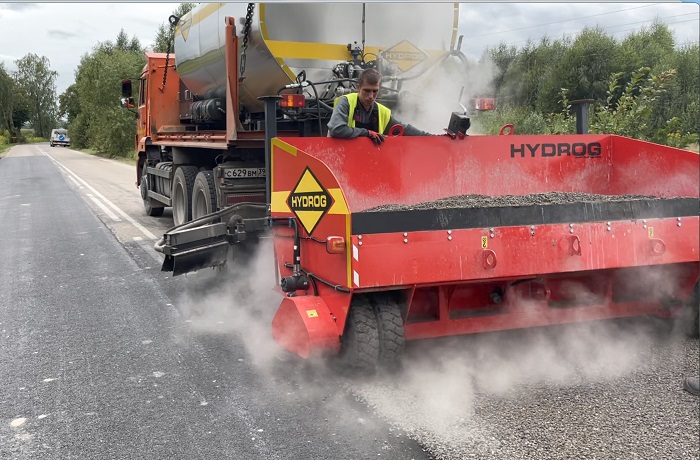

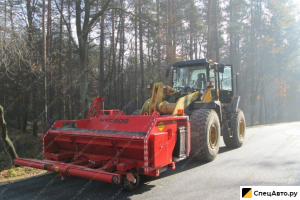

• фронтальные щебнераспределители (навесное оборудование на трактор или фронтальный погрузчик).

История создания

Первые устройства, схожие по принципу действия с современными щебнераспределителями, начали использоваться ещё в начале XX века в США и Европе для упрощения укладки дорожного покрытия из гравия. Изначально это были прицепные ящики с заслонками, управляемыми вручную. С развитием дорожного строительства в середине XX века появились механизированные модели с регулируемыми дозаторами и системой автоматического распределения материала.

В СССР специализированные распределители щебня начали массово выпускаться с 1970-х годов на заводах дорожно-строительной техники, таких как «Дормаш» и «Кредмаш».

Типы

По типу конструкции щебнераспределители делятся на:

• Бункерные — имеют собственный бункер для загрузки щебня и систему транспортеров;

• Транспортерные — снабжены лентой или цепным механизмом для равномерной подачи материала;

• Щеточные — используют вращающуюся щетку для разравнивания и распределения щебня;

• Шнековые — оснащаются винтовым шнеком для точного дозирования;

• Комбинированные — включают сразу несколько способов распределения.

Общее устройство

Основные элементы конструкции щебнераспределителя:

• бункер или приёмный отсек для щебня;

• система дозирования (заслонки, шнеки, транспортеры);

• распределительная балка или гребёнка;

• ходовая часть (шасси прицепа или самоходная рама);

• привод (механический, гидравлический или пневматический);

• система управления (ручная, дистанционная или автоматическая).

Дополнительно могут устанавливаться элементы освещения, сигнальная система, оборудование для работы ночью или в сложных погодных условиях.

Классификация

Щебнераспределители можно классифицировать по следующим признакам:

• По типу привода:

  • с механическим приводом,

  • с гидравлическим приводом,

  • комбинированные;

• По мобильности:

  • стационарные (на асфальтобетонных заводах),

  • передвижные (дорожные машины);

• По емкости бункера:

  • малогабаритные (до 3 м³),

  • средние (3–7 м³),

  • крупные (от 7 м³ и более).

Основные характеристики

• Объем бункера: от 1,5 до 12 м³

• Ширина распределения: 1,5–3,5 м (регулируемая)

• Точность распределения: ±10 %

• Скорость рабочего хода: 3–10 км/ч

• Производительность: от 100 до 500 т/ч

• Тип управления: ручной, полуавтоматический, автоматический

• Масса (снаряжённая): от 2 до 12 тонн

• Тип установки: прицепная, самоходная, полуприцепная

Основные производители

Российские производители:

• «Дормаш» (г. Курск)

• «Техстроймаш»

• «Брянский арсенал»

• «ЗАО КДМ» (Клинцы)

• «Автодормаш»

Мировые производители:

• Etnyre (США)

• LeeBoy (США)

• Vögele (Германия)

• STRASSMAYR (Польша)

• Bitelli (Италия)

Китайские производители:

• XCMG

• SANY

• Zoomlion

• YTO

Интересные факты

• Самый крупный щебнераспределитель в мире может распределять щебень с шириной до 5 м и оснащён интеллектуальной системой управления распределением в зависимости от плотности покрытия.

• Миниатюрные модели с объёмом бункера менее 1 м³ применяются в условиях ограниченного пространства: в туннелях, пешеходных дорожках и при ремонте мостов.

• Современные модели могут интегрироваться с ГЛОНАСС и GPS для точного документирования выполненных работ.

• Комбинированные машины с функцией подогрева щебня используются в условиях Крайнего Севера для предотвращения смерзания материала.

Область применения

• Строительство и ремонт автомобильных дорог

• Поверхностная обработка асфальтового покрытия

• Создание оснований под щебёночно-мастичные и битумно-минеральные смеси

• Устройство временных дорожных покрытий

• Ремонт ям и трещин с использованием технологии «поверхностного заливания»

• Работы в карьерах и на временных подъездных путях
