Машина для укладки тротуарной плитки

Машина для укладки тротуарной плитки — это специализированная техника, предназначенная для механизированной укладки тротуарной плитки или брусчатки на подготовленное основание. Такие машины значительно повышают производительность укладки, обеспечивая точность, равномерность и снижение трудозатрат. В профессиональной среде подобная техника может также называться "укладчик тротуарной плитки" или "плиткоукладчик".

Виды

Существует несколько основных видов машин для укладки тротуарной плитки:

• Ручные плиткоукладчики с механическим захватом

• Самоходные укладчики с гидравлическими захватами

• Прицепные установки для укладки с помощью трактора или мини-погрузчика

• Роботизированные плиткоукладчики (автоматические)

История создания

Первые попытки механизировать укладку тротуарной плитки относятся к 1970–1980-м годам, когда в Европе начали развиваться технологии мощения больших площадей. Основной задачей было снижение затрат ручного труда при выполнении однотипных операций. В 1990-е годы появились первые машины с гидравлическими захватами, способные укладывать целые пакеты плитки, предварительно сформированные на поддонах. Значительный вклад в развитие техники внесли немецкие и нидерландские компании, такие как Probst и Optimas.

Типы

Машины для укладки тротуарной плитки можно классифицировать по типу привода и степени автоматизации:

• Механические (ручные) — используют рычажные системы, приводимые в действие человеком.

• Гидравлические (полуавтоматические) — оснащаются гидроприводом захвата и управления.

• Самоходные (автоматизированные) — перемещаются самостоятельно и управляются оператором с пульта.

• Роботизированные — работают автономно с помощью предварительного программирования или ИИ.

Общее устройство

Основные компоненты машины для укладки тротуарной плитки:

• Рама и ходовая часть (гусеничная или колёсная база)

• Захватное устройство (клещи или вакуумный захват)

• Гидравлическая система (насосы, распределители, цилиндры)

• Панель управления (рукоятки, джойстики, пульт)

• Система стабилизации (для точной укладки)

• Опционально: манипулятор, транспортер подачи плитки

Классификация

По мобильности:

• Передвижные (самоходные и прицепные)

• Стационарные (используются редко, в производственных условиях)

По принципу захвата:

• Механические клещи

• Гидравлические захваты

• Вакуумные захваты

По уровню автоматизации:

• Ручные

• Полуавтоматические

• Полностью автоматические

Основные характеристики

• Грузоподъемность захвата: 50–300 кг

• Производительность: до 1000 м²/смену

• Скорость укладки: до 15 м²/мин

• Масса машины: от 200 до 3500 кг

• Тип привода: гидравлический, электрогидравлический, дизельный

• Способ захвата: механический, гидравлический, вакуумный

• Управление: с кабины, дистанционное или полуавтоматическое

Основные производители

Мировые производители:

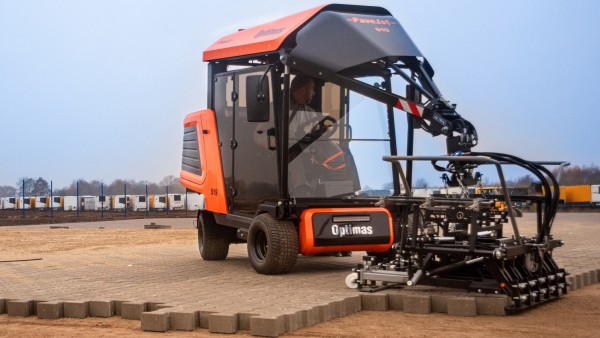

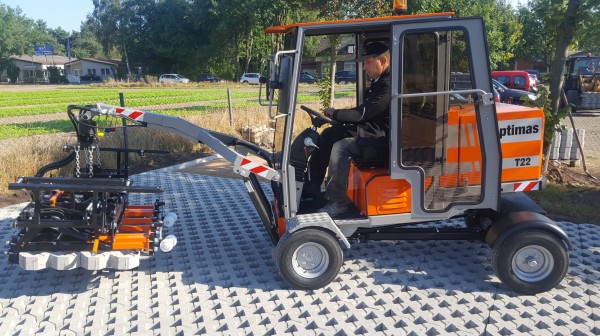

• Optimas (Германия) — один из лидеров в производстве укладчиков плитки.

• Probst (Германия) — предлагает широкий ассортимент захватных систем и автоматизированных укладчиков.

• Pavijet (Италия) — производит комбинированные машины для укладки плитки и асфальта.

Российские производители:

• ПК «Сплитстоун» — занимается производством ручных и полупрофессиональных укладчиков.

• ЗАО «СтройдорМаш» — производит навесное оборудование для мини-погрузчиков, включая плиткоукладчики.

Китайские производители:

• Jining Hengwang — предлагает недорогие модели с механическим и гидравлическим приводом.

• Shandong Honest Machinery — производит малогабаритные самоходные плиткоукладчики для частного и малого бизнеса.

Интересные факты

• Один из самых известных и быстрых укладчиков тротуарной плитки — Optimas H99 — способен уложить до 1500 м² плитки в смену.

• Существуют плиткоукладчики, работающие на солнечных батареях, для "зелёного" строительства.

• Роботизированный укладчик от компании Vanku (Голландия) под названием Tiger-Stone способен укладывать плитку по заранее заданному рисунку.

• В Германии укладка тротуарной плитки машинами применяется более чем в 80% случаев, что значительно сокращает сроки дорожных работ.

Область применения

• Укладка тротуаров и пешеходных дорожек

• Благоустройство парков, скверов, дворовых территорий

• Строительство промышленных площадок

• Мощение площадей перед торговыми центрами и стадионами

• Выполнение дорожных работ в условиях ограниченного времени
