Цементировочно-смесительные агрегаты

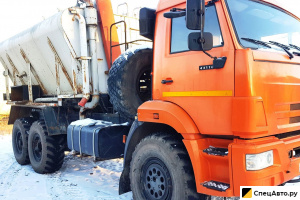

Цементировочно-смесительный агрегат (ЦСА) — это специализированная передвижная установка, предназначенная для приготовления, перекачки и закачки цементных растворов в нефтяные и газовые скважины. Устанавливается на автомобильное или гусеничное шасси и используется в процессе цементирования обсадных колонн, герметизации межтрубного пространства и проведения ремонтно-изоляционных работ.

Виды

Цементировочно-смесительные агрегаты подразделяются по ряду признаков:

• По принципу действия:

  • непрерывного действия (континуальные);

  • циклического действия (периодические).

• По степени автоматизации:

  • ручные (с ручным управлением режимами);

  • полуавтоматические;

  • автоматизированные (с компьютерным контролем дозировки и давления).

• По конструкции:

  • моноблочные (все компоненты собраны на одной раме);

  • модульные (смесительные и насосные модули разнесены).

• По типу установки:

  • на автомобильном шасси;

  • на прицепе или полуприцепе;

  • стационарные (для баз или заводов цементирования).

История создания

Первые установки для цементирования скважин появились в начале XX века в США с развитием технологии бурения на нефть. Они представляли собой простые насосные станции с бункерами для цемента и резервуарами с водой.

С 1950-х годов началась интеграция агрегатов в единый модуль на колесной базе. В СССР массовое производство цементировочных установок было налажено на базе заводов Уралмаш, Мотовилихинских машиностроительных заводов, а также на КамАЗе и ЗИЛе.

Современные цементировочные агрегаты получили автоматическое управление, модули дозирования, систему контроля параметров в реальном времени. С развитием цифровизации и бурения на экстремальных глубинах агрегаты стали высокотехнологичным оборудованием.

Типы

По типу привода

• с механическим приводом (от коробки отбора мощности);

• с гидравлическим приводом;

• с электроприводом (чаще — в стационарных модификациях).

По назначению

• для основного цементирования обсадных колонн;

• для тампонажных и ремонтных работ;

• для приготовления растворов высокой плотности.

Общее устройство

Цементировочно-смесительный агрегат представляет собой комплект оборудования, размещённого на раме и установленного на колесном шасси. Основные компоненты:

• Смесительный блок — бункеры для цемента, дозаторы, мешалки, водяные баки, смесительные камеры.

• Насосная часть — цементировочные насосы высокого давления (плунжерные, поршневые), трубопроводы и манифольды.

• Система управления — пульты, датчики, автоматические системы контроля давления, плотности и расхода.

• Гидросистема — приводы насосов и механизмов.

• Шасси — грузовое шасси (обычно полноприводное) отечественного или зарубежного производства.

Дополнительно может быть установлен генератор, воздушный компрессор, система отопления или охлаждения компонентов.

Классификация

По производительности

• малопроизводительные (до 2 м³/ч);

• средние (2–6 м³/ч);

• высокопроизводительные (более 6 м³/ч).

По давлению закачки

• низкого давления (до 25 МПа);

• среднего давления (25–50 МПа);

• высокого давления (от 50 МПа и выше).

По типу растворов

• для стандартных цементных растворов;

• для утяжелённых и тампонажных растворов;

• для рецептурных жидкостей с добавками и модификаторами.

Основные характеристики

• Производительность по раствору: 2–15 м³/ч;

• Рабочее давление: до 100 МПа;

• Максимальная плотность раствора: до 2,5 г/см³;

• Объем цементного бункера: от 0,5 до 5 м³;

• Объем бака для воды: от 1 до 10 м³;

• Мощность насосов: 100–600 л.с.;

• Тип насоса: поршневой или плунжерный;

• Габариты: длина до 11 м, ширина до 2,5 м, высота до 4 м;

• Тип шасси: КамАЗ, Урал, МАЗ, Scania, MAN, Iveco и др.

Основные производители

На российском и международном рынке действуют следующие производители:

• ОАО "Уралмаш" — один из старейших отечественных производителей цементировочного оборудования;

• Группа НПП "БУРИНТЕХ" — выпускает агрегаты на базе КамАЗ, МАЗ, Iveco;

• ЗАО "Нефтемаш" (г. Тюмень) — цементировочные агрегаты серии ЦА320, ЦА500;

• NOV (National Oilwell Varco) — мировой лидер в производстве нефтегазового оборудования;

• Halliburton — производит автоматизированные цементировочные комплексы;

• Schlumberger — высокотехнологичные агрегаты с интеграцией ИИ и мониторинга;

• Weatherford — предлагает модульные установки для буровых платформ и транспорта.

Интересные факты

• Самый крупный в мире ЦСА — это установка с двойным насосным модулем мощностью более 1000 л.с., смонтированная на тяжелом трейлере, применяемая при бурении морских скважин.

• Самый компактный агрегат — это мобильная цементировочная установка на базе 2-осного шасси ГАЗ, производительностью 0,8 м³/ч, применяемая при ремонте малых скважин.

• Некоторые модели используют технологии "умного цементирования", с автоматическим подбором рецептуры раствора по данным с датчиков в скважине.

• Существуют версии ЦСА, совмещенные с лабораториями, которые позволяют оперативно анализировать состав и качество смеси.

Область применения

Цементировочно-смесительные агрегаты используются в следующих сферах:

• строительство нефтяных и газовых скважин;

• капитальный и текущий ремонт скважин;

• бурение разведочных и геологоразведочных скважин;

• герметизация затрубного пространства;

• проведение гидроразрыва пласта (в качестве смесительных агрегатов);

• обустройство скважин на шельфах, в тундровой зоне, в пустынях и сложных климатических условиях.

Они являются обязательным элементом парка специализированной техники на буровых площадках, обеспечивая ключевую технологическую операцию в процессе бурения и эксплуатации скважин.
