Траншейный каток

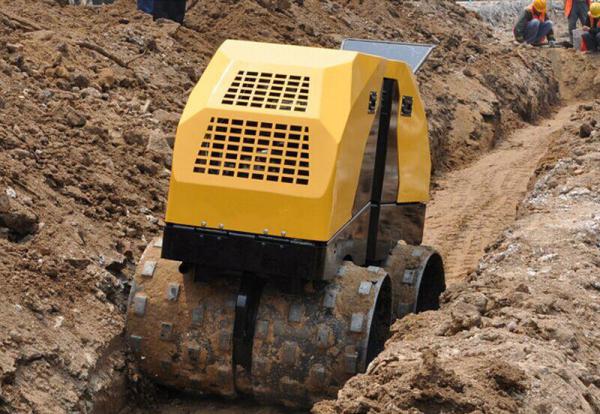

Траншейный каток — это вид строительной уплотнительной техники, предназначенный для уплотнения грунта в ограниченных или труднодоступных условиях, таких как траншеи, узкие выемки, откосы, основания под трубопроводы и фундаменты. Благодаря своей компактной конструкции и высокой силе уплотнения, траншейные катки особенно эффективны при уплотнении влажных, пластичных и связных грунтов (например, глины и суглинков), где не справляются обычные виброплиты или крупные катки.

Виды

Траншейные катки можно классифицировать по нескольким признакам:

• По типу конструкции:

  • Сегментные (овальные, кольчато-сегментные)

  • Цельнобарабанные

• По способу передвижения:

  • Самоходные (чаще всего с дистанционным управлением)

  • Буксируемые (прицепные)

• По числу барабанов:

  • Одновальцовые

  • Двувальцовые

• По типу привода:

  • Гидравлический

  • Механический

История создания

Первые траншейные катки начали использоваться в середине XX века, когда появилась необходимость в качественном уплотнении грунта в траншеях при строительстве инженерных сетей. Ранее эту функцию выполняли вручную или с помощью маломощных виброплит, что не обеспечивало должной плотности основания. Развитие технологий гидравлики и дистанционного управления в 1970–1980-х годах позволило создать компактные, но мощные машины, способные эффективно работать в условиях ограниченного пространства.

Типы

Существуют два основных типа траншейных катков:

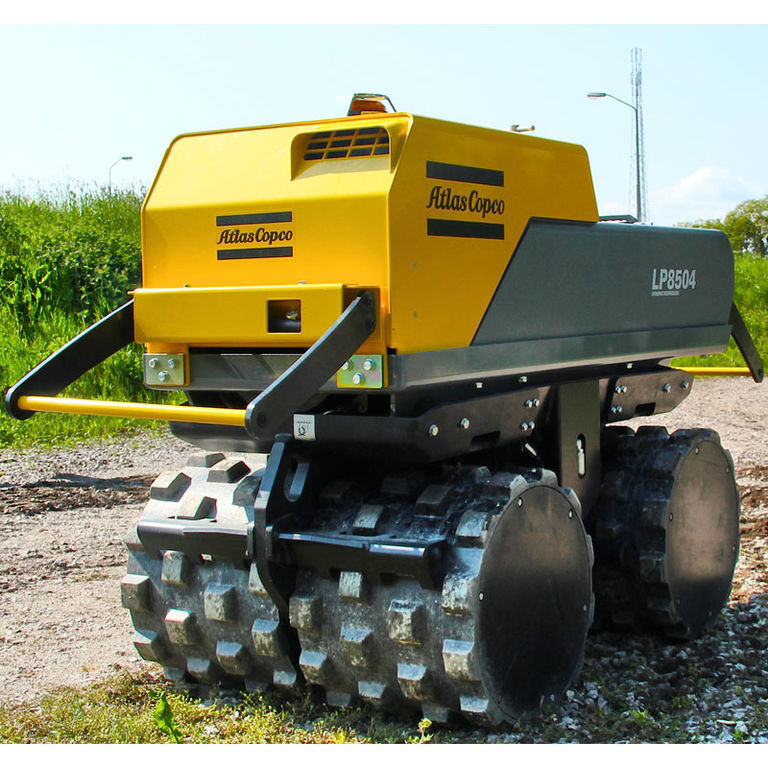

Сегментные траншейные катки

Имеют вальцы с выступами (кольчато-сегментная форма), обеспечивающие глубокое проникновение в грунт и эффективное уплотнение влажных и липких почв. Этот тип катков особенно эффективен на глинистых и водонасыщенных грунтах.

Гладковальцовые траншейные катки

Имеют гладкую рабочую поверхность и используются для финишного уплотнения или на менее сложных типах грунта. Встречаются реже и, как правило, применяются на сухих или сыпучих почвах.

Общее устройство

Типичный траншейный каток состоит из следующих основных компонентов:

• Уплотняющие вальцы (один или два)

• Рама

• Силовая установка (дизельный двигатель)

• Система вибрации или осцилляции

• Привод на вальцы (гидравлический)

• Система дистанционного управления (радио- или кабельное)

• Капоты и кожухи для защиты двигателя и систем

Классификация

Траншейные катки классифицируются по следующим параметрам:

• По массе:

  • Легкие (до 1,5 т)

  • Средние (1,5–3 т)

  • Тяжелые (свыше 3 т)

• По ширине уплотняющей поверхности:

  • Узкие (до 600 мм)

  • Средние (600–850 мм)

  • Широкие (более 850 мм)

• По типу управления:

  • С ручным управлением

  • С дистанционным управлением (радио или кабель)

Основные характеристики

• Масса: от 1 500 до 4 000 кг

• Ширина вальца: 600–850 мм

• Частота вибрации: 30–50 Гц

• Центробежная сила: 8–40 кН

• Скорость передвижения: 0–4 км/ч

• Тип привода: гидравлический

• Тип двигателя: дизельный, мощностью 15–25 л.с.

• Глубина уплотнения: до 90 см

• Способ управления: дистанционный (радиоуправление, кабель)

Основные производители

Мировые производители

• Wacker Neuson (Германия) — лидер рынка, производит серию RT с дистанционным управлением.

• Bomag (Германия) — известен серией BMP.

• Ammann (Швейцария) — предлагает надежные виброкатки TR.

• Weber MT (Германия) — производит компактные модели с высоким качеством сборки.

Российские производители

• Технопром (Россия) — выпускает траншейные катки для строительных и коммунальных работ.

• Спецкомплект — предлагает отечественные аналоги для малого и среднего бизнеса.

Китайские производители

• Shandong Hengwang Group

• FurD Machinery

• XCMG — выпускает более универсальные модели, включая компактные катки с функцией траншейного уплотнения.

Интересные факты

• Один из самых узких траншейных катков — Wacker Neuson RTx-SC3 — имеет ширину уплотняющего вальца всего 610 мм и способен работать в траншеях шириной менее одного метра.

• Некоторые модели управляются полностью по радиоканалу на расстоянии до 20–30 метров, что позволяет оператору работать безопасно на обочине или откосе.

• Самый тяжёлый траншейный каток в мире весит более 4 тонн и способен уплотнять грунт на глубину до 1 метра.

• Некоторые катки снабжены системой автоматической остановки, если оператор находится вне безопасной зоны.

Область применения

• Уплотнение траншей при прокладке водопроводов, канализации и электросетей

• Строительство фундаментов и мелких оснований

• Работы вблизи зданий и сооружений, где применение полноразмерных катков невозможно

• Уплотнение на откосах, насыпях и вблизи опор мостов

• Применение в коммунальном строительстве и дорожных ремонтных работах
