Грузовая железнодорожная платформа

Грузовая железнодорожная платформа — это тип несамоходного железнодорожного вагона, предназначенного для перевозки различных грузов, преимущественно не требующих защиты от атмосферных осадков. Платформа представляет собой открытую металлическую раму на колесных тележках без кузова и крыши, что обеспечивает удобство погрузки и разгрузки как сверху, так и с боков.

Виды

Грузовые платформы классифицируются в зависимости от назначения и конструктивных особенностей. Основные виды:

• Универсальные платформы — для перевозки контейнеров, лесоматериалов, металлопроката, техники.

• Специализированные платформы — для перевозки длинномерных грузов, автомобилей, контейнеров ISO.

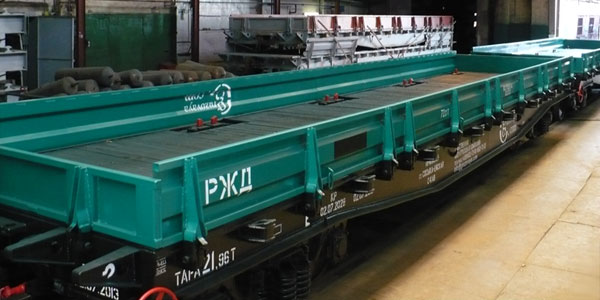

• Платформы с боковыми стенками — для перевозки мелкоштучных грузов.

• Тяжеловозные платформы — для сверхтяжелых и негабаритных грузов.

• Платформы-транспортёры — для автомобилей, спецтехники и колесного подвижного состава.

История создания

Первые грузовые платформы появились в середине XIX века с развитием железнодорожного транспорта. Изначально они представляли собой деревянные площадки с примитивными тележками. С развитием металлургии в конструкциях стали применяться металлические элементы, а затем полностью стальные рамы. Уже в начале XX века железнодорожные платформы получили различные типоразмеры и были стандартизированы по грузоподъёмности и длине. Со временем появились специализированные платформы, адаптированные под транспортировку контейнеров, автомобилей и других категорий грузов.

Типы

Типы грузовых платформ по конструкции:

• Стационарные — имеют фиксированную раму без движущихся элементов.

• Складные/раздвижные — позволяют адаптировать длину под габариты груза.

• С телескопической рамой — для перевозки длинномерных изделий, например, рельсов.

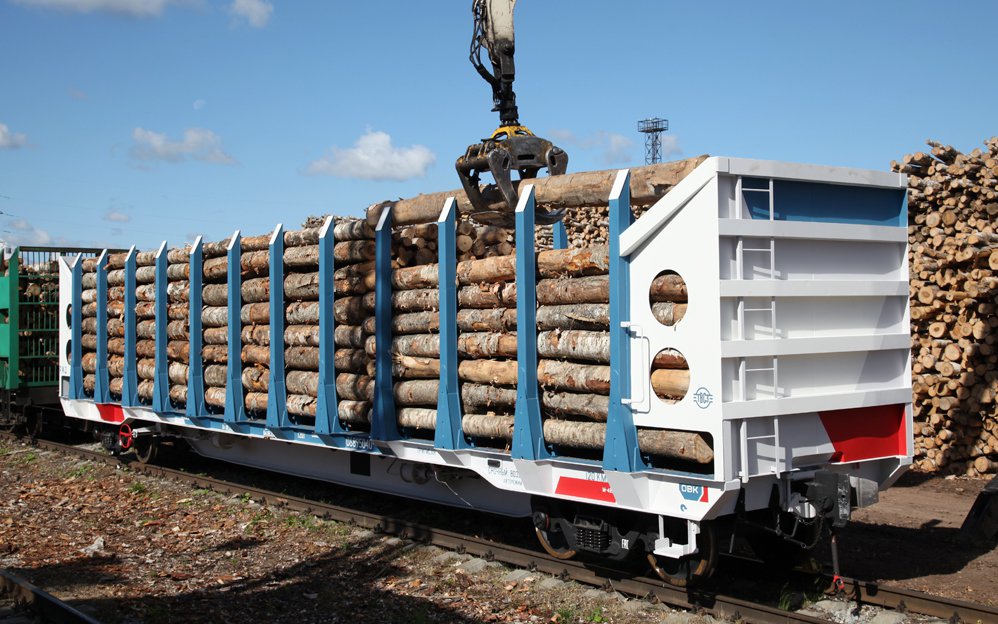

• С кониками и упорами — для фиксации леса и труб.

• Платформы с утапливаемой палубой (низкорамные) — для перевозки высоких грузов.

Общее устройство

Основными элементами конструкции грузовой платформы являются:

• Рама — несущая часть, изготавливается из стали.

• Тележки — обеспечивают движение по рельсам и поглощение ударов.

• Тормозное оборудование — воздушные или механические тормоза.

• Сцепное устройство и автосцепка — для соединения с другими вагонами.

• Элементы крепления груза — коники, упоры, петли, рымы.

• Площадка и настил — для размещения груза (стальной или деревянный настил).

Классификация

Грузовые платформы классифицируются по следующим признакам:

• По грузоподъёмности: лёгкие (до 30 т), средние (до 60 т), тяжёлые (свыше 60 т).

• По длине: короткие (до 13 м), средние (13–18 м), длинные (свыше 18 м).

• По назначению: универсальные, специализированные.

• По числу осей: 2-, 4-, 6- и более осные.

Основные характеристики

• Грузоподъёмность: от 20 до 125 тонн

• Длина по осям автосцепок: 12–30 метров

• Масса тары: 15–35 тонн

• Ширина платформы: 2,7–3,3 метра

• Количество осей: от 2 до 8

• Тип тормозов: пневматические, ручные

• Скорость движения: до 120 км/ч

• Материал рамы: низколегированная сталь

• Климатическое исполнение: У, Т, ХЛ (по ГОСТ)

Основные производители

Мировые производители

• Greenbrier (США)

• CRRC Corporation Limited (Китай)

• Waggonbau Niesky GmbH (Германия)

• Transmashholding (Россия/Франция)

• Tatravagónka (Словакия)

Российские производители

• Уралвагонзавод (Нижний Тагил)

• Тверской вагоностроительный завод

• Алтайвагон (Рубцовск)

• Рузхиммаш

• НПК ОВК (Объединенная Вагонная Компания)

Китайские производители

• CRRC Meishan

• Qiqihar Railway Rolling Stock

• Dalian Huarui Heavy Industry Group

Интересные факты

• Самая длинная грузовая платформа в мире — китайская модель для перевозки ветрогенераторов, длиной более 35 метров.

• В России производятся тяжеловозные платформы для транспортировки энергетического оборудования массой до 125 тонн.

• Существуют платформы с управляемыми тележками, способные вписываться в кривые малого радиуса, несмотря на большую длину.

• В Германии используются платформы с автоматическим наклоном для загрузки автомобилей в автопоезда.

• На платформе типа ТР-1 перевозился первый космический корабль «Буран».

Область применения

Грузовые железнодорожные платформы применяются для перевозки:

• Контейнеров

• Труб большого диаметра

• Лесоматериалов

• Сельскохозяйственной и промышленной техники

• Грузовых автомобилей и спецтехники

• Рельсов и шпал

• Генераторов, трансформаторов и прочего тяжёлого оборудования

• Военной техники и вооружений
