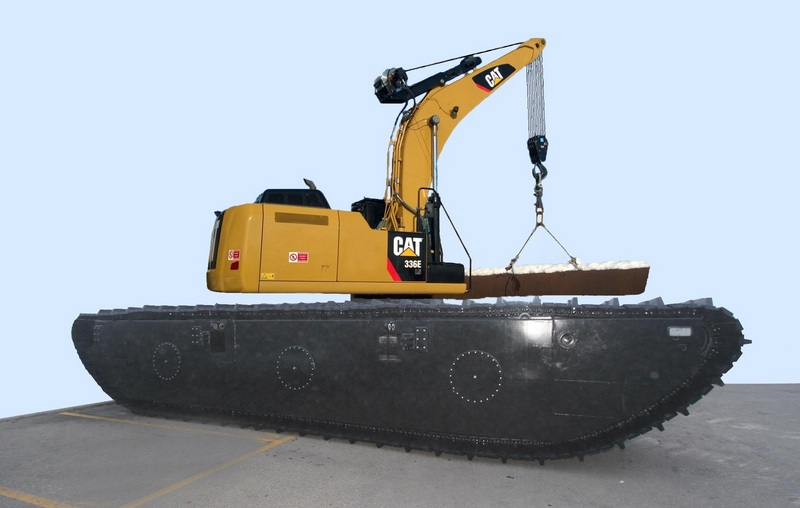

Кран-амфибия — это специализированный кран, способный работать как на суше, так и на водной поверхности или в заболоченной местности. Основной отличительной чертой таких кранов является их способность передвигаться по слабонесущим, водонасыщенным или даже полностью затопленным грунтам благодаря особой конструкции ходовой части. В англоязычной литературе и промышленности чаще используется термин "amphibious crane" или "floating crane".
Виды
Краны-амфибии подразделяются на следующие основные виды:
-
Плавучие краны (баржевые)
-
Амфибийные гусеничные краны
-
Понтонные краны
-
Плавучие портальные краны
-
Краны на амфибийных платформах
История создания
Первоначально амфибийные краны развивались как развитие плавучих кранов, которые использовались ещё в XIX веке для работы в портах и на строительстве мостов. Плавучие краны представляли собой крановую установку, смонтированную на барже или понтоне. С ростом масштабов дноуглубительных, строительных и нефтегазовых работ в труднодоступных водно-болотных зонах появилась необходимость в кранах, способных перемещаться по болотам, мелководью и нестабильным грунтам — так появились гусеничные амфибийные краны с водоотталкивающей ходовой частью и возможностью плавать или передвигаться по воде.
Типы
-
Плавучие краны — устанавливаются на несамоходные или самоходные баржи.
-
Гусеничные краны-амфибии — имеют герметичную гусеничную ходовую часть с возможностью передвижения по водоносным грунтам.
-
Понтонные краны — монтируются на понтонах, часто используются для сборки мостов и работы в речных условиях.
-
Модульные краны на шасси-амфибии — собираются на платформе, адаптированной под болотные или водные условия.
Общее устройство
Классический кран-амфибия состоит из следующих компонентов:
-
Ходовая часть — понтон, баржа или специальное герметичное шасси с гусеницами.
-
Крановая установка — стрела, опорно-поворотный механизм, гидравлическая система.
-
Система стабилизации — выдвижные опоры, балластные системы, якоря.
-
Кабина оператора — с панорамным обзором и средствами дистанционного управления.
-
Энергетическая установка — дизельный или гибридный двигатель, приводящий в движение механизмы и гидросистему.
Классификация
Краны-амфибии классифицируются по следующим признакам:
-
По типу монтажа:
-
стационарные (на понтонах, баржах),
-
мобильные (гусеничные, колесные амфибии).
-
По грузоподъёмности:
-
По типу стрелы:
-
телескопическая,
-
решетчатая,
-
поворотная с лебедкой.
-
По назначению:
-
строительные,
-
дноуглубительные,
-
портовые,
-
аварийно-спасательные.
Основные характеристики
-
Грузоподъёмность: от 5 до 500 тонн
-
Высота подъема: до 60 м
-
Тип передвижения: понтон/гусеницы/баржа
-
Скорость перемещения (по воде): до 8 км/ч
-
Радиус действия стрелы: от 10 до 50 м
-
Угол поворота: до 360°
-
Устойчивость: регулируемая балластом и опорами
-
Мощность двигателя: от 100 до 1000 л.с.
Основные производители
Мировые производители
-
Liebherr (Германия) — производит плавучие краны и краны на понтонах.
-
Hitachi Sumitomo (Япония) — выпускает гусеничные краны, включая амфибийные модели.
-
Manitowoc (США) — производит плавучие и решетчатые краны.
-
Sennebogen (Германия) — предлагает специальные краны для болотистой и прибрежной местности.
Российские производители
-
ЧКЗ (Челябинский Крановый Завод) — модифицирует краны для работы в труднопроходимой местности.
-
Балткран — производит портальные и понтонные краны.
-
ПК «Уралкран» — выпускает гусеничные краны с повышенной проходимостью.
Китайские производители
-
XCMG — выпускает гусеничные и плавучие краны с адаптацией под болотные условия.
-
Zoomlion — поставляет крановые установки на модульных платформах.
-
SANY — известен своими решениями для прибрежных и речных строительных работ.
Интересные факты
-
Один из самых больших плавучих кранов в мире — SSCV Sleipnir (Нидерланды), способен поднимать до 20 000 тонн.
-
В Юго-Восточной Азии краны-амфибии часто используются в проектах мелиорации и расширения территории.
-
Существуют модели с возможностью автономного плавания без тягача или судна.
-
Некоторые амфибийные краны могут нести на борту экскаватор или буровую установку.
-
В 2020-х годах появились модели с гибридными двигателями для снижения выбросов при работе в природоохранных зонах.
