Сваевдавливающая установка

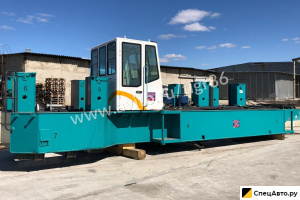

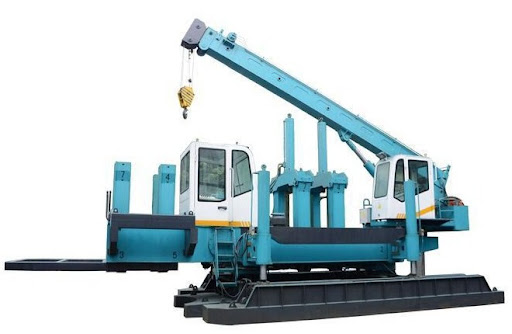

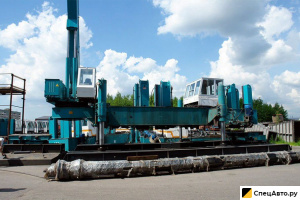

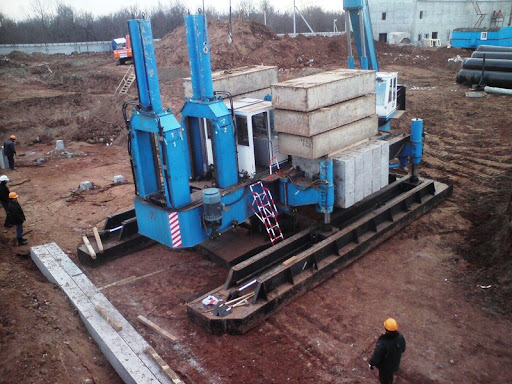

Сваевдавливающая установка — это специализированная строительная машина, предназначенная для заглубления свай в грунт методом вдавливания, без динамического воздействия и ударной нагрузки. Такой способ позволяет устанавливать сваи в непосредственной близости к существующим сооружениям, не вызывая вибраций и не нарушая устойчивость окружающих конструкций.

Виды

Сваевдавливающие установки подразделяются на несколько видов в зависимости от конструкции, принципа действия и способа перемещения:

• Стационарные установки

• Самоходные установки на гусеничном или колесном ходу

• Установки на автомобильном или тракторном шасси

• Компактные установки для работы в стеснённых условиях

История создания

Первые эксперименты по вдавливанию свай вместо их вбивания проводились в середине XX века в Японии и Нидерландах. Стремление минимизировать вибрации при строительстве в густонаселённых зонах, а также необходимость работать вблизи зданий и коммуникаций, подтолкнули инженеров к созданию альтернативы ударным сваебойным установкам.

Первое промышленное применение технологии вдавливания было зафиксировано в 1970-х годах в Японии. Позднее технология распространилась в странах Европы, а затем — в России, Китае и США.

Типы

В зависимости от используемой технологии и конструкции, сваевдавливающие установки делятся на:

• Гидравлические установки (основной тип)

• Электрогидравлические установки

• Модульные установки (сборно-разборные)

Общее устройство

Стандартная сваевдавливающая установка включает следующие элементы:

• Несущая рама или платформа

• Гидравлические домкраты (вдавливающие механизмы)

• Гидростанция (генератор давления)

• Узел захвата или каретка подачи сваи

• Опорно-балластный контур (создание противодействующей силы)

• Система управления (ручная или автоматизированная)

Классификация

Сваевдавливающие установки классифицируются по ряду признаков:

По типу передвижения:

• Самоходные

• Перевозимые (транспортируются прицепом или автотранспортом)

• Монтируемые на шасси (автомобиль, трактор, гусеничная платформа)

По числу одновременно устанавливаемых свай:

• Односвайные

• Многосвайные (например, 2 или 4 одновременно)

По типу свай:

• Для железобетонных свай

• Для металлических трубчатых свай

• Для составных свай

Основные характеристики

• Глубина вдавливания: до 20–30 м

• Усилие вдавливания: 200–1500 кН и выше

• Масса установки: от 5 до 100 тонн

• Скорость вдавливания: 0,3–2 м/мин

• Тип привода: гидравлический (иногда — электрогидравлический)

• Управление: ручное, полуавтоматическое, автоматическое

• Требования к площадке: выровненная поверхность, минимальные уклоны

Основные производители

Мировые

• Giken Ltd. (Япония) — один из родоначальников технологии Silent Piler

• ABI GmbH (Германия)

• Junttan (Финляндия)

• ICE (Нидерланды)

Российские

• ПАО «Кранэкс» — производит установки на базе экскаваторов

• ООО «Гидросваи» — отечественные установки на гусеничном ходу

• Машиностроительный завод «МашСтрой» (г. Иваново)

Китайские

• XCMG — крупнейший китайский производитель строительной техники

• ZOOMLION — выпускает сваевдавливающие машины под разными брендами

• TYSIM — специализируется на компактных сваебойных и сваевдавливающих установках

Интересные факты

• Установки типа Silent Piler, разработанные японской Giken, могут устанавливать сваи в 1 метре от жилых зданий без вибраций и шума.

• Крупнейшие в мире сваевдавливающие установки имеют массу свыше 100 тонн и усилие вдавливания более 1500 кН.

• Компактные установки массой менее 5 тонн используются для работ в подвалах, туннелях и стеснённых зонах мегаполисов.

• Некоторые модели могут автоматически захватывать, позиционировать и вдавливать сваю без участия оператора.

Область применения

Сваевдавливающие установки широко применяются в:

• Городском строительстве

• Реконструкции зданий

• Возведении фундаментов вблизи коммуникаций

• Строительстве мостов, путепроводов, набережных

• Работах в охранных зонах исторических объектов

• Усилении существующих фундаментов

• Геотехническом и экологическом строительстве
