Копровая мачта

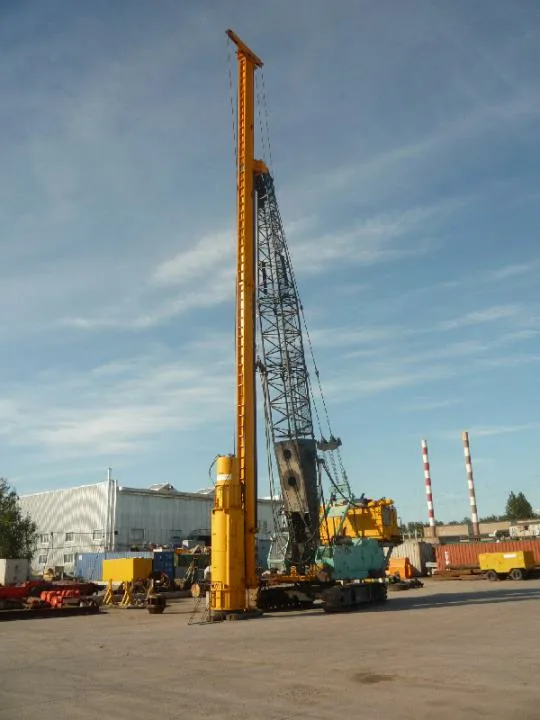

Копровая мачта — это вертикальная конструкция, предназначенная для направления и удержания ударного или вибрационного оборудования при забивке свай в грунт. Является ключевым компонентом копровых установок и широко используется в строительстве для устройства свайных фундаментов, шпунтовых стен и других подземных конструкций. Иногда также используется название «копёр» — в более широком смысле, включая как мачту, так и всю установку в целом.

Виды

Копровые мачты подразделяются по нескольким критериям:

• По мобильности:

  • Стационарные (устанавливаются на специальных фундаментах или платформах)

  • Самоходные (монтируются на гусеничное или колесное шасси)

• По типу привода:

  • Механические

  • Гидравлические

• По размещению:

  • Отдельностоящие

  • В составе бурильно-сваебойных машин (на базе экскаваторов, кранов)

История создания

Первые примитивные устройства, напоминающие копровые мачты, появились еще в античные времена. Уже тогда применялись вертикальные направляющие для установки свай, забиваемых вручную или с помощью примитивных грузов.

В промышленную эпоху, начиная с XVIII–XIX веков, с развитием строительной техники появились первые механизированные копры с паровым приводом. В XX веке конструкции стали более совершенными: внедрялись гидравлические системы, появились самоходные копры и универсальные сваебойные установки с мачтами, регулируемыми по углу и высоте.

Типы

Существуют следующие типы копровых мачт:

• Прямые (жестко закрепленные вертикальные мачты)

• Телескопические (с возможностью изменения длины)

• Наклоняемые (с регулировкой угла наклона для забивки под углом)

• Башенные (высокие, с возможностью подъема оборудования на значительную высоту)

• Мачты на базе строительных машин (навешиваются на экскаваторы, автокраны и гусеничные платформы)

Общее устройство

Копровая мачта состоит из следующих основных элементов:

• Несущий вертикальный каркас (мачта)

• Направляющие полозья для движения сваебойного оборудования (молота, вибропогружателя)

• Подъёмный механизм (лебедка или гидроцилиндры)

• Механизм установки и фиксации угла наклона

• Оборудование для установки и удержания сваи в нужном положении

Мачта часто крепится к поворотной платформе или к шасси сваебойной машины, что обеспечивает её подвижность.

Классификация

Копровые мачты классифицируются по следующим параметрам:

• По высоте:

  • Низкие (до 10 м)

  • Средние (10–20 м)

  • Высокие (свыше 20 м)

• По массе допустимого оборудования:

  • Легкие (до 1 т)

  • Средние (1–3 т)

  • Тяжелые (от 3 т и выше)

• По типу сваебойного оборудования:

  • Для дизель-молотов

  • Для вибропогружателей

  • Для гидромолотов

  • Универсальные (совместимые с различными видами оборудования)

Основные характеристики

• Высота мачты: от 5 до 40 м

• Максимальная масса сваебойного оборудования: до 10 т

• Угол наклона мачты: до ±18°

• Длина забиваемой сваи: до 30 м и более

• Привод подъёма: механический или гидравлический

• Способ перемещения: стационарный, колесный или гусеничный

• Возможность телескопирования: да/нет

Основные производители

Мировые производители:

• Junttan (Финляндия)

• Liebherr (Германия)

• Bauer Maschinen (Германия)

• ABI GmbH (Германия)

• Soilmec (Италия)

• Delmag (Германия)

Российские производители:

• ООО «СМУ-7»

• ООО «Бауэр Машинен Рус» (дочерняя компания Bauer)

• НПО «Копер»

• ПАО «Кранэкс» (выпускает сваебойное оборудование на базе экскаваторов)

Китайские производители:

• XCMG

• Sany Heavy Industry

• Zoomlion

• Hengwang Group

Интересные факты

• Одна из самых высоких копровых мачт в мире — более 40 метров, используется для забивки свай длиной до 36 метров.

• Компактные мачты для городских условий могут устанавливаться даже на базе мини-экскаваторов.

• Современные мачты могут управляться дистанционно с помощью пульта или планшета.

• Некоторые установки позволяют забивать сваю с наклоном до 18–20 градусов — для строительства подпорных стен и анкеров.

• Мачты с вибропогружателями могут использоваться даже вблизи исторических зданий, поскольку снижают вибрационную нагрузку на грунт.

Область применения

Копровые мачты применяются в следующих сферах:

• Строительство жилых и промышленных зданий (устройство свайных фундаментов)

• Возведение мостов, путепроводов и эстакад

• Строительство гидротехнических сооружений (дамбы, плотины, берегоукрепления)

• Устройство шпунтовых ограждений котлованов

• Укрепление склонов и откосов

• Возведение временных конструкций и причалов
