Передвижные азотные станции

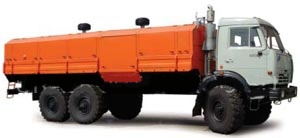

Передвижная азотная станция — это мобильный комплекс оборудования, предназначенный для генерации, хранения и подачи азота в различных технологических процессах. Такие станции смонтированы на автомобильном, прицепном или гусеничном шасси, что обеспечивает их транспортировку и автономную работу в удалённых или труднодоступных районах. Основная задача — получение азота высокой чистоты из атмосферного воздуха и его подача под необходимым давлением.

Виды

Передвижные азотные станции подразделяются по ряду признаков:

• По источнику азота:

  • компрессорные (генерируют азот из воздуха);

  • с азотными баллонами (хранение и подача готового газа);

  • с криогенными резервуарами (жидкий азот).

• По способу разделения воздуха:

  • мембранные;

  • адсорбционные (PSA);

  • криогенные.

• По типу шасси:

  • на автомобильной платформе (в фургоне или кунге);

  • на прицепе/полуприцепе;

  • на гусеничном шасси (в условиях бездорожья).

История создания

Идея создания передвижных азотных установок возникла в середине XX века, когда стали активно развиваться нефтегазовая промышленность и армейская техника. Ранее азот доставляли в баллонах, что было неудобно, дорого и ограничено по объёму. В 1960–1970-х годах начались разработки первых генераторов азота, использующих методы мембранной и адсорбционной фильтрации воздуха.

Первоначально стационарные азотные станции применялись в промышленных условиях. Позднее инженеры адаптировали технологии для мобильного исполнения. В 1980-х появились передвижные установки на грузовиках для нефтяной отрасли, способные работать автономно в полевых условиях. Современные станции сочетают компактность, высокую производительность и автоматизацию процессов.

Типы

Мембранные

Используют полимерные мембраны, через которые воздух разделяется на азот и кислород. Отличаются простотой конструкции, небольшими размерами и высокой надёжностью. Чистота азота — до 99,5 %.

Адсорбционные (PSA)

Работают по принципу переменного давления. Азот выделяется из воздуха с помощью углеродного цеолита. Обеспечивают высокую чистоту газа — до 99,999 %. Шире применяются в промышленных и технологических задачах.

Криогенные

Позволяют получить жидкий азот путём глубокого охлаждения воздуха. Такие установки сложны, требуют обслуживания и применяются в научных, медицинских и оборонных областях.

Общее устройство

Передвижная азотная станция представляет собой комплекс, установленный в термоизолированном кузове или на раме. Типовая компоновка включает:

• Воздушный компрессор — обеспечивает забор и сжатие воздуха;

• Блок осушки и очистки воздуха — удаляет влагу и примеси;

• Генератор азота — мембранный или адсорбционный модуль;

• Ресиверы (баллоны) — для хранения сжатого азота;

• Система управления и автоматики — контроль за всеми процессами;

• Система подачи азота — трубопроводы, вентиляторы, шланги;

• Электростанция или подключение к внешнему источнику питания.

Некоторые модели дополнительно оснащаются отопителями, вентиляцией, системой пожаротушения и дизель-генератором для автономной работы.

Классификация

Передвижные азотные станции классифицируются по следующим параметрам:

• По производительности:

  • маломощные (до 100 м³/ч);

  • средние (100–500 м³/ч);

  • высокопроизводительные (от 500 м³/ч и выше).

• По степени чистоты азота:

  • технический (до 95 %);

  • стандартный (95–99,5 %);

  • высокочистый (от 99,5 до 99,999 %).

• По давлению подачи:

  • низкое давление (до 10 бар);

  • среднее (до 200 бар);

  • высокое (до 350 бар и более).

• По уровню автономности:

  • зависимые от внешнего питания;

  • полностью автономные (с генератором и топливным баком).

Основные характеристики

Ключевые технические параметры передвижных азотных станций:

• производительность: от 50 до 3000 м³/ч;

• давление подачи: от 5 до 350 бар;

• чистота азота: от 90 % до 99,999 %;

• температура окружающей среды: от −50 до +50 °C;

• уровень шума: до 85 дБ;

• тип шасси: колесное, гусеничное, прицепное;

• габариты (примерно): от 3×2×2 м до 12×2,5×3 м;

• вес: от 1 до 20 тонн.

Основные производители

На рынке представлены как российские, так и зарубежные производители передвижных азотных станций:

• Россия:

  • НПО «Гелиймаш»;

  • Завод «Арсенал» (г. Ижевск);

  • ООО «Гелиос»;

  • ГК «СГС»;

  • ЗАО «Криогенмаш».

• Международные:

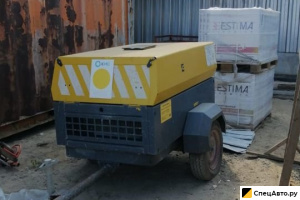

  • Atlas Copco (Швеция);

  • Parker Hannifin (США);

  • Inmatec (Германия);

  • Oxymat (Дания);

  • Novair (Франция).

Многие производители предлагают индивидуальные комплектации под нужды заказчика и климатические условия эксплуатации.

Интересные факты

• Самая производительная мобильная азотная станция в мире способна генерировать до 5000 м³/ч азота с чистотой 99,9 %.

• Самая компактная модель — портативный генератор производительностью 20 м³/ч, размещается в ящике размером 1×0,8×0,8 м.

• В нефтегазовой отрасли передвижные азотные станции применяются для глушения и продувки скважин, а также при разделении пластов.

• В Арктике используются азотные станции на гусеничном ходу, способные работать при температуре до −60 °C.

• Некоторые станции дополнительно оснащаются системами GPS-мониторинга и дистанционного управления.

Область применения

Передвижные азотные станции находят применение в самых разных отраслях промышленности и сервиса:

• Нефтегазовая отрасль — глушение скважин, давление в пластах, инертная среда;

• Энергетика — продувка оборудования, испытания на герметичность;

• Химическая промышленность — инертная атмосфера при производстве и хранении;

• Металлургия — защита металлов от окисления;

• Авиация и космос — заполнение баков, продувка систем;

• Пищевая промышленность — упаковка продуктов в азотной среде;

• Оборонный сектор — тушение пожаров, создание защитной атмосферы;

• Научные исследования — криогенные эксперименты, инертные среды.

Мобильность, автономность и универсальность делают азотные станции незаменимыми при работах в полевых и экстремальных условиях.
