Трубоукладчик (кран-трубоукладчик) – специальная подъемно-транспортная машина, предназначенная для подъема, перемещения на небольшое расстояние, укладки труб или плетей в траншею, а также удерживания трубопроводов при проведении монтажных работ, изоляции сварных швов и иных операций.
История разработки трубоукладчиков
История разработки машин этого типа тесно связана со строительством первых крупных газопроводов и нефтепроводов в СССР в 1960-е – 1970-е годы. Первые отечественные машины разработаны в начале 1970-х годов на Челябинском тракторном заводе и Березовском ремонтно-механическом заводе (БРМЗ). В 1972 году на БРМЗ запущено производство одного из первых трубоукладчиков ТО-1224В на базе гусеничного трактора Т-100М, который на долгие годы стал одной из основных машин этого типа в нашей стране. За последующие полвека трубоукладчики принципиально не изменились, сегодня они широко используются в нефтегазовой отрасли, строительстве и других сферах.
Типы трубоукладчиков и их устройство
Трубоукладчики делятся на три группы по типу шасси:
Гусеничные;
Колесные;
Навесные.
В качестве базовой машины для трубоукладчиков первых двух типом используются серийные тракторы и специальные шасси. Навесные трубоукладчики – агрегаты малой грузоподъемности, которые могут временно монтироваться на тракторы или иные машины.

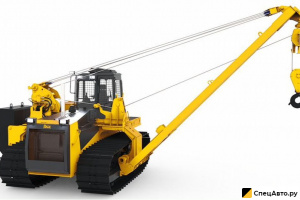

Трубоукладчик состоит из следующих компонентов:
Базовая машина;
Неповоротная стрела с приводом;
Грузоподъемное оборудование – грузовая лебедка;
Противовес (выдвижной или откидной);
Системы безопасности, отслеживающие нагрузку, крен и иные характеристики, а также системы аварийного отключения оборудования;
Вспомогательное оборудование – бульдозерный отвал и другое.

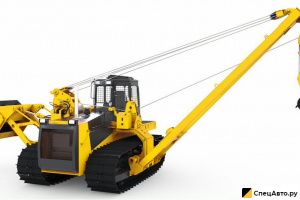

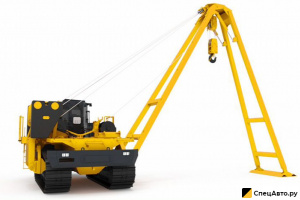

Стреловое оборудование монтируется на левом борту машины, на противоположном борту устанавливаются лебедки и противовес. Стрела – плоская А-образная, из двух балок круглого или квадратного сечения с поперечными связями, может иметь удлинитель. Стрела монтируется на базовую машину шарнирно, может только подниматься и опускаться. Она несет грузозахватный орган в виде крюка или специального захвата.
Стрелы агрегатов делятся на две группы по типу подвески и привода:
С жесткой подвеской – управляется двумя гидроцилиндрами;
С гибкой подвеской – управляется стреловой лебедки.
Все лебедки имеют гидравлический или механический привод, противовес оборудован приводным механизмом на гидроцилиндре или тросовым с собственной лебедкой.
Основные параметры трубоукладчиков
К основным параметрам машин относятся:
Диаметр укладываемого трубопровода;
Грузоподъемность;
Вылет стрелы;
Высота подъема груза;
Глубина укладки трубы;
Эксплуатационная масса;
Габариты.
По диаметру трубы агрегаты делятся на три класса:
До 530 мм;
До 1200 мм;
До 1420 мм.
Стреловое оборудование машин имеет вылет в пределах 5,5 – 8 м, обеспечивает подъем груза на высоту от 5,5 до 8 м и глубину укладки до 3 м. Масса груза может лежать в пределах 6 – 50 т и более, эксплуатационная масса – от 14 до 69 т.
Производители и марки трубоукладчиков

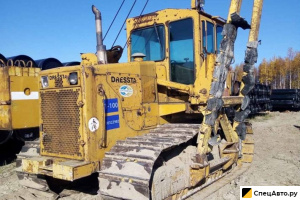

В РФ агрегаты этого типа изготавливают предприятия ПАО «Промтрактор» (марка ЧЕТРА), «ЧТЗ-Уралтрак», МРМЗ, «Земетчинский механическим завод» (Пензенская обл.) и БРМЗ (Свердловская обл.). Из зарубежных производителей наиболее популярны машины Caterpillar, Volvo CE, Liebherr, Komatsu, Shantui, LiuGong Dressta и другие.
Интересные факты о трубоукладчиках
Самые тяжелые и грузоподъемные трубоукладчики выпускаются заводами «Промтрактор» и Volvo. Самым тяжелым серийно выпускаемым трубоукладчиком является ЧЕТРА ТГ-503 – эта машина массой 69 т может поднимать груз до 50 т. Volvo выпускает трубоукладчики PL4611 с грузоподъемностью до 113 т, добиться такой грузоподъемности при массе 68 т удалось применением базы гусеничного крана, на которую установлена короткая стрела с мощным грузоподъемным оборудованием.
