Траншеекопатель

Траншеекопатель (более точное международное название — траншеекопательная машина или траншеерез) — это специализированная землеройная машина, предназначенная для выемки узких и глубоких траншей в грунте с заданной шириной и глубиной. Используется при прокладке кабельных и трубопроводных коммуникаций, мелиоративных, дренажных и других линейных сооружений. Позволяет механизировать процесс копки траншей, значительно ускоряя работы по сравнению с ручным трудом или универсальной техникой.

Виды

Траншеекопатели различаются по типу рабочего оборудования и по назначению. Основные виды:

• Ленточные (цепные) траншеекопатели

• Фрезерные (дисковые)

• Роторные (колёсные)

• Плужные (для рыхлых грунтов)

• Комбинированные (два типа рабочего органа)

Также выделяют траншеекопатели:

• Прицепные

• Самоходные

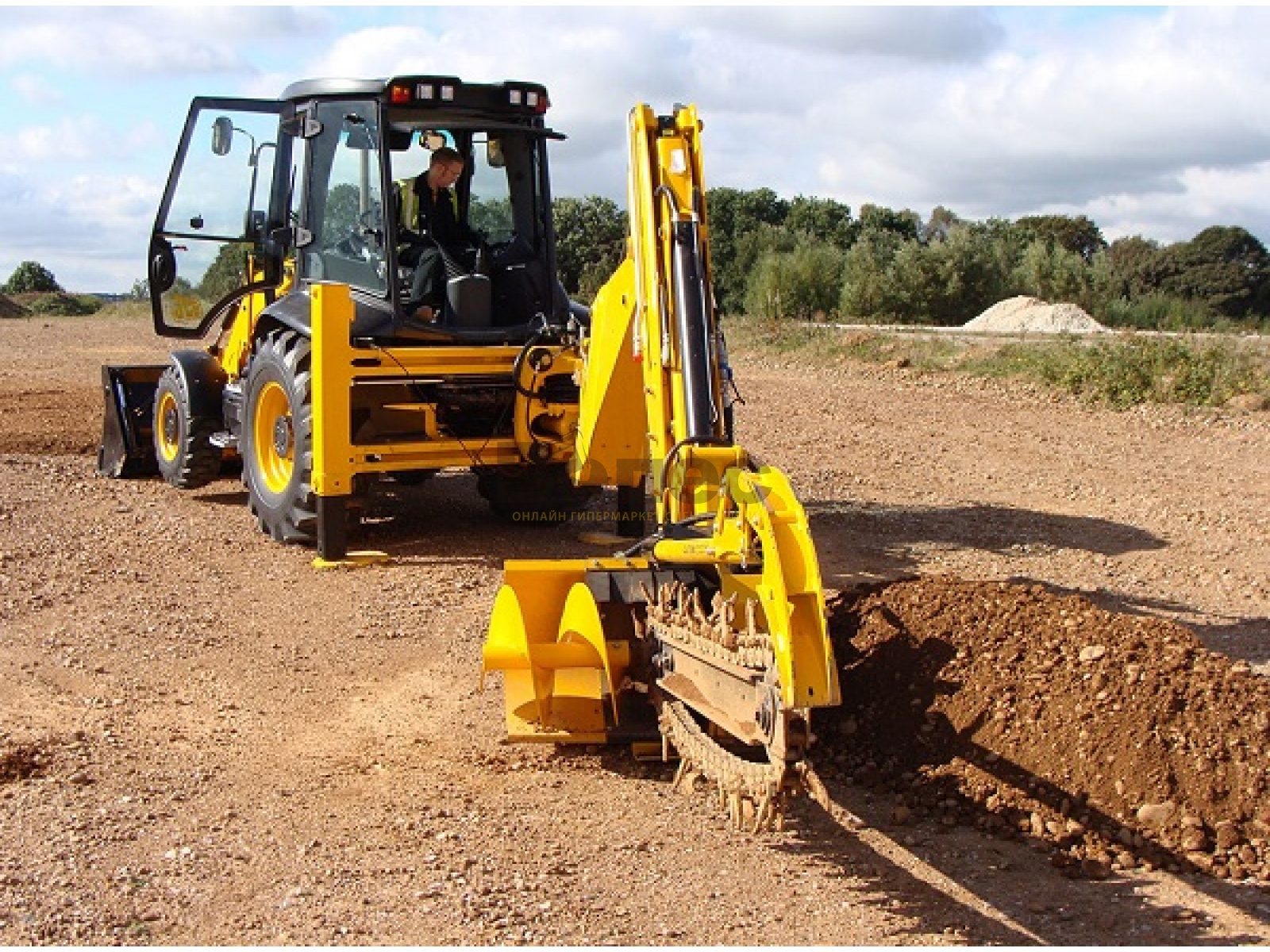

• Навесные (устанавливаются на тракторы или экскаваторы)

История создания

Первые прообразы траншеекопателей появились в начале XX века в США и Германии для нужд телеграфной и дренажной инфраструктуры. Массовое распространение началось в 1940–1950-х годах, когда потребовалось быстрое устройство траншей при строительстве коммунальных систем и в мелиорации. В СССР первые серийные траншеекопатели появились в 1950-х и широко использовались в сельском хозяйстве, особенно для прокладки дренажей и трубопроводов.

Типы

По типу рабочего органа траншеекопатели делятся на:

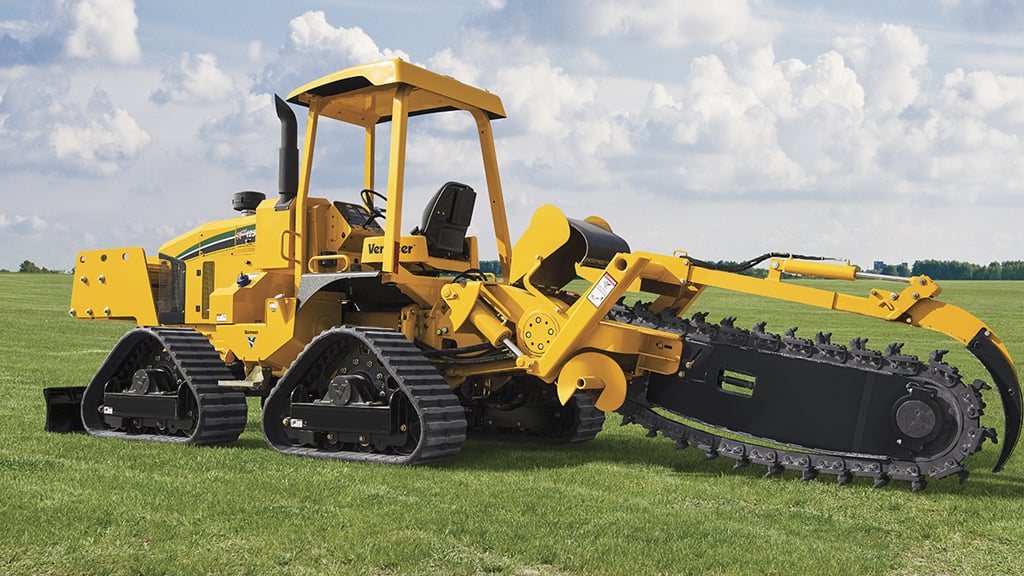

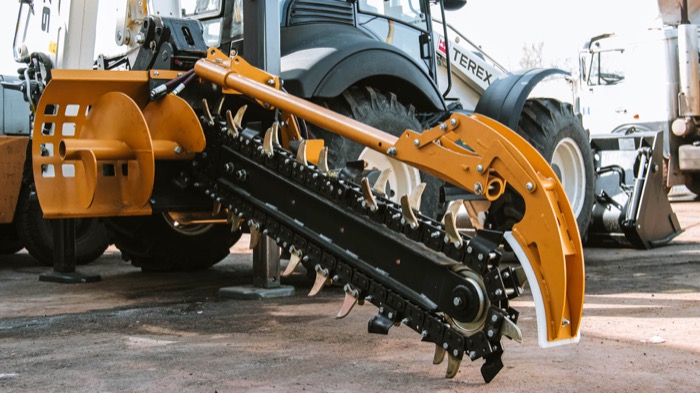

• Цепные — режущий орган в виде замкнутой цепи с ковшами или резцами

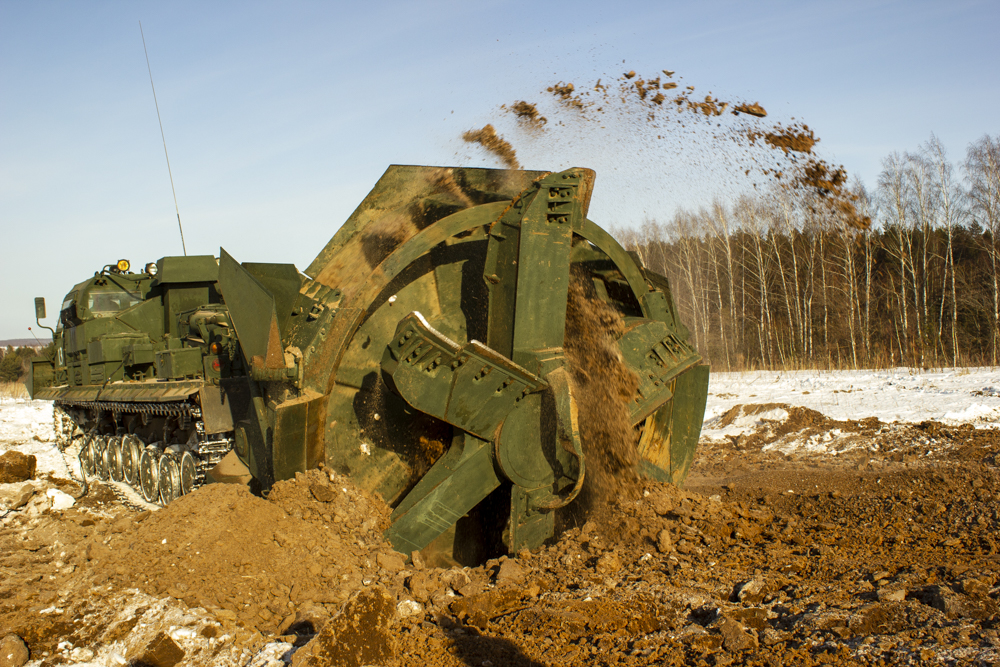

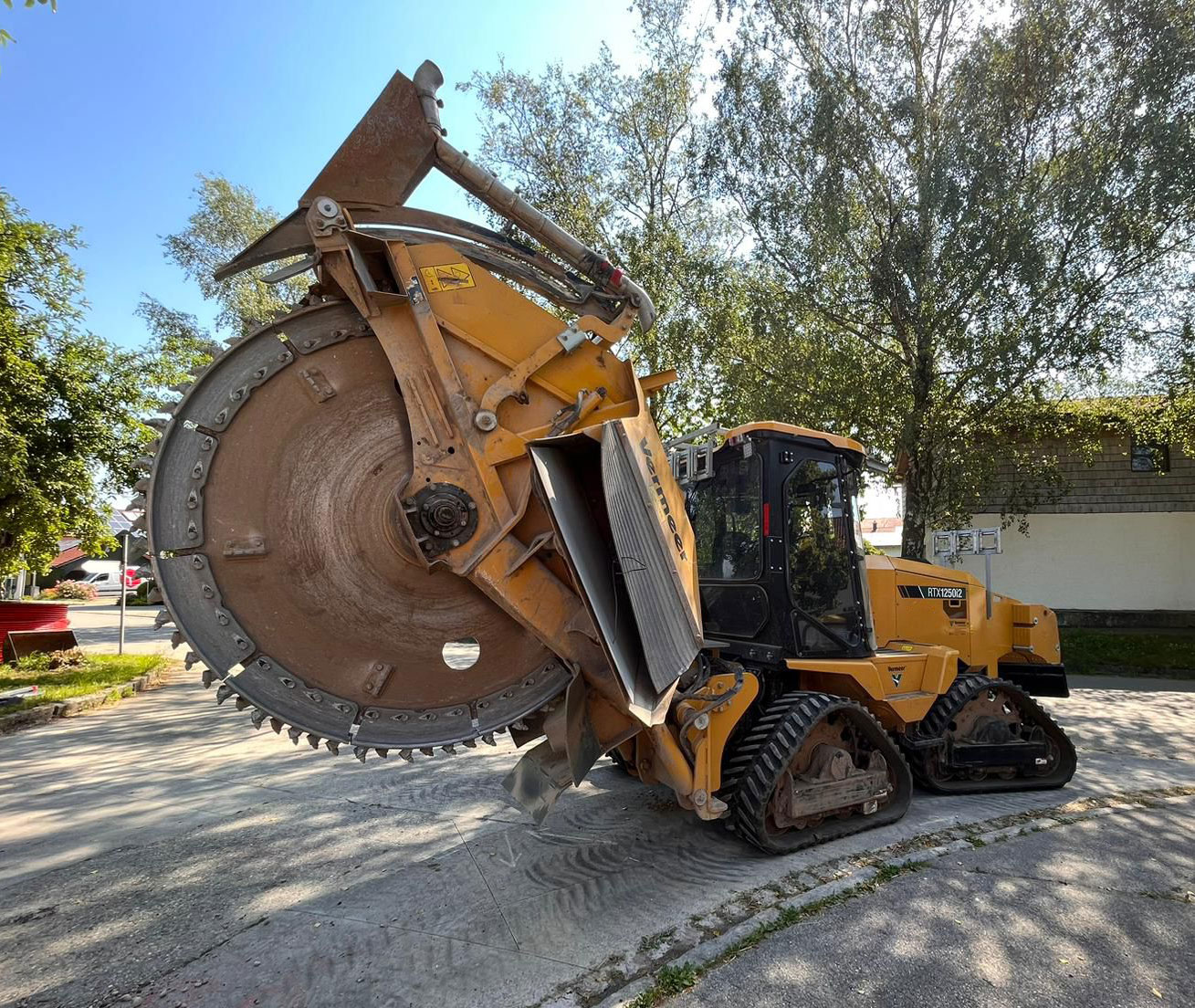

• Дисковые (фрезерные) — большой вращающийся диск с режущими зубьями

• Роторные (барабанные) — барабан с ковшами или резцами, вращающийся по вертикали

• Плужные — работают по принципу плуга, раздвигающего грунт

• Виброплужные — дополнительно используют вибрацию для разрушения плотного грунта

Общее устройство

Основные конструктивные элементы траншеекопателя:

• Ходовая часть (гусеничная или колёсная, либо прицепная)

• Рама с силовой установкой

• Рабочий орган (цепной, фрезерный и т. д.)

• Механизм подачи и заглубления

• Приводной механизм (гидравлический или механический)

• Система отвода и укладки вынутого грунта (транспортер, шнек, отвал)

• Панель управления (ручная, пультовая или автоматическая)

Классификация

Классификация траншеекопателей может быть проведена по следующим признакам:

По типу привода:

• Механические

• Гидравлические

По способу установки:

• Навесные (на тракторы, экскаваторы)

• Самоходные

• Прицепные

По назначению:

• Коммунальные

• Мелиоративные

• Строительные

• Промышленные

По производительности:

• Лёгкие (до 0,2 м³/ч)

• Средние (0,2–0,5 м³/ч)

• Тяжёлые (более 0,5 м³/ч)

Основные характеристики

• Глубина копания: до 2,5–4 м

• Ширина траншеи: от 100 до 600 мм

• Скорость копания: от 30 до 120 м/ч

• Тип привода: дизельный, бензиновый, электрический, гидравлический

• Масса машины: от 0,5 до 25 т

• Мощность двигателя: от 15 до 250 л.с.

• Тип шасси: колёсное, гусеничное, прицепное

• Рабочая температура эксплуатации: от –30 до +40 °C

Основные производители

Российские производители

• Челябинские машиностроительные заводы — модели ТЗ-50, ТЗ-80

• ООО «Промтех» — навесные траншеекопатели на МТЗ

• ОАО «Амкодор» (Беларусь) — траншеекопатели Амкодор ТР-100

Зарубежные производители

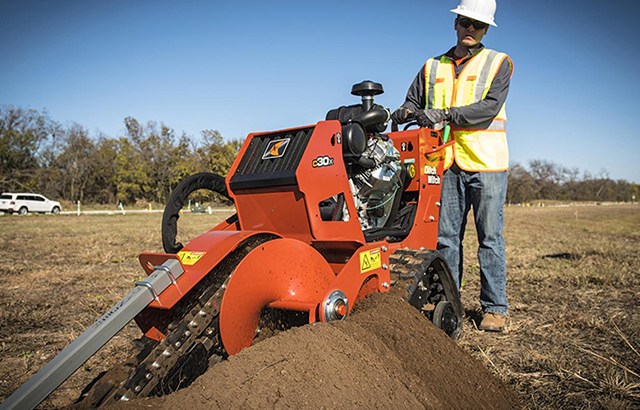

• Ditch Witch (США) — один из лидеров отрасли, большой модельный ряд

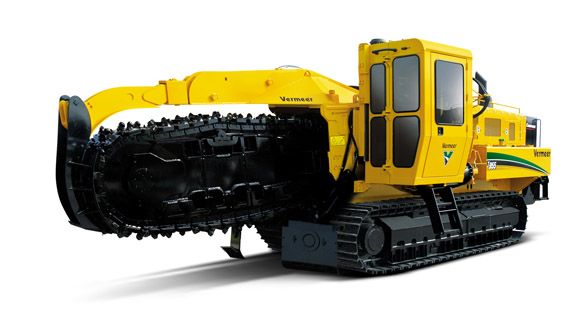

• Vermeer (США) — тяжёлые траншеекопатели, в т.ч. с автоматикой

• Trencor (США) — промышленные установки с глубиной копки до 6 метров

• Tesmec (Италия) — высокоточные фрезерные модели

• XCMG (Китай) — фрезерные и цепные машины

• Zoomlion (Китай) — прицепные и самоходные модели

Область применения

Траншеекопатели применяются в следующих сферах:

• Прокладка кабельных и телефонных линий связи

• Укладка водопроводных и канализационных труб

• Строительство газопроводов и теплотрасс

• Мелиоративные работы (осушение и орошение)

• Ландшафтное и садовое строительство

• Возведение ограждений и заборов (копка траншей под фундамент)
