Грунторез

Грунторез — это специализированная дорожно-строительная или горнодобывающая машина, предназначенная для резки, рыхления и разработки плотных и мерзлых грунтов, а также вскрышных или дорожных покрытий. Также используется термин траншеерез (в англоязычных источниках — trencher), особенно если техника применяется для нарезки траншей.

Грунторезы широко применяются в строительстве дорог, прокладке коммуникаций (трубопроводов, кабелей), при горных работах и в сельском хозяйстве. Отличаются высокой точностью резки, способностью работать в ограниченном пространстве и эффективно обрабатывать плотные, замёрзшие и каменистые почвы.

Виды

Грунторезы бывают различных видов, в зависимости от конструкции рабочего органа, способа передвижения и области применения:

• Колёсные грунторезы

• Гусеничные грунторезы

• Ручные (мини-грунторезы)

• Навесные (устанавливаются на экскаваторы, тракторы, мини-погрузчики)

• Самоходные (на собственном шасси)

История создания

Идея механической резки грунта появилась в конце XIX — начале XX века в связи с развитием промышленного строительства. Первые машины напоминали модифицированные плуги и трамбовки. С развитием технологий начались эксперименты с цепными и дисковыми фрезами, способными работать с твёрдыми породами.

Современные промышленные грунторезы начали активно применяться в 1950–1970-х годах, особенно в США, СССР и Германии. Тогда же появились специализированные траншеерезные машины, работающие с различными типами почв и каменистых включений.

Типы

По конструкции рабочего органа грунторезы делятся на:

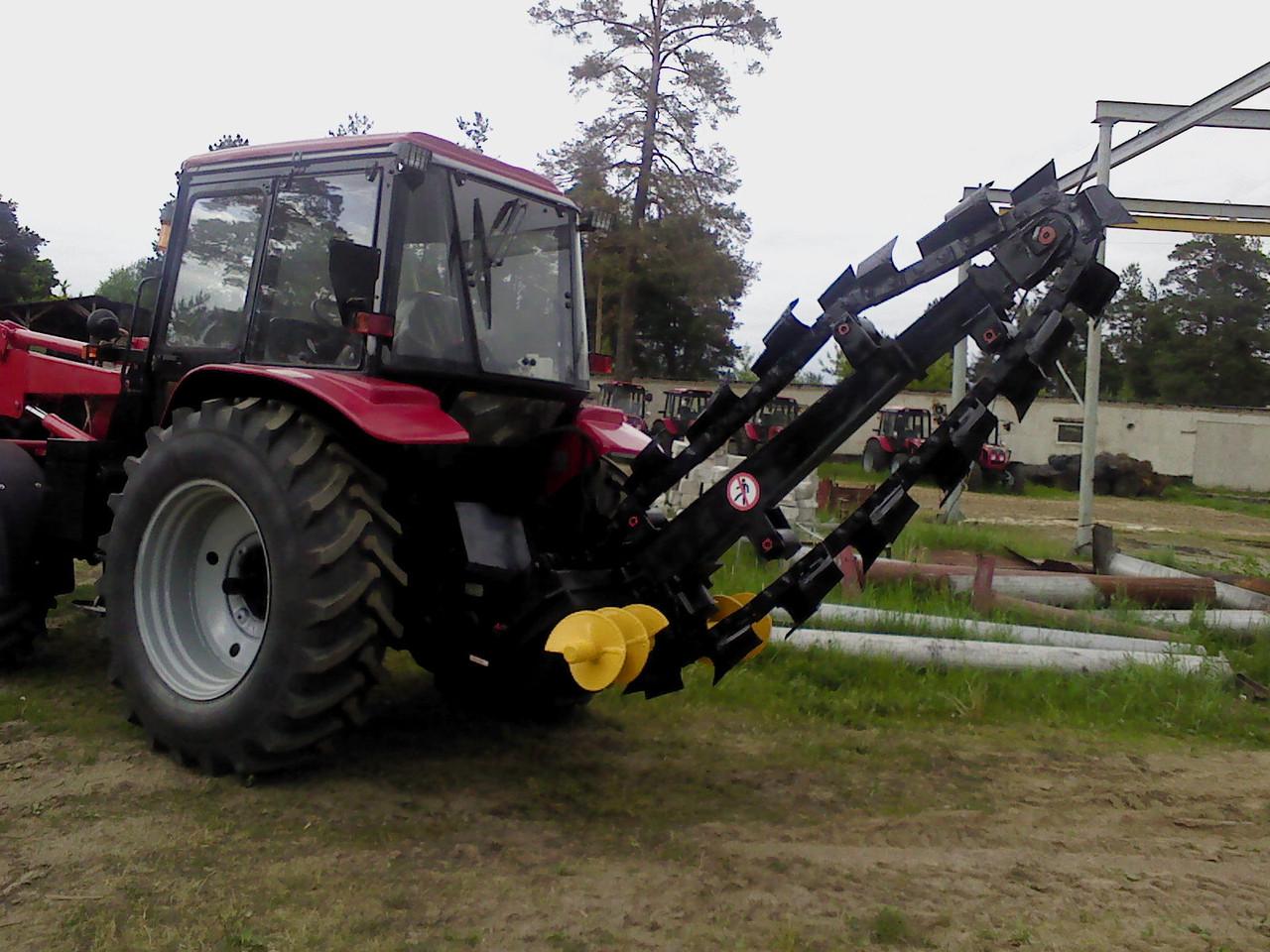

• Цепные — с вращающейся цепью с зубьями, напоминают бензопилу большого размера.

• Дисковые — с массивным фрезерным диском, используются при резке асфальта и твёрдых пород.

• Роторные — с большим горизонтальным или вертикальным барабаном с резцами.

• Шнековые — с буровой конструкцией, применяются в ограниченных условиях.

• Комбинированные — совмещают элементы разных типов для универсальности.

Общее устройство

Стандартный грунторез состоит из следующих узлов:

• Шасси (колёсное или гусеничное)

• Двигатель (дизельный, бензиновый или электрический)

• Рабочий орган (цепной, дисковый, роторный и др.)

• Гидравлическая система привода

• Система управления и безопасности

• Опорные и выравнивающие элементы (для стабилизации глубины резки)

• Транспортировочные и погрузочные устройства (в некоторых моделях)

Классификация

Грунторезы классифицируются по нескольким признакам:

• По способу передвижения: самоходные, прицепные, навесные

• По типу рабочего органа: цепные, дисковые, роторные и др.

• По производительности: лёгкие (до 20 см глубины), средние (20–60 см), тяжёлые (свыше 60 см)

• По типу привода: механические, гидравлические, электрические

• По назначению: дорожные, коммунальные, строительные, горнодобывающие

Основные характеристики

• Глубина резки: 100–1500 мм

• Ширина реза: 50–600 мм

• Производительность: до 300 м/час

• Мощность двигателя: 10–400 л.с.

• Масса машины: от 300 кг до 30 тонн

• Тип шасси: колёсное / гусеничное

• Тип управления: ручное / дистанционное / автоматическое

Основные производители

Мировые производители

• Ditch Witch (США) — мировой лидер в производстве траншеерезов.

• Vermeer (США) — выпускает широкий спектр грунторезов и бурильных установок.

• Trencor (США) — производитель тяжёлых карьерных траншеерезов.

• Barreto (США) — известен компактными моделями для коммунального сектора.

Российские производители

• ЧЕТРА (Группа «Концерн «Тракторные заводы») — выпускает мощные промышленные траншеерезы.

• Амкодор — предлагает навесные и самоходные модели.

• Спецмаш — производит навесное оборудование для тракторов.

Китайские производители

• XCMG

• Zoomlion

• Shandong Rippa Machinery

Эти компании предлагают как самостоятельные машины, так и навесное оборудование, часто по доступной цене.

Интересные факты

• Самый крупный грунторез в мире — Trencor T1760, оснащён дисковым фрезерным колесом диаметром около 4 метров и мощностью более 1000 л.с.

• Компактные модели, например от Barreto, весят менее 300 кг и используются в частном строительстве и коммунальной сфере.

• Некоторые современные траншеерезы оснащаются GPS-навигацией и системой автоматической глубины резки.

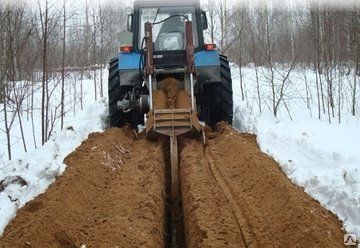

• Цепные траншеерезы применяются даже на арктических станциях — они способны резать мёрзлую почву и лёд.

• На базе грунторезов создаются машины для прокладки кабеля с одновременной засыпкой траншеи.

Область применения

Грунторезы применяются в следующих отраслях:

• Строительство дорог и магистралей

• Прокладка инженерных сетей (газ, водопровод, канализация, кабели)

• Коммунальное хозяйство

• Горнодобывающая промышленность

• Сельское хозяйство (устройство мелиоративных каналов, ирригация)

• Прокладка водоотводов и дренажей

• Устройство фундаментов и узких траншей под сваи и блоки
