Бара

Основное

Траншеекопатель барабанного типа — это специализированная землеройная машина, предназначенная для механизированной прокладки узких и глубоких траншей с помощью вращающегося барабана, оснащённого резцами или зубьями. Такие машины используются в строительстве, при укладке инженерных сетей, п... Подробнее

Траншеекопатель барабанного типа — это специализированная землеройная машина, предназначенная для механизированной прокладки узких и глубоких траншей с помощью вращающегося барабана, оснащённого резцами или зубьями. Такие машины используются в строительстве, при укладке инженерных сетей, прокладке трубопроводов, кабелей и других линейных коммуникаций. Более точное и распространённое название этого вида техники — траншейный экскаватор или траншеекопатель, а "бара" — это обиходное сокращение от барабанного траншеекопателя.

Описание

Бара — это траншеекопательная машина, оснащённая рабочим органом в виде цепной или фрезерной системы, установленной на шасси. Позволяет быстро и точно вырывать траншеи под коммуникации, фундаменты или ирригационные системы.

Виды

Существует несколько основных видов траншеекопателей в зависимости от конструкции:

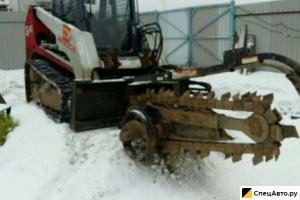

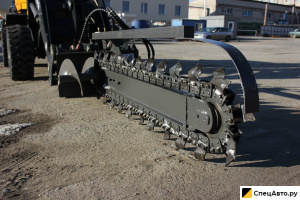

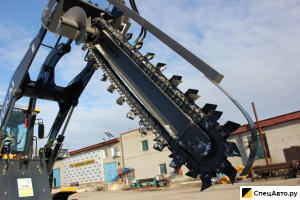

Цепные траншеекопатели — с цепным рабочим органом, напоминающим цепь бензопилы, но значительно увеличенную.
Фрезерные траншеекопатели — с дисковым или барабанным режущим органом.
Колёсные (роторные) траншеекопатели — с вращающимся колёсом с ковшами.
Шнековые траншеекопатели — с винтовым (шнековым) механизмом удаления грунта.
Навесные траншеекопатели — устанавливаются на тракторы или другие тягачи.

История создания

Первые прототипы траншеекопателей появились в начале XX века в США и Германии. Они представляли собой примитивные механизмы с ручным или моторным приводом, используемые для укладки водопроводов и телефонных линий. В 1930–40-х годах началось серийное производство тракторов с навесными траншеекопателями, а в послевоенное время техника получила распространение в СССР, Европе и Азии. Советская промышленность выпускала популярные модели на базе тракторов Т-16, Т-25, Т-150 и других.

Типы

Траншеекопатели классифицируются по типу установки и способу передвижения:

Самоходные — имеют собственное шасси и двигатель.
Навесные — монтируются на базовую технику (тракторы, экскаваторы).
Прицепные — буксируемые машины, приводимые в действие от ВОМ трактора.

Общее устройство

Траншеекопатель включает следующие элементы:

Шасси или рама.
Рабочий орган (цепь, фреза, шнек или ковшевое колесо).
Привод (гидравлический, механический или комбинированный).
Система удаления и отбрасывания грунта (конвейер или отвал).
Система управления (механическая, гидравлическая или электронная).
Опорные и направляющие элементы.

Классификация

Траншеекопатели классифицируются по следующим признакам:

По типу рабочего органа: цепной, фрезерный, ковшевый, шнековый.
По массе: лёгкие (до 1 т), средние (1–5 т), тяжёлые (более 5 т).
По типу установки: навесные, самоходные, прицепные.
По глубине копания: мелкие (до 1 м), средние (1–2 м), глубокие (более 2 м).

Основные характеристики

Глубина копания: от 0,3 до 2,5 м
Ширина траншеи: от 100 до 600 мм
Производительность: от 50 до 500 м/час
Тип рабочего органа: цепной, фрезерный, ковшевый
Привод: гидравлический или механический
Масса машины: от 500 кг до 10 т
Мощность двигателя (для самоходных): от 15 до 150 л.с.

Основные производители

Мировые производители:

Ditch Witch (США) — лидер в производстве компактных и тяжёлых траншеекопателей.
Vermeer (США) — производит широкий спектр бункеров, бровокопателей и буровых установок.
Trencher (Италия) — производит фрезерные и цепные модели для Европы.
Barreto (США) — производитель мини-траншеекопателей.

Российские производители:

ЧКЗ (Челябинский комбайновый завод) — выпускает траншеекопатели ТЗ-1, ТЗ-2.
Промтрактор (Чебоксары) — производит навесное оборудование на базе тракторов.
Уралспецмаш — выпускает машины на базе МТЗ.

Китайские производители:

Shandong Storike — малогабаритные траншеекопатели.
XCMG — тяжёлые самоходные модели.
Foton Lovol — модели навесного и прицепного типа.

Интересные факты

Самые крупные траншеекопатели могут копать траншеи глубиной до 6 метров и шириной до 1 метра.
Компактные траншеекопатели используются в садоводстве и частном строительстве: ширина траншеи — всего 10 см.
Некоторые модели оснащаются GPS-навигацией и системами лазерного нивелирования.
В США и Германии траншеекопатели активно используются для прокладки кабелей интернета и волоконной связи.

Скрыть

Общие характеристики

Глубина копания: от 0,3 до 2,5 м

Ширина траншеи: от 100 до 600 мм

Производительность: от 50 до 500 м/час

Тип рабочего органа: цепной, фрезерный, ковшевый

Привод: гидравлический или механический

Область применения

Область применения Строительство коммуникаций (кабельные и трубопроводные трассы). Прокладка газопроводов, водопроводов и дренажных систем. Монтаж систем полива в сельском хозяйстве. Прокладка электрических сетей и волоконно-оптич... Подробнее
