Установки блоков манифольдов

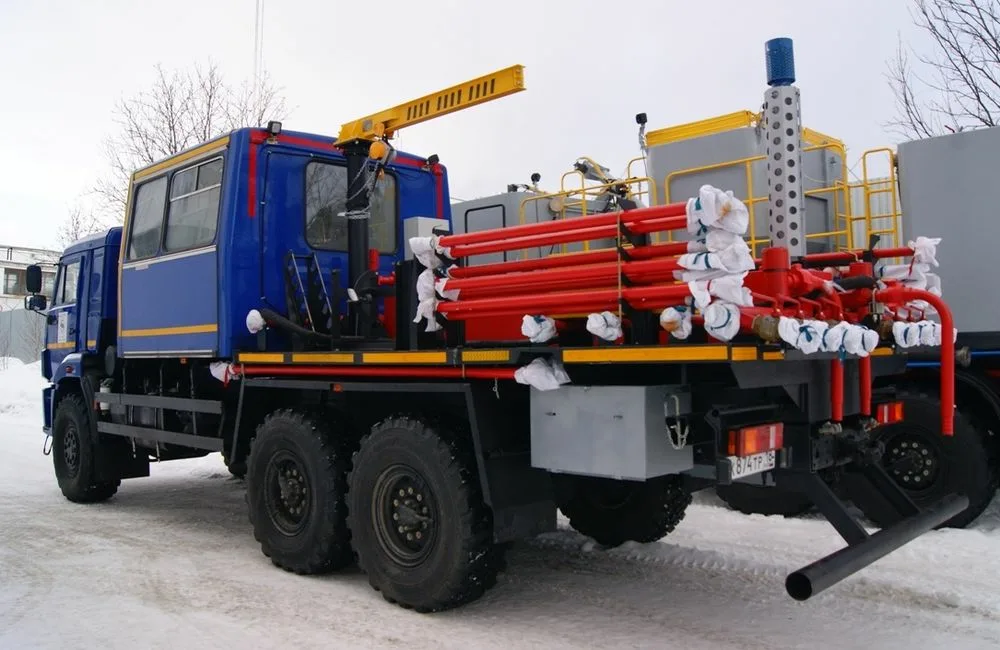

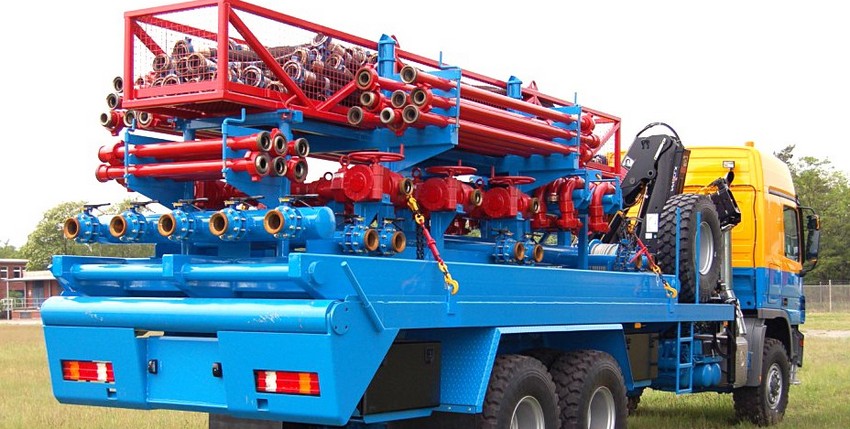

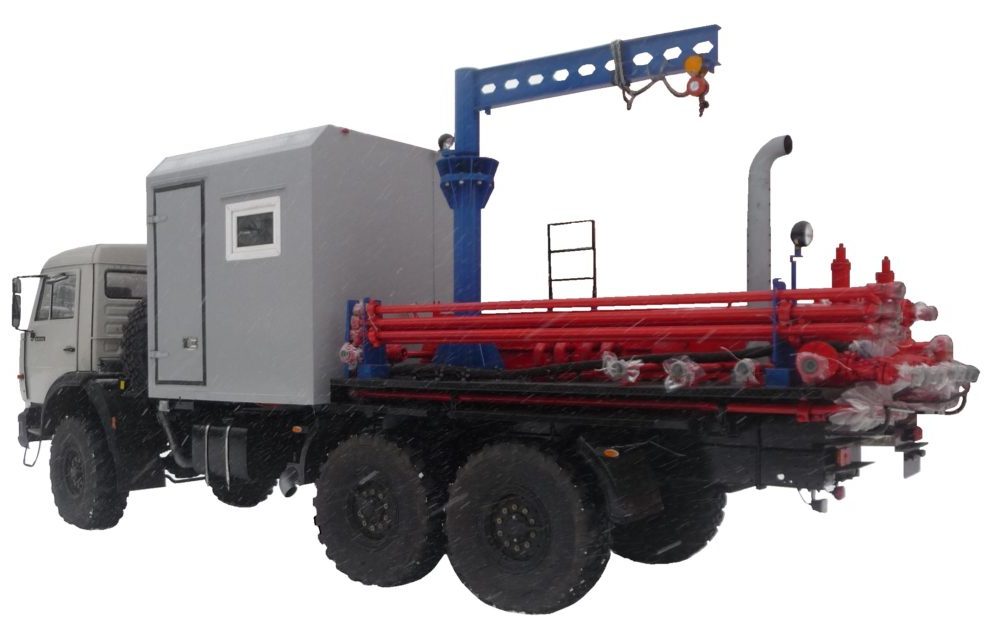

Установка блоков минифольдов на шасси — это специализированный мобильный комплекс, предназначенный для оперативного монтажа и эксплуатации трубопроводной арматуры и систем распределения рабочей среды (обычно жидкостей или газа) на объектах добычи, переработки и транспортировки нефти и газа. Такие установки обеспечивают соединение насосных агрегатов, резервуаров и другой инфраструктуры с помощью компактных распределительных узлов — минифольдов.

Мобильные версии, установленные на автомобильных, прицепных или гусеничных шасси, используются в условиях ограниченного доступа и необходимости быстрой развертки оборудования.

Виды

Существуют различные модификации установок минифольдов, зависящие от:

• Типа транспортной платформы:

  • Автомобильные (на базе шасси КАМАЗ, Урал, МАЗ и др.)

  • Прицепные (полуприцепы и тралы)

  • Контейнерные (устанавливаются на контейнерные рамы ISO)

  • Гусеничные и вездеходные (для северных и труднодоступных районов)

• Назначения:

  • Для буровых установок

  • Для систем нагнетания и закачки

  • Для испытаний на герметичность

  • Для ремонта и профилактики трубопроводов

История создания

Концепция минифольдов возникла с развитием технологий модульной сборки трубопроводов на временных и стационарных объектах нефтегазового комплекса в 1970-х годах. Изначально минифольды представляли собой стационарные узлы, которые требовали сложной транспортировки и долгого монтажа.

В конце XX века, с ростом числа мобильных буровых и транспортных установок, появилась необходимость в создании компактных и перемещаемых блоков. Первые прототипы мобильных минифольдов в России и СНГ начали использоваться в 1990-х годах, часто устанавливались на грузовики КАМАЗ и Урал.

Современные установки представляют собой высокоинженерные мобильные платформы, полностью интегрированные с автоматикой, системами контроля давления и безопасности.

Типы

По конструкции минифольда:

• Линейные — с последовательным размещением соединений

• Гребенчатые (коллекторные) — с симметричной разводкой

• Модульные — с возможностью быстрой перестройки и конфигурации

По способу размещения:

• Открытые — без защитного кожуха

• Контейнеризированные — в утепленном и герметичном блоке

• Складные — трансформируемые конструкции для быстрой сборки на месте

Общее устройство

Типовая установка блоков минифольдов на шасси включает в себя следующие основные элементы:

• Шасси — автомобильное или прицепное с рамной конструкцией, предназначенное для размещения надстройки

• Опорная рама — сварная конструкция для монтажа оборудования

• Минифольды — блоки распределения с запорной и регулирующей арматурой

• Коллекторы и соединения — трубопроводы, фланцы, муфты, тройники

• Система управления — пульты ручного или автоматического управления, датчики давления, температуры и протока

• Гидравлическая система — приводы для арматуры, насосы, манометры

• Система безопасности — предохранительные клапаны, блокировки, контроль утечек

• Освещение и обогрев — для работы в условиях низких температур

• Люки, двери, защитные кожухи — для доступа к внутренним узлам

Классификация

По типу перемещаемой среды:

• Для воды и растворов

• Для нефти и нефтепродуктов

• Для газа

• Для химически агрессивных жидкостей

По рабочему давлению:

• Низкого давления (до 2 МПа)

• Среднего давления (2–10 МПа)

• Высокого давления (от 10 МПа)

По области применения:

• Наземные (для степных и пустынных условий)

• Арктические (с усиленным утеплением и защитой)

• Морские (коррозионностойкие исполнения)

Основные характеристики

• Рабочее давление: от 1 до 105 МПа

• Пропускная способность: до 1000 м³/ч

• Диаметр присоединений: от DN25 до DN300

• Масса установки: от 2 до 15 тонн

• Габаритные размеры (Д×Ш×В): от 4×2×2 м до 12×2,5×3 м

• Температурный диапазон эксплуатации: от −50 до +50 °C

• Материалы: сталь 09Г2С, 12Х18Н10Т, сплавы с антикоррозийной защитой

• Время развертывания: от 30 минут до 2 часов

• Количество выходов: от 2 до 24

Основные производители

На рынке России и стран СНГ присутствуют следующие ключевые производители установок минифольдов:

• ГК "ВолгоНефтеМаш" (г. Волгоград)

• ЗАО "НИИМаш-Урал" (г. Екатеринбург)

• НПО "Буровая техника" (г. Ижевск)

• ООО "Нефтемаш-Сервис" (г. Альметьевск)

• АО "УралСпецТранс" (г. Миасс)

• ТК "РосТехМонтаж" (г. Тюмень)

• Технофлот (модульные контейнерные блоки)

• СибАрма (арматурные системы для Крайнего Севера)

Интересные факты

• Самая крупная установка минифольда в России — на 24 выхода и с рабочим давлением 105 МПа — используется на одной из скважин Ямала.

• Самая компактная установка — мобильный минифольд на базе УАЗ Профи, предназначен для быстрой проверки герметичности труб на испытательных площадках.

• В условиях вечной мерзлоты блоки могут комплектоваться системой обогрева на жидкостном теплоносителе, работающей от автономного дизельного генератора.

• Современные установки минифольдов интегрируются в систему автоматизации месторождения через модемы и спутниковую связь.

Область применения

Установки блоков минифольдов находят применение:

• на нефтяных и газовых месторождениях;

• на временных буровых платформах;

• в системах ППД (поддержания пластового давления);

• при гидроразрыве пласта (ГРП);

• на испытательных полигонах;

• при монтаже резервуаров и распределительных узлов;

• в арктических экспедициях и на промыслах Крайнего Севера;

• на морских нефтегазовых платформах.

Они обеспечивают быструю организацию инженерных сетей, снижение времени на подключение оборудования и повышение безопасности трубопроводных операций.
