Земснаряд

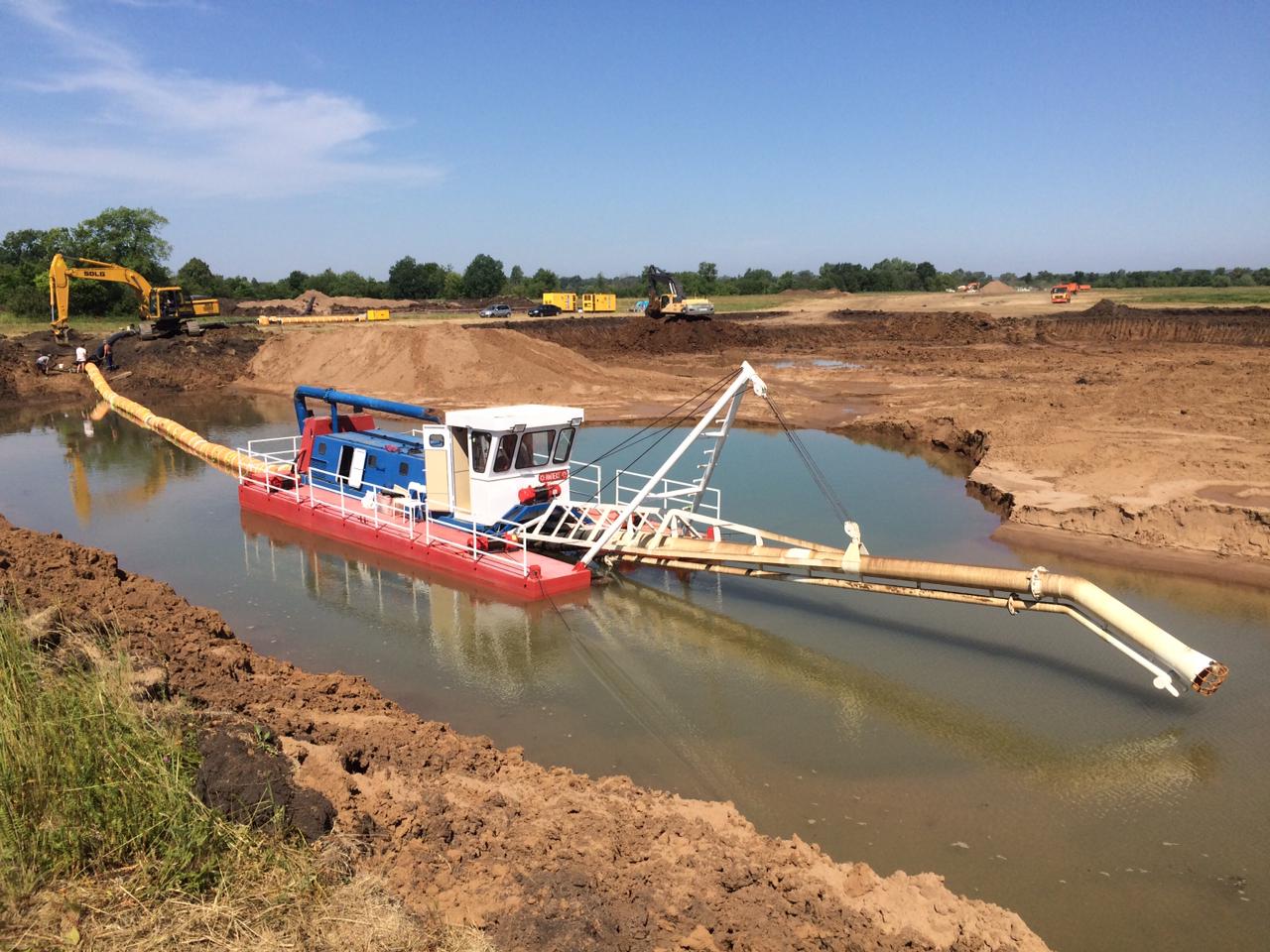

Земснаряд — это специализированное судно или самоходная установка, предназначенная для проведения дноуглубительных, очистных, намывных и добычных работ под водой. Основная задача земснаряда — извлечение грунта (песка, ила, глины, гравия и других донных материалов) с последующей его транспортировкой на берег или в отвал. Земснаряды активно используются в гидротехническом строительстве, мелиорации, добыче полезных ископаемых и содержании судоходных каналов.

Виды

Существует несколько основных видов земснарядов, различающихся по принципу действия и типу добычи:

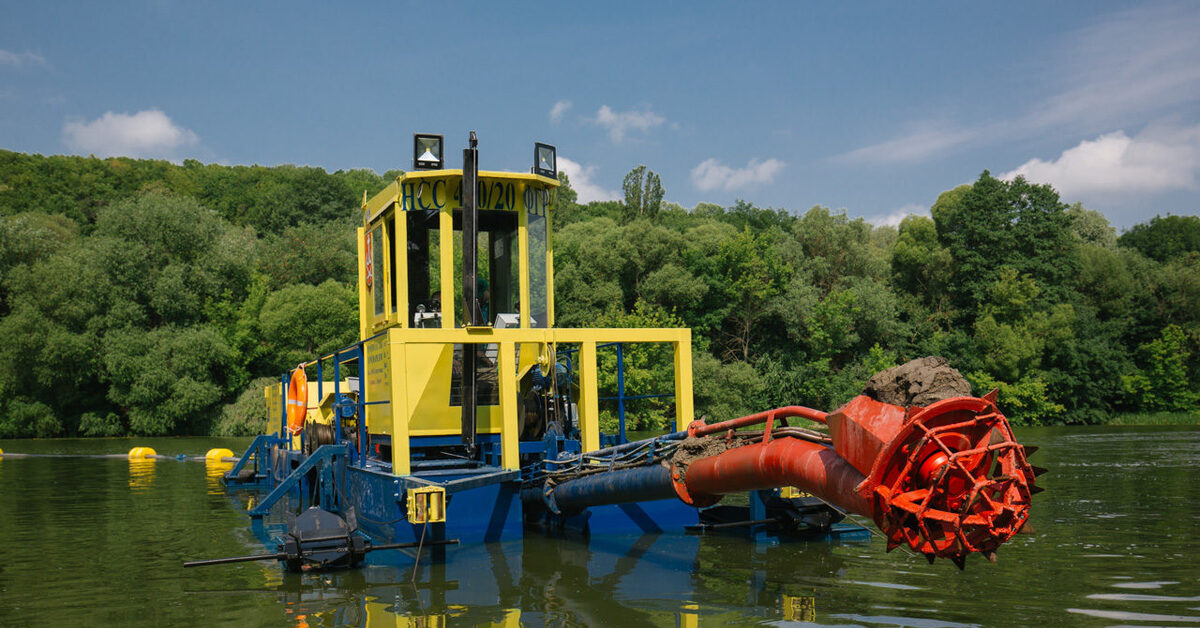

• Резаковые (фрезерные)

• Насосные (гидромониторные)

• Механические (черпаковые, грейферные)

• Баровые

• Эжекторные

• Самоходные и несамоходные

• Плавучие и стационарные

История создания

История земснарядов восходит к эпохе развития речной и морской торговли. Первые прообразы земснарядов существовали ещё в Древнем Китае и Древнем Египте, где применялись простейшие черпальные устройства. В Европе первый механизированный черпаковый земснаряд был построен в XVII веке в Нидерландах — стране, активно осваивавшей осушенные земли.

С развитием паровых машин в XIX веке появились земснаряды с паровыми насосами. В XX веке широкое распространение получили дизельные и электрические земснаряды с фрезерными, насосными и эжекторными установками.

Типы

Типы земснарядов определяются по их функциональному назначению и конструктивным особенностям:

• Дноуглубительные — для увеличения глубины фарватеров и портов.

• Намывные — для создания новых земельных участков и расширения берегов.

• Очистные — для удаления ила, загрязнений, водной растительности.

• Добычные — используются при добыче песка, гравия и золота.

• Индустриальные — в составе горнодобывающего и строительного оборудования.

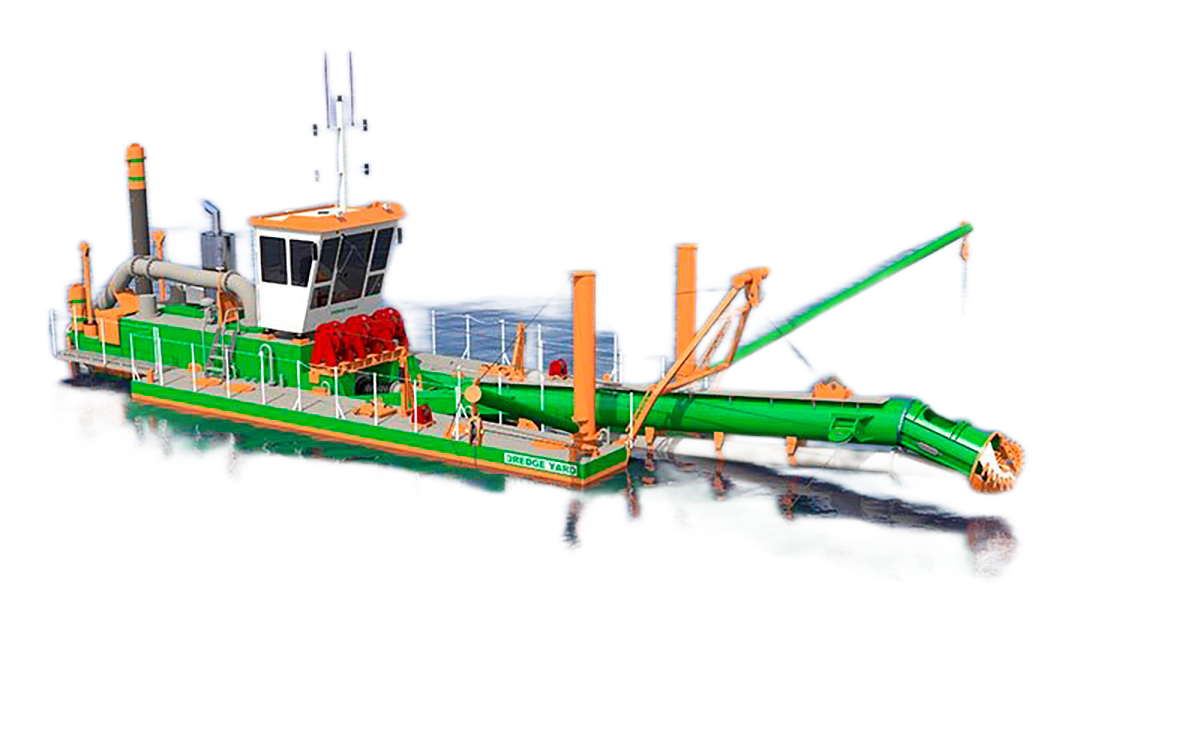

Общее устройство

Земснаряд состоит из нескольких основных компонентов:

• Понтон (плавучая основа или стационарная платформа)

• Грунтозаборное устройство (фреза, грейфер, черпак, баровая установка)

• Грунтовый насос или эжектор

• Напорные трубопроводы (пульпопроводы)

• Система позиционирования (якорные лебёдки, сваи или ходовые механизмы)

• Энергетическая установка (дизельная, электрическая или гибридная)

• Система управления и автоматики

Классификация

Земснаряды классифицируются по нескольким критериям:

• По способу добычи:

  • Механические (черпаковые, грейферные)

  • Гидравлические (с фрезой или гидромонитором)

• По мобильности:

  • Самоходные

  • Несамоходные (перемещаются буксиром или якорями)

• По принципу действия:

  • Режущие

  • Вакуумные (насосные)

  • Баровые

• По мощности:

  • Малой (до 100 кВт)

  • Средней (от 100 до 1000 кВт)

  • Большой (свыше 1000 кВт)

Основные характеристики

• Производительность: от 50 до 10 000 м³/ч

• Глубина черпания: от 1 до 50 м и более

• Дальность подачи пульпы: до 3000 м (с бустерами — более)

• Мощность насосов: 50–3000 кВт

• Диаметр пульпопровода: от 150 до 1000 мм

• Энергоснабжение: дизель-генератор, электродвигатель

• Тип фрезы: дисковая, цепная, роторная

• Масса оборудования: от 5 до 500 т

Основные производители

Мировые производители:

• Royal IHC (Нидерланды)

• Damen Dredging Equipment (Нидерланды)

• Ellicott Dredges (США)

• DSC Dredge (США)

• HID Dredging Equipment (Китай)

Российские производители:

• Завод «Ливадия» (Приморский край)

• АО «Волжский завод»

• НПО «Рифей» (Челябинск)

• Технопромимпорт (Москва)

• Завод «Морская техника» (Санкт-Петербург)

Китайские производители:

• Qingzhou Julong Environment Technology

• Weifang Jin Meng Dredger Co.

• HID Dredger Co., Ltd

• Yongsheng Dredging Machinery

Интересные факты

• Один из самых мощных земснарядов в мире — “Spartacus” от DEME (Бельгия), оснащён двигателем мощностью более 40 000 кВт и способен добывать грунт на глубине до 45 м.

• В Нидерландах активно применяют земснаряды для создания искусственных островов и укрепления берегов.

• Существуют мини-земснаряды, помещающиеся в кузов автомобиля — их используют для очистки прудов, каналов и декоративных водоёмов.

• Некоторые модели могут работать в полностью автоматическом режиме с удалённым управлением.

• В СССР земснаряды активно использовались для намыва новых районов в крупных городах — например, в Санкт-Петербурге (Васильевский остров, Крестовский остров).

Область применения

Земснаряды применяются в различных отраслях и сферах:

• Гидротехническое строительство (порты, каналы, плотины)

• Углубление и поддержание фарватеров

• Намыв территории (берегоукрепление, расширение суши)

• Добыча полезных ископаемых (песок, гравий, золото)

• Очистка водоёмов от ила, мусора и водорослей

• Мелиорация и осушение заболоченных территорий

• Экологические проекты (рекультивация, устранение загрязнений)
