Стабилизатор грунта

Стабилизатор грунта — это специализированная строительная машина, предназначенная для измельчения, перемешивания и улучшения физико-химических свойств грунтов и дорожных оснований с помощью различных добавок. Используется при строительстве и ремонте автомобильных и аэродромных покрытий, а также при укреплении слабых оснований под строительные объекты.

Описание

Стабилизатор грунта — это самоходная или прицепная машина, оснащённая мощным фрезерно-смесительным барабаном, который разрушает структуру грунта, перемешивает его с вяжущими (цемент, известь, битумные эмульсии) и обеспечивает однородность смеси. После обработки грунт приобретает повышенные прочностные характеристики.

Виды

Стабилизаторы грунта делятся на несколько видов в зависимости от конструкции и способа передвижения:

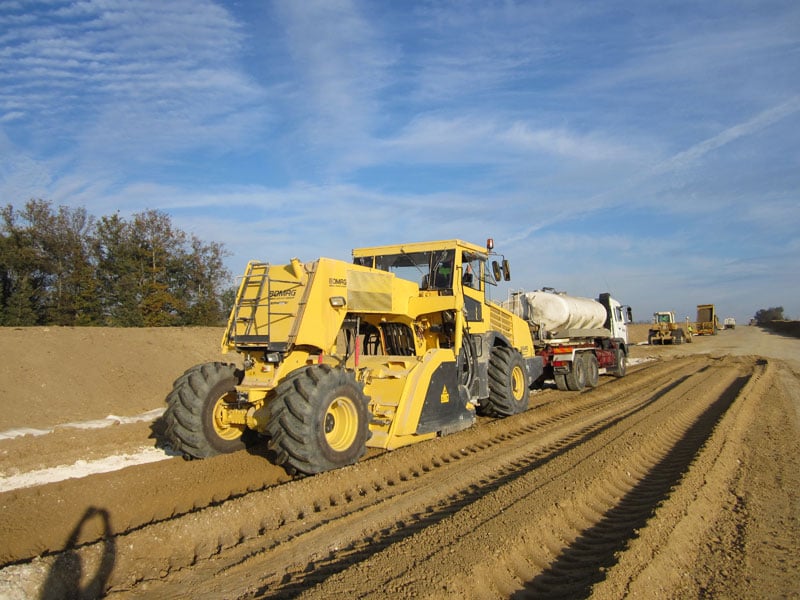

• Самоходные стабилизаторы — имеют собственное шасси и двигатель, способны работать автономно.

• Прицепные стабилизаторы — агрегатируются с тягачом (трактором), получают привод от ВОМ.

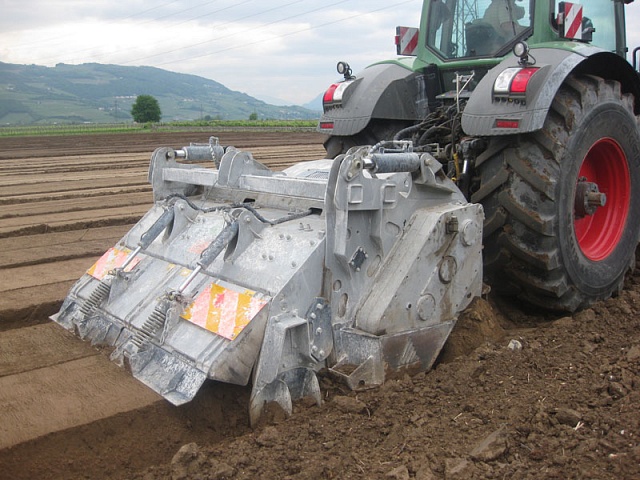

• Навесные стабилизаторы — устанавливаются на тракторы и экскаваторы.

История создания

Первые технологии стабилизации грунтов начали применяться в 1930-х годах в США и Германии при строительстве дорожной инфраструктуры. Изначально стабилизация проводилась вручную — грунт смешивали с известью или цементом с помощью лопат и плугов. Первые машины, аналогичные современным стабилизаторам, появились в 1950–60-х годах, когда начали использовать дорожные фрезы и тракторы с прицепными смесителями. Массовое распространение самоходных моделей началось в 1980-х годах благодаря компаниям Wirtgen и Caterpillar.

Типы

Стабилизаторы грунта различаются по способу стабилизации:

• Механические — работают только за счёт перемешивания грунта.

• Сухие — используют сухие вяжущие вещества (цемент, известь).

• Мокрые (эмульсионные) — применяют битумные эмульсии или воду.

• Комбинированные — способны работать с сухими и жидкими добавками.

Общее устройство

Современный стабилизатор грунта включает следующие основные элементы:

• Фрезерно-смесительный барабан — основное рабочее устройство, врезается в грунт и перемешивает его с добавками.

• Двигатель — дизельный, мощностью от 300 до 800 л. с. (в зависимости от модели).

• Ходовая часть — колёсная или гусеничная.

• Система подачи вяжущих веществ — может быть интегрированной или подключаемой.

• Кабина оператора — оборудована системами управления, кондиционирования и навигации.

• Гидравлическая система — управляет глубиной фрезерования и движением механизмов.

Классификация

Стабилизаторы классифицируются по следующим признакам:

• По типу шасси:

  • Колёсные

  • Гусеничные

• По глубине обработки:

  • До 300 мм

  • 300–500 мм

  • Свыше 500 мм (глубокая стабилизация)

• По способу передвижения:

  • Самоходные

  • Прицепные

  • Навесные

• По типу привода рабочего органа:

  • Механический

  • Гидравлический

Основные характеристики

• Мощность двигателя: от 300 до 800 л. с.

• Глубина фрезерования: 200–600 мм

• Ширина захвата: 2,0–2,5 м

• Скорость обработки: 0,5–2,5 км/ч

• Тип шасси: колёсное или гусеничное

• Масса машины: от 10 до 35 тонн

• Объём бака для вяжущих: до 1000 л (встроенные системы)

• Система управления: ручная, полуавтоматическая, автоматическая (с GPS и датчиками глубины)

Основные производители

Мировые производители:

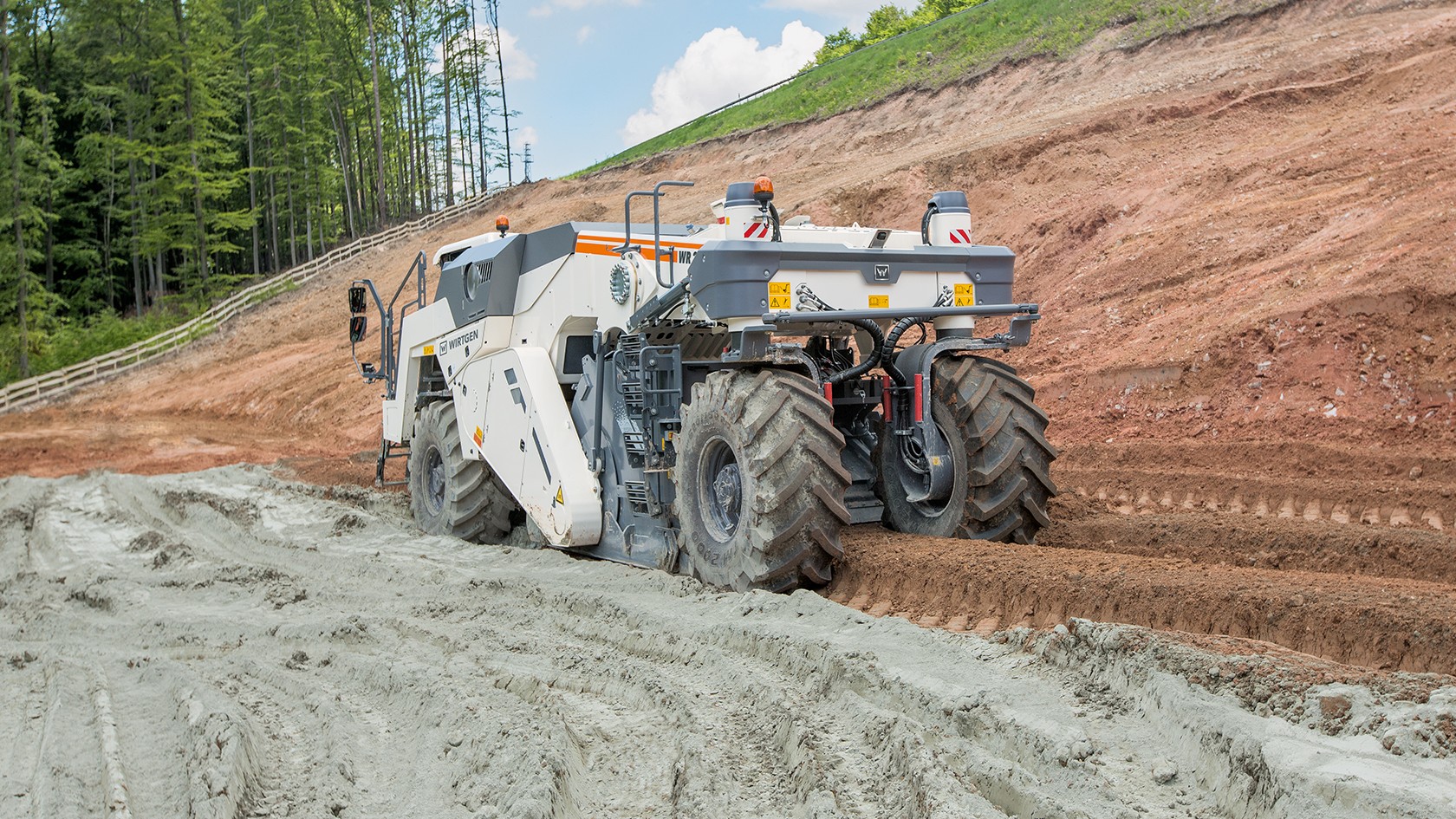

• Wirtgen (Германия) — мировой лидер, серия WR (WR 240, WR 250).

• Caterpillar (США) — модели RM300, RM500.

• Bomag (Германия) — стабилизаторы RS 460, RS 500.

• Terex (США) — модели RS446C, RS950.

• Roadtec (США) — стабилизаторы SX-5, SX-6.

• Fayat Group (Франция) — производит под брендом Marini.

Российские производители:

• Тонар — выпускает прицепные стабилизаторы.

• ЧЕТРА — производит модифицированные машины на гусеничном шасси.

• Амкодор (Беларусь) — модель 6911, используемая в России.

Китайские производители:

• XCMG — модели XLZ250, XLZ2303.

• Zoomlion — серия SRZ.

• SANY — серия RS (например, RS950).

• Liugong — стабилизаторы LGRS250.

Интересные факты

• Стабилизатор Wirtgen WR 250 — один из самых мощных в мире, мощность двигателя достигает 775 л. с.

• Самый лёгкий стабилизатор — навесная модель для тракторов мощностью от 120 л. с., масса около 2 тонн.

• Некоторые современные стабилизаторы оснащаются системой автоматического дозирования вяжущих веществ в зависимости от плотности и влажности грунта.

• Стабилизаторы могут использоваться на взлётно-посадочных полосах, в зонах вечной мерзлоты и в пустынях.

Область применения

Стабилизаторы грунта используются в следующих сферах:

• Строительство и реконструкция автомобильных дорог и автомагистралей.

• Укрепление оснований аэродромов и взлётно-посадочных полос.

• Подготовка строительных площадок под жилые, промышленные и инфраструктурные объекты.

• Устройство и восстановление временных дорог, лесных и сельскохозяйственных маршрутов.

• Укрепление обочин, насыпей и откосов.

• Геотехническое строительство (противооползневая стабилизация грунта).
