Рециклер

Рециклер — это специализированная дорожно-строительная машина, предназначенная для восстановления и стабилизации оснований дорожного полотна. Также часто используется название стабилизатор грунта. Основная функция — разрушение и переработка верхних слоёв асфальта, гравия, щебня или грунта с последующим смешиванием их с вяжущими добавками (цементом, битумной эмульсией, известью и др.) для получения однородной стабилизированной массы. Благодаря этому уменьшаются затраты на строительство и ремонт дорог, повышается долговечность покрытия.

Виды

Рециклеры делятся на несколько категорий в зависимости от функциональности и способа применения:

• Холодные рециклеры — работают без нагрева, смешивая дорожные слои с добавками прямо на месте.

• Горячие рециклеры — применяются для переработки асфальта с подогревом, чаще используются при ямочном ремонте.

• Стабилизаторы грунта — машины, предназначенные специально для уплотнения и улучшения несущих свойств грунта при строительстве дорог и аэродромов.

История создания

Идея переработки дорожного покрытия на месте появилась в 1960-х годах как ответ на необходимость снижения затрат на капитальный ремонт дорог. Первые стабилизаторы грунта и рециклеры представляли собой прицепные устройства, агрегатируемые с тракторами. В 1980–1990-х годах ведущие мировые производители (Wirtgen, Caterpillar) разработали самоходные машины с мощными роторами и системой дозированной подачи вяжущих компонентов. В XXI веке машины стали более универсальными и высокотехнологичными: появились автоматические системы управления и GPS-навигация.

Типы

По конструкции и назначению различают следующие типы:

• Самоходные рециклеры — имеют собственный двигатель и ходовую часть, обладают высокой производительностью и автономностью.

• Навесные или прицепные стабилизаторы — агрегатируются с тракторами или другой тяжёлой техникой, используются преимущественно на небольших объектах.

• Комбинированные рециклеры — могут выполнять как функции стабилизации, так и рециклирования асфальта.

Общее устройство

Основные конструктивные элементы рециклеров:

• Рама и ходовая часть — обеспечивает мобильность машины.

• Двигатель — чаще всего дизельный, высокой мощности (от 300 до 1000 л.с.).

• Фрезерный барабан (ротор) — главный рабочий орган, разрыхляет и перемешивает материал.

• Система подачи вяжущих компонентов — включает баки, насосы, шланги и форсунки.

• Кабина оператора — с органами управления и системами автоматического контроля.

• Системы автоматического нивелирования — поддерживают постоянную глубину обработки.

Классификация

Рециклеры можно классифицировать по следующим признакам:

• По способу обработки:

  • с предварительным измельчением,

  • с одновременным измельчением и стабилизацией.

• По глубине обработки:

  • до 200 мм,

  • до 400 мм и более.

• По типу шасси:

  • колёсные,

  • гусеничные.

• По производительности:

  • малые (до 300 т/ч),

  • средние (300–600 т/ч),

  • высокопроизводительные (более 600 т/ч).

Основные характеристики

• Мощность двигателя: от 300 до 1000 л.с.

• Рабочая ширина: 2000–2500 мм

• Глубина фрезерования: до 500 мм

• Скорость обработки: 2–5 км/ч

• Объём бункеров для вяжущих: 300–1000 л

• Масса машины: 15–30 т

• Тип трансмиссии: гидростатическая или механическая

• Система управления: ручная/автоматическая/с поддержкой GPS

Основные производители

Мировые производители:

• Wirtgen (Германия) — мировой лидер, производит модели WR 240, WR 250.

• Caterpillar (США) — производит серию RM.

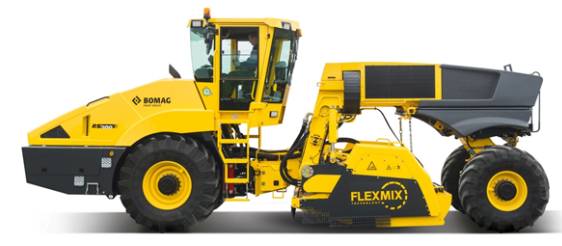

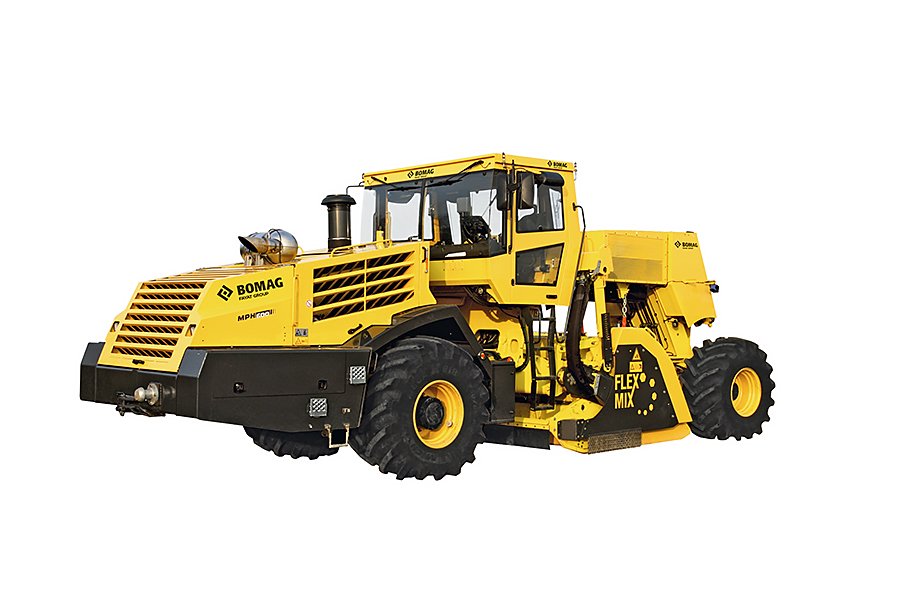

• Bomag (Германия) — модели RS 500, MPH 600.

• Terex Roadbuilding (США) — рециклеры для крупного ремонта.

• Volvo Construction Equipment (Швеция) — стабилизаторы грунта среднего класса.

Российские производители:

• ЧСДМ (Челябинск) — модели на базе тракторов.

• ДСТ-УРАЛ — опытное производство отечественных стабилизаторов.

• ЗАО Техкомплект — стабилизаторы серии СГ.

Китайские производители:

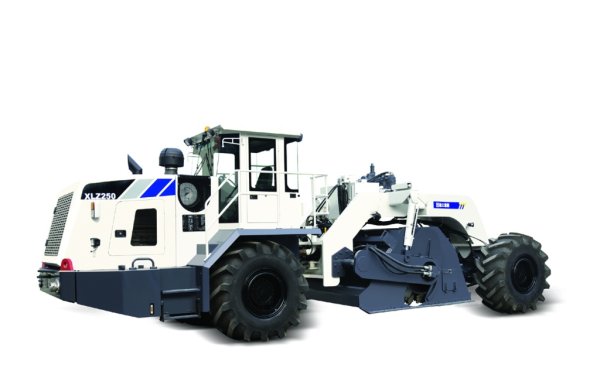

• XCMG — модель XL210K.

• Zoomlion — производит комбинированные стабилизаторы.

• SANY — предлагает машины с конкурентной ценой и высокой мощностью.

Интересные факты

• Самый мощный рециклер в мире — Wirtgen WR 4200 с мощностью двигателя 1000 л.с.

• Компактные модели стабилизаторов могут использоваться в стеснённых условиях, например, при ремонте внутриквартальных проездов.

• Некоторые модели оснащаются автоматической системой подачи цемента с точностью до 1%.

• В Канаде используются стабилизаторы, способные работать при температуре до –25 °C.

• В Индии и Африке рециклеры применяются для стабилизации глиняных и песчаных дорог с добавлением битума.

Область применения

• Ремонт и реконструкция автомобильных дорог (в т.ч. методом холодной регенерации).

• Строительство новых дорог с минимальным использованием первичных материалов.

• Укрепление обочин и оснований.

• Строительство аэродромов и промышленных площадок.

• Повышение несущей способности слабых грунтов на стройплощадках.

• Укладка временных и постоянных дорог в карьерах, на лесозаготовках и в сельском хозяйстве.
