Виброплиты

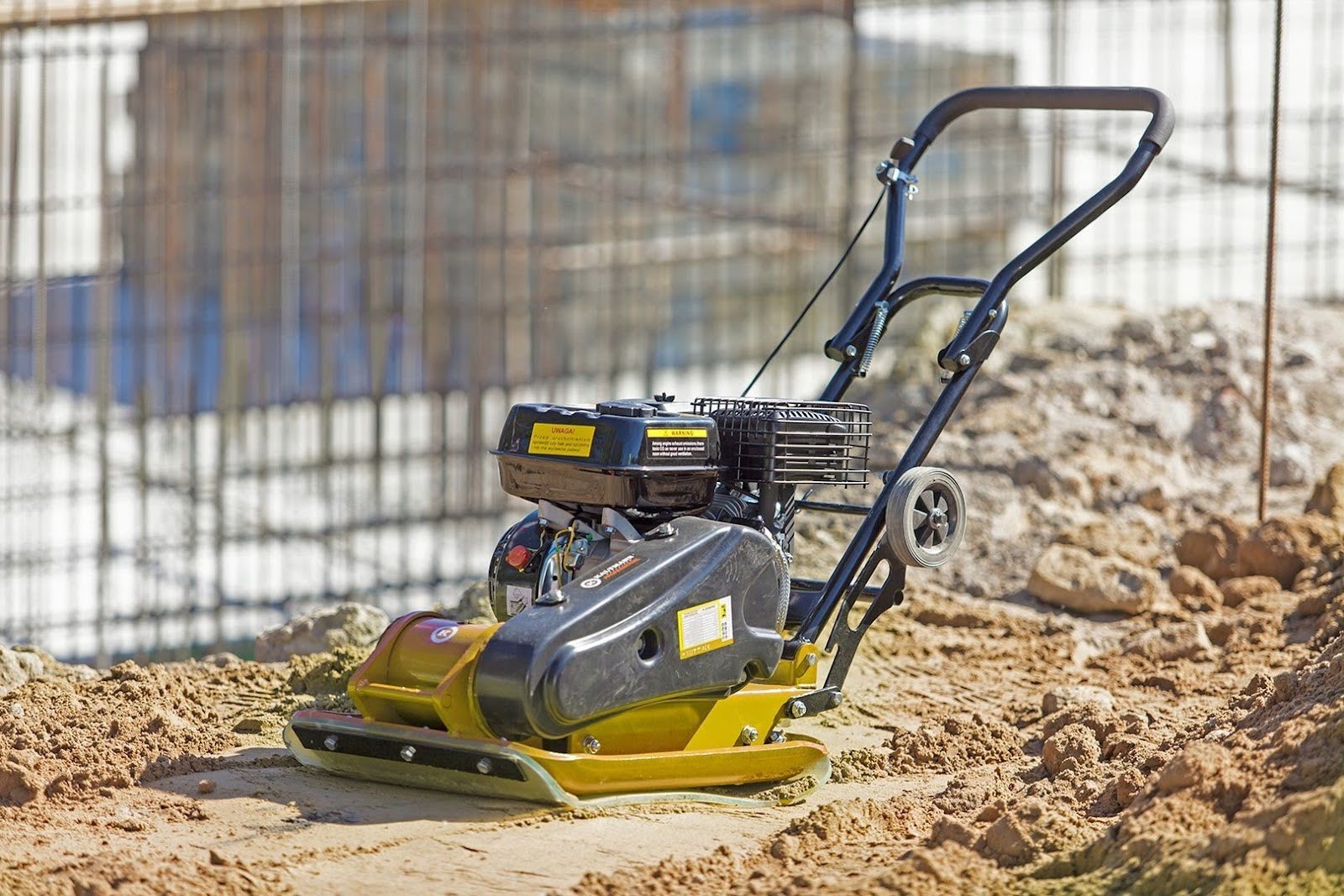

Виброплиты – разновидность строительного оборудования, упрощающая и ускоряющая процесс уплотнения сыпучих материалов. Они имеют тяжелое основание, которое совместно с механизмом, вызывающим колебания рабочей плиты, эффективно уплотняет поверхность грунтового, песчаного, щебневого слоев. Большинство моделей отличается высокой маневренностью, что позволяет осуществлять ремонтно-строительные работы на стесненных и неудобных участках.

Устройство и принцип работы виброплит

Основные узлы вибрационных плит:

рабочая платформа – плоский металлический элемент, передающий вибрации на трамбуемую поверхность;

вибровозбудитель – обычно представляет собой цилиндр, в котором смонтирован дисбалансный вал;

рама с двигателем – бензиновым, электрическим, на дизтопливе;

рукоять, с помощью которой оператор управляет трамбовочным оборудованием, или пульт дистанционного управления.

Принцип работы заключается в колебательном воздействии плиты на поверхность материала. При этом мелкие частицы осыпаются вниз, за счет чего повышается плотность слоя. Под весом оборудования происходит прессование материала.

Виды виброплит

Работу этого оборудования обеспечивают двигатели: бензиновые, дизельные, электрические. По направлению движения виброплиты бывают прямоходными и реверсивными с гидравлическим реверсом. Реверсивные модели позволяют вести работы в стесненных условиях, на узких участках.

При выборе подходящего оборудования учитывают:

массу, кг;

мощность, кВт;

экономичность расхода топлива;

размер рабочей плиты – ширина и длина в мм;

частота вибрационных движений, Гц;

амплитуда вибраций, мм;

скорость перемещения, м/мин.

Как правильно пользоваться виброплитой-трамбовкой

Перед использованием трамбовочного оборудования необходимо обследовать его визуально, убедиться в надежной фиксации всех элементов, наличии бензина или дизтолпива для ДВС, электропитания в сети – для электродвигателей. Перед запуском двигателя в работу агрегат устанавливают на ровной поверхности. Пуск, в зависимости от модели, осуществляется ручным стартером или кнопкой.

Как правильно трамбовать виброплитой:

участок должен быть выровнен и расчищен;

материал не должен быть слишком мокрым (после дождя) или совсем сухим;

при проведении работ оператору необходимо находиться сзади оборудования;

оператору нельзя наклоняться над виброплитой или искусственно ускорять ее ход, повышать интенсивность трамбовки;

при изменении направления, в котором движется плита, необходимо быстро переместиться за агрегат, чтобы избежать травмирования;

соблюдать время беспрерывной работы (обычно 40 минут) и технологического перерыва (обычно 10-20 минут), указанные в техническом паспорте.

Как трамбовать виброплитой грунт

Пучинистые грунты способны выталкивать фундамент при морозном пучении. Поэтому такие грунты снимают на определенную глубину и заменяют их песком или песчаным грунтом. Если же глины и суглинки оставляют, то для их уплотнения используют не виброплиты, а вибротрамбовки или виброкатки. Песчаные грунты трамбуют послойно за три-четыре прохода (на каждом слое).

Как правильно работать виброплитой на песке – основные моменты

Песок уплотняют следующим образом:

базовую поверхность очищают от мусора и выравнивают;

насыпают ровный песчаный слой;

песок смачивают до тех пор, пока при сжатии он не перестает рассыпаться;

делают 3-4 прохода виброплитой;

проверяют степень уплотнения, если она достаточная – укладывают второй слой, если нет – выполняют еще один-два прохода;
на последующих слоях все операции повторяются.

По окончании трамбовки последнего слоя проверяют степень уплотнения. В общем случае достаточно коэффициента уплотнения 0,95-96. При установке колонн требуется более высокий коэффициент, для достижения которого дополнительно применяют более эффективное трамбовочное оборудование.

Внимание! Отсутствие или недостаточное увлажнение песка приводит к интенсивному пылеобразованию, что, в свою очередь, становится причиной запыления окружающего пространства, засорения воздушного фильтра и перегрева виброплиты. Переувлажнение мешает эффективному сцеплению частиц материала между собой.

Как трамбовать виброплитой песок перед заливкой бетонного пола:

готовят базовую поверхность – очищают и выравнивают;

насыпают щебневый или гравийный слой, трамбуют его;

насыпают песчаную подстилающую подушку в два слоя, после укладки каждого слоя его увлажняют и трамбуют.

Для устройства мягкого подстилающего слоя под бетонный пол используют песок, соответствующий требованиям ГОСТа 8735-88: карьерный мытый или сеяный, речной. Для получения ровной песчаной подушки на поверхности базового пола устанавливают колышки.

Как правильно трамбовать щебень виброплитой – рекомендации

Сложность уплотнения щебня заключается в разных размерах его зерен. Часто выбирать оптимальную толщину щебневого слоя приходится опытным путем. После укладки слоя осуществляют 4 прохода и измеряют коэффициент уплотнения. Если его величина меньше заданной, то, в отличие от трамбовки песка, последующие проходы не приведут к желаемому результату. В этом случае необходимо снять с поверхности некоторую часть щебня и только после этого повторить уплотнение. Для работы со щебнем обычно применяются вибрационное оборудование с гофрированной плитой.

Уплотнение известнякового щебня крупных фракций (более 20 мм) вызывает некоторые сложности. Для этой цели необходимо использовать только тяжелые виброплиты (от 150 кг). Применение легкого оборудования приводит к плотному сцеплению частиц в верхней части слоя и отсутствию уплотнения в его нижней части. Виброплитами массой 100 кг можно укладывать материал фракцией до 20 мм.

Как правильно использовать виброплиты при укладке тротуарной плитки

При уплотнении плиточного слоя используются агрегаты с рабочими плитами, на которые закрепляются коврики из полиуретана или резины, предотвращающие разрушение хрупких ФЭМ. Рекомендуется использовать полиуретанованые коврики, поскольку они не оставляют темных пятен на поверхности плитки и имеют длительный рабочий период. Резиновые изделия дешевле, но быстро изнашиваются.

Для уплотнения ФЭМ подходят легкие виброплиты массой до 90 кг средней мощности. Тяжелые модели провоцируют растрескивание тротуарной плитки или ее вдавливание в песчаное основание ниже общего уровня.

Как правильно трамбовать асфальтобетонную смесь виброплитами

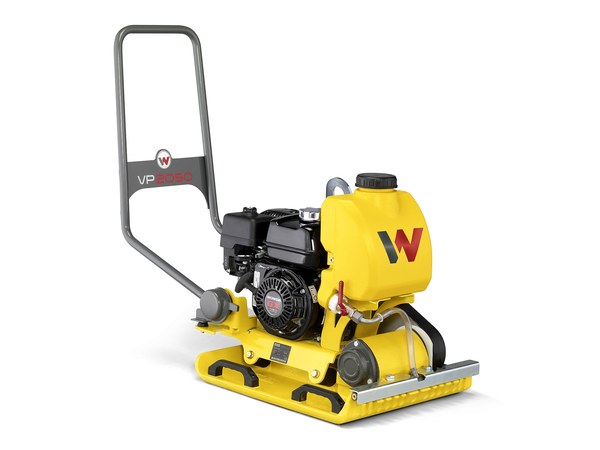

Для трамбовки асфальта используются агрегаты массой 60-90 кг с системой подачи воды, которая во время уплотнения предотвращает прилипание смеси к рабочей платформе. Плита должна быть ровной со скругленными краями. Тяжелые модели приводят к образованию на поверхности трещин и сколов.

Как правильно трамбовать виброплитами песок, щебень и другие материалы – правила техники безопасности

Основные правила безопасности, которые необходимо соблюдать при работе с вибрационными плитами во избежание травматизма:

Оператор должен работать в защитной одежде, наушниках, очках.

Запрещено оставлять агрегат во включенном состоянии без присмотра.

При трамбовке наклонной поверхности виброплита передвигается сверху вниз. Оператор и другие работники должны стоять выше виброустройства.

Использовать вибрационное оборудование в пожароопасных и взрывоопасных зонах запрещено.

Если агрегат опрокидывается, то его отключают, а затем устанавливают в первоначальное положение.

При наезде на препятствие виброплиту выключают, а затем устраняют препятствие и осматривают устройство.

Разворачивать оборудование можно только одной рукой.

Во время рабочего процесса оператор должен следить, чтобы между руками, ногами и рабочей поверхностью сохранялась определенная дистанция.

Оператору необходимо быть внимательным при работе на оборудовании с высоким центром тяжести и опорной поверхностью малой площади.

В стесненных помещениях рекомендуется использовать виброплиты, которыми можно управлять с помощью пульта дистанционного управления. Такие модели стоят дороже, но их стоимость оправдана безопасностью эксплуатации. Скрыть

Конкретная сфера применения этого оборудования во многом зависит от его массы: легкие модели до 75 кг применяются при укладке ФЭМ и благоустройстве придомовых территорий; универсальное оборудование – 75-90 кг, используется при уплотнении подушек под полы и фундаменты, асфальтное покрытие, при сооружении автостоянок; модели средней тяжести – востребованы для трамбовки оснований под фундаменты, засыпки траншей после прокладки в них труб или кабелей, усиления насыпей; тяжелое оборудование – применяется при ведении ремонтно-строительных работ на крупных объектах. Скрыть
