Установка для сварки пластиковых (полиэтиленовых) труб

Установка для сварки полиэтиленовых труб — это специализированное оборудование, предназначенное для соединения пластиковых (преимущественно полиэтиленовых — ПЭ) труб с использованием термического воздействия. Такие установки используются при строительстве и ремонте трубопроводов для водоснабжения, канализации, газоснабжения и других инженерных сетей.

Описание

Установка для сварки полиэтиленовых труб — это комплект оборудования, обеспечивающий термосварное соединение труб методом нагрева и последующего сжатия кромок. Сварка происходит без применения дополнительных материалов — соединение формируется за счёт расплавленного полиэтилена. В результате образуется прочный и герметичный монолитный шов.

Виды

Существует несколько видов сварочных установок в зависимости от технологии соединения:

• установки для стыковой сварки;

• установки для сварки в раструб;

• установки для сварки с использованием электросварных фитингов;

• универсальные установки с несколькими режимами.

История создания

Технология термосварки полиэтиленовых труб начала развиваться в 1960-х годах с ростом популярности пластиковых труб в коммунальном и промышленном строительстве. Первыми сварочными установками были простейшие нагревательные устройства с ручным управлением. В 1980-х годах появились автоматические установки с контролем давления и температуры. Современные аппараты оснащаются цифровыми системами управления, регистрацией параметров сварки и возможностью удалённого мониторинга.

Типы

По принципу работы сварочные установки подразделяются на следующие типы:

• Ручные — компактные, используются для небольших диаметров (до 110 мм), часто на объектах с ограниченным доступом.

• Полуавтоматические — требуют участия оператора, но часть процессов автоматизирована (поддержание температуры, времени нагрева).

• Автоматические — полностью контролируют процесс сварки, включая силу сжатия, время, температуру, обеспечивая высокое качество шва.

Общее устройство

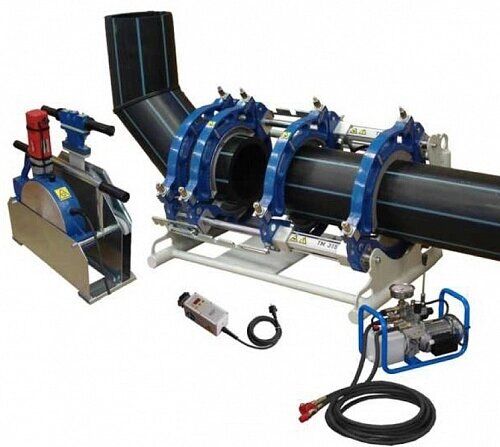

Типовая установка для стыковой сварки полиэтиленовых труб состоит из следующих элементов:

• рама с гидравлической системой зажима труб;

• нагревательная плита (термопластина);

• торцеватель (фреза для обработки кромок труб);

• блок управления (аналоговый или цифровой);

• гидростанция (для полуавтоматических и автоматических моделей);

• комплект кабелей, соединительных шлангов и аксессуаров.

Классификация

Сварочные установки классифицируют по следующим признакам:

• По методу сварки:

  • стыковая сварка;

  • раструбная сварка;

  • сварка электрофитингами.

• По диаметру обслуживаемых труб:

  • малые (до 110 мм),

  • средние (от 110 до 315 мм),

  • крупные (от 315 до 1200 мм и выше).

• По степени автоматизации:

  • ручные;

  • полуавтоматические;

  • автоматические с памятью и протоколированием.

Основные характеристики

• Диаметр свариваемых труб: от 20 до 2000 мм

• Тип сварки: стыковая / раструбная / электросварка

• Напряжение питания: 220/380 В

• Мощность нагревателя: 1,5–10 кВт

• Вес установки: от 15 до 300 кг

• Время сварочного цикла: от 2 до 20 минут (в зависимости от диаметра)

• Рабочее давление в гидросистеме: до 160 бар

• Наличие регистратора сварки: да / нет

Основные производители

Мировые

• Georg Fischer (Швейцария) — один из лидеров в производстве сварочного оборудования и фитингов для полиэтиленовых труб.

• Ritmo (Италия) — производит ручные, полуавтоматические и автоматические установки для труб диаметром до 1600 мм.

• Widos (Германия) — известна своими надёжными автоматическими машинами.

• Fusion (Великобритания) — разработчик промышленных сварочных решений.

Российские

• Ростерм — отечественный производитель ручных и полуавтоматических аппаратов для сварки ПЭ труб.

• Спецмаш — производит установки средней мощности для бытового и промышленного применения.

• Политек-Электро — выпускает устройства для раструбной и электросварки.

Китайские

• Suda Plastic Pipe Welding Machine — экспортирует широкий ассортимент недорогого сварочного оборудования.

• Rothenberger China — подразделение международного бренда.

• Zhejiang Chenghong Machinery Co., Ltd. — производит установки для ПЭ труб до 1200 мм.

Интересные факты

• Сварка полиэтиленовых труб методом стыковой сварки позволяет получить соединение, прочность которого выше, чем у самого материала трубы.

• Существуют сварочные машины, способные соединять трубы диаметром более 2000 мм — такие используются в строительстве магистральных водоводов.

• Самые компактные сварочные аппараты весят менее 10 кг и применяются при монтаже трубопроводов внутри зданий.

• Уникальные автоматические установки для сварки в труднодоступных местах (например, в шахтах или тоннелях) управляются дистанционно или роботизированно.

• В некоторых моделях есть встроенная память на 1000 сварочных циклов с возможностью выгрузки данных на компьютер.

Область применения

• строительство наружных сетей водоснабжения и канализации;

• прокладка газопроводов из ПЭ труб;

• прокладка промышленных трубопроводов для химических веществ;

• монтаж трубопроводов в аграрной и пищевой промышленности;

• строительство ирригационных систем;

• ремонт и модернизация существующих полиэтиленовых трубопроводов.
