Теодолит

Теодолит — это геодезический прибор для измерения горизонтальных и вертикальных углов на местности. Он применяется при выполнении топографических съёмок, строительных разбивочных работ, прокладке дорог, тоннелей и других инженерных объектов. Теодолиты бывают оптическими и электронными, используются как самостоятельно, так и в составе геодезических комплексов.

Виды

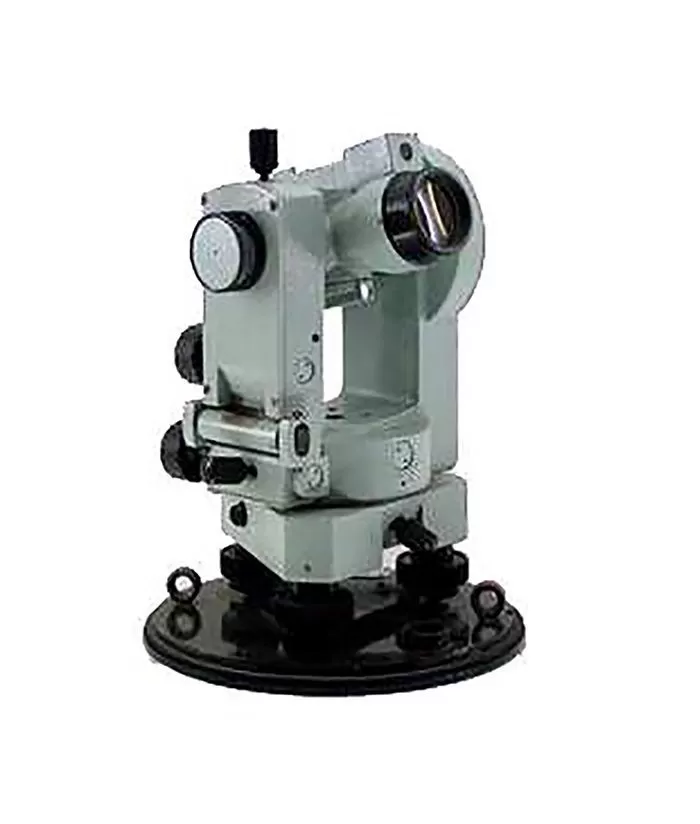

• Оптические — с визуальным отсчётом по шкале лимба и зрительной трубой.

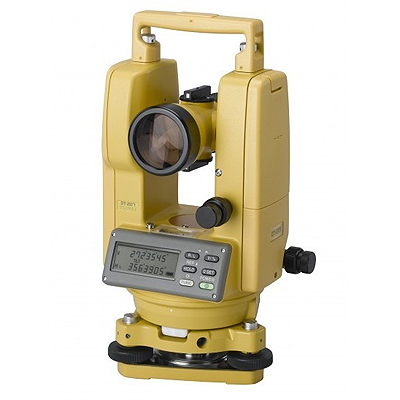

• Цифровые (электронные) — с электронным дисплеем и модулем хранения данных.

• Рефлекторно-безрефлекторные — позволяют измерять расстояния с помощью лазерного дальномера.

• Цифровые с лазерным визиром — упрощают наведение в условиях слабой видимости.

История создания

Прототипы теодолита появились в XVI веке в Европе как усовершенствованные угломерные инструменты. Первый прибор, близкий к современному теодолиту, был сконструирован в конце XVII века. В XIX веке появились точные оптические модели. В XX веке теодолиты стали массово использоваться в строительстве и геодезии. Электронные модели начали появляться в 1980-х годах, и сегодня они почти полностью вытеснили механические устройства.

Типы

• Технические — для строительных и монтажных работ, с точностью 10–30″.

• Точные — для геодезии и инженерных изысканий, с точностью до 1″.

• Астрономические — специализированные, для наблюдений за небесными телами.

• Цифровые теодолиты — с дисплеем и клавиатурой, иногда совмещённые с дальномером.

Общее устройство

• Зрительная труба — с оптическим или цифровым визированием.

• Горизонтальный и вертикальный круги (лимбы) — для измерения углов.

• Алидады — подвижные шкалы или считывающие элементы.

• Уровни (цилиндрический и круглый) — для выравнивания прибора.

• Штатив — для фиксации на местности.

• Микрометры и винты наведения — для точной настройки.

• Дисплей и управление (в цифровых моделях).

Классификация

По точности:

• Грубые (до 30″)

• Средней точности (5–20″)

• Высокой точности (0,5–2″)

По конструкции:

• Оптические

• Цифровые

По назначению:

• Геодезические

• Инженерные

• Астрономические

Основные характеристики

• Точность измерения: от 0,5″ до 30″

• Увеличение зрительной трубы: 24–32×

• Диаметр лимба: 80–140 мм

• Минимальный отсчёт: 1–5″

• Питание (цифровые): батареи или аккумулятор

• Вес: 3–6 кг

• Диапазон рабочих температур: –20 °C до +50 °C

Основные производители

Российские

• СибГеоПрибор

• ЗОМЗ (Загорский оптико-механический завод)

Китайские

• South

• Kolida

• Ruide

Международные

• Topcon (Япония)

• Leica Geosystems (Швейцария)

• Trimble (США)

• Sokkia (Япония)

• Spectra Precision (США)

Интересные факты

• Современные цифровые теодолиты способны автоматически пересчитывать углы, исключая ошибку визирования.

• На базе теодолита был создан первый тахеометр, объединивший угловые и линейные измерения.

• Некоторые модели применяются в сейсмических и горных изысканиях — в шахтах и тоннелях.

Область применения

• Геодезические и топографические съёмки

• Строительство зданий, дорог, мостов

• Монтаж и выверка конструкций

• Прокладка туннелей, шахт

• Астрономические наблюдения и навигация

• Контроль деформаций и осадок
