Сварочный аппарат для дуговой сварки

Сварочный аппарат для дуговой сварки — это устройство, предназначенное для выполнения сварки металлических изделий с помощью электрической дуги, возникающей между электродом и свариваемой деталью. В процессе сварки температура дуги может достигать 6000 °C, что позволяет плавить металл и формировать прочные неразъёмные соединения. Дуговая сварка является одним из наиболее распространённых методов соединения металлов в промышленности и строительстве.

Виды

Существует несколько основных видов дуговых сварочных аппаратов:

• Трансформаторные — работают от сети переменного тока, отличаются простотой и надёжностью.

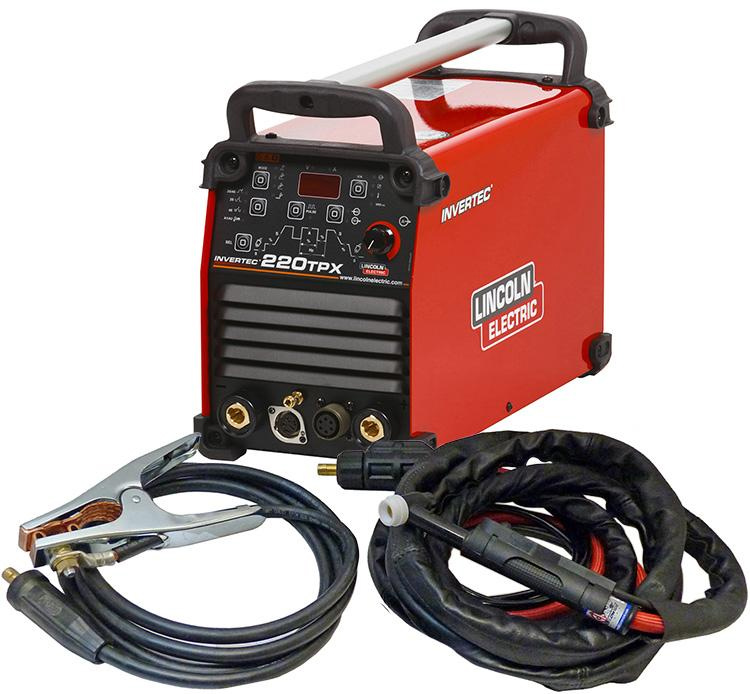

• Инверторные — современные аппараты, основанные на преобразовании и стабилизации тока, отличаются компактностью и высокой эффективностью.

• Выпрямительные — преобразуют переменный ток в постоянный, обеспечивая более стабильную дугу.

• Мультифункциональные — аппараты, способные выполнять сварку в нескольких режимах: MMA (ручная дуговая сварка), TIG (аргонодуговая), MIG/MAG (полуавтоматическая сварка в среде газа).

История создания

Идея использования электричества для сварки появилась в конце XIX века. В 1881 году русский инженер Н. Н. Бенардос представил первую технологию дуговой сварки с использованием угольного электрода. В 1888 году Николай Славянов усовершенствовал метод, предложив сварку металлическим электродом. Со временем появились трансформаторы и выпрямители для повышения стабильности дуги. В конце XX века получили широкое распространение инверторные технологии, которые сделали аппараты более компактными, экономичными и мобильными.

Типы

• Ручные дуговые аппараты (MMA) — для сварки покрытыми электродами.

• Аргонодуговые аппараты (TIG) — обеспечивают высококачественный шов с использованием вольфрамового электрода и защитного газа.

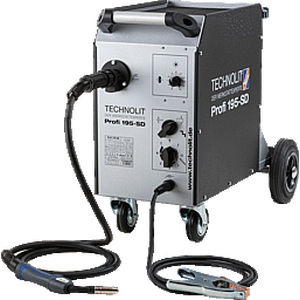

• Полуавтоматы (MIG/MAG) — подача проволоки осуществляется автоматически, часто используются в производстве и авторемонте.

• Аппараты плазменной сварки — используют сжатую плазму для плавления металла.

• Гибридные аппараты — совмещают несколько видов сварки в одном устройстве.

Общее устройство

Основные элементы дугового сварочного аппарата:

• Источник питания (трансформатор, инвертор, выпрямитель)

• Силовая электроника и система управления

• Кабели и разъёмы

• Держатель электрода или горелка (в зависимости от типа сварки)

• Массовый зажим (заземление)

• Система охлаждения (воздушная или жидкостная)

• Панель управления с регуляторами тока, напряжения и режима работы

Классификация

1. По типу тока:

   • Постоянный ток (DC)

   • Переменный ток (AC)

   • Универсальные (AC/DC)

2. По способу управления:

   • Ручные

   • Автоматические

   • Полуавтоматические

3. По источнику питания:

   • Сетевые (220/380 В)

   • Бензиновые или дизельные генераторные установки

   • Аккумуляторные (портативные)

4. По назначению:

   • Бытовые (до 200 А)

   • Полупрофессиональные (до 300 А)

   • Промышленные (свыше 300 А)

Основные характеристики

• Сварочный ток: 20–500 А

• Напряжение холостого хода: 40–90 В

• Продолжительность включения (ПВ): 30–100 %

• Масса аппарата: 3–60 кг

• Диапазон диаметров электродов: 1,6–6 мм

• Питание: 220 В / 380 В

• КПД: 80–95 %

• Класс защиты: IP21–IP44

• Охлаждение: воздушное / жидкостное

Основные производители

Мировые производители:

• ESAB (Швеция)

• Lincoln Electric (США)

• Fronius (Австрия)

• Kemppi (Финляндия)

• EWM (Германия)

Российские производители:

• РЕСАНТА

• КЕДР

• Сварог

• ТСС

• Энергия

Китайские производители:

• JASIC

• Fubag

• FoxWeld (китайские сборки под европейские бренды)

• Elitech

• AuroraPRO

Интересные факты

• Самый мощный сварочный инвертор, используемый в промышленности, способен выдавать ток свыше 1000 А.

• Современные дуговые аппараты можно подключать к солнечным батареям или портативным аккумуляторам.

• В авиа- и космической промышленности используются сварочные установки, работающие в вакууме или на орбите.

• Существуют «умные» сварочные аппараты с функцией автоматического подбора параметров под тип электрода и металла.

Область применения

• Строительство и монтаж металлоконструкций

• Судостроение и машиностроение

• Ремонт и изготовление трубопроводов

• Автосервис и кузовной ремонт

• Производство металлоизделий и оборудования

• Частное и бытовое использование (гаражи, мастерские, дачи)

• Энергетика и тяжелая промышленность
