Демонтажные работы имеют большое значение в строительной сфере. Основным ручным инструментом для их выполнения является кувалда. Для масштабных работ служит автоматизированный механизм, представленный приводимой краном гирей. Существует промежуточный вариант механизированного устройства, подходящий для выполнения демонтажных работ различного объема. Это молоток отбойный.
Виды
Для классификации рассматриваемых устройств применяют несколько параметров.
По производительности отбойные молотки дифференцируют на три типа.
Легкие варианты предназначены для бытовых работ. Они способны раздробить штукатурку, кафель и т. д., что обуславливает их применение для домашнего ремонта. Масса таких мини отбойных молотков составляет 5-6 кг.
Устройства средней мощности подходят для асфальта, поэтому их используют при некоторых строительных работах. Масса от 6 до 10 кг обеспечивает возможность длительного горизонтального удержания.
В промышленности и при возведении зданий применяют высокомощные отбойные молотки весом 15-30 кг.
Однако масса является косвенным показателем производительности. Существует близкая к приведенной классификация, основанная на прочих, более значимых параметрах. Она также включает четыре типа.
К первому относят отбойные молотки с энергией удара до 30 Дж и частотой до 45 Гц. Они подходят для материалов средней прочности, таких как асфальт, кирпич, глина, и работ в стесненных условиях.
Второй тип представляют варианты с энергией удара в 40 Дж и частотой в 34 Гц, применяемые в общестроительных работах.
К третьему типу принадлежат модели с энергией удара до 45 Дж и частотой до 20 Гц. Они служат для работ при вертикальном направлении ударов с прочными материалами.
Четвертый тип представлен молотками с энергией удара более 50 Дж и частотой до 24 Гц. Такие устройства применяют для высокопрочных материалов.
На основе источника питания выделяют четыре вида отбойных молотков.
Пневматические устройства представляют наиболее распространенный тип. Источником питания для них служит компрессор. Принцип действия основан на давлении сжатых воздушных молекул на зубило. Данное оборудование подходит для разрушения любых конструкций из кирпича и бетона. Для бытовых вариантов требуется мощность от 5 Дж, а у промышленных моделей данный параметр составляет от 10 до 100 Дж. Этого достаточно для разрушения асфальта, камня, бетона и т.д.

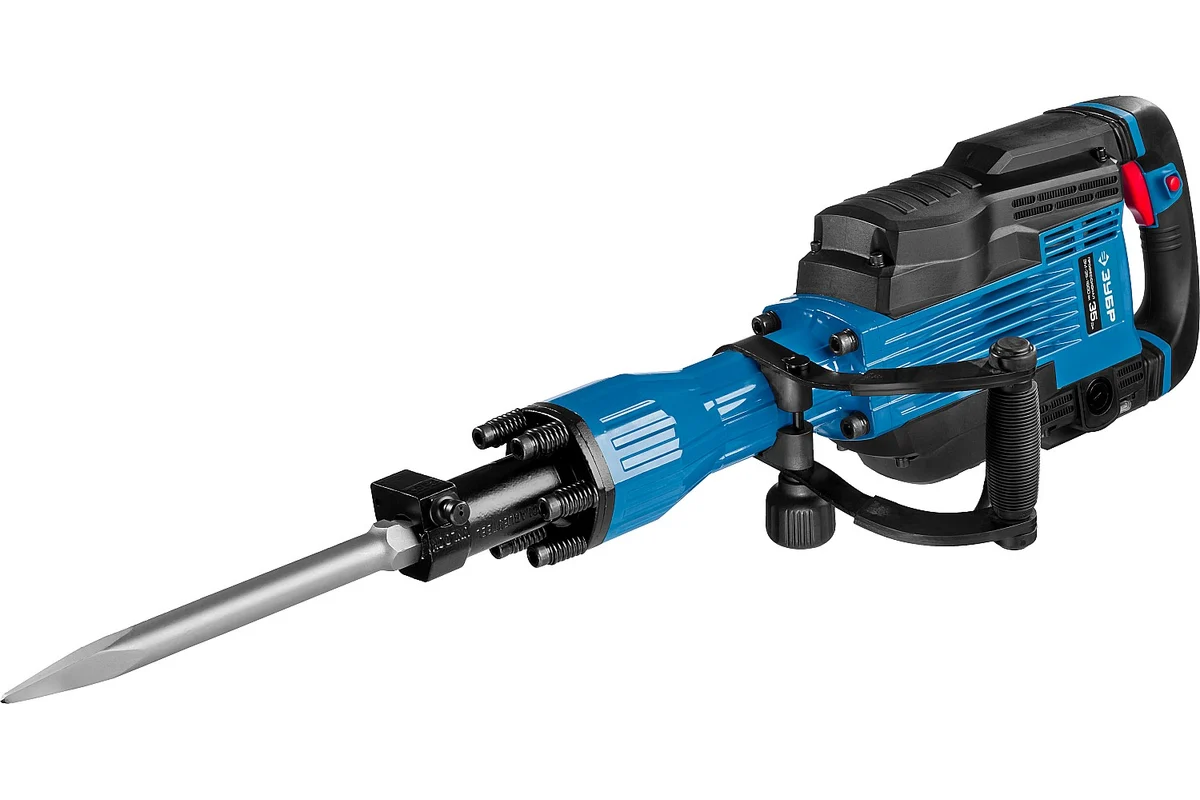

Электрические молотки питаются от сети. Принцип их функционирования состоит в приведении бойка посредством вращательного элемента электродвигателя. Параметры производительности составляют до 1700 Вт мощности, 45 Дж энергии удара и 2000 ударов в минуту частоты. Таким образом, данные варианты отбойных молотков обладают высокой мощностью удара, но не подходят для резки и бурения материалов.
Бензиновые устройства приводятся ДВС, у которого отсутствуют клапаны и вал. При невысокой мощности основным преимуществом данных вариантов является автономность, то есть возможность применения в любом месте. Это обусловлено отсутствием необходимости подключения к источнику энергии. Длительность работы определяется только количеством топлива. К тому же отбойные молотки этого типа считают более безопасными в сравнении с аналогами. При этом они отличаются высоким уровнем шума. Данные модели применяют в добывающей промышленности, при разрушении бетона, асфальта, промерзшего грунта.
Гидравлические молотки используют различные источники питания. Обычно их применяют при аварийно-спасательных работах.
Пневматические молотки к тому же подразделяют на два типа по принципу функционирования.
Объемные устройства приводятся быстро расширяющимся в камере воздухом.
Работа турбинных вариантов обеспечивается вырабатываемой вращением турбины энергией.
Наиболее простая классификация отбойных молотков на основе совокупности основных параметров дифференцирует их на профессиональные и бытовые.
Следует отметить, что существуют инструменты близкие по конструкции и назначению к отбойным молоткам.
Бетоноломы отличаются большими размерами, массой и производительностью. Данные устройства рассчитаны на вертикальную и наклонную работу с бетонными плитами, скальными породами, асфальтовым покрытием, мерзлыми грунтами. Перфораторы обычно компактнее отбойных молотков или близки по размерам, отличаются большей точностью и способностью выполнять функции сверла и шуруповерта при наличии регулировки скорости и реверса. Благодаря такой универсальности они гораздо лучше подходят для бытовых работ. Так, инструкция по эксплуатации ПЭ-2520М свидетельствует о возможности его применения в качестве как отбойного молотка, так и сверла.
Устройство
Основные конструктивные элементы для любого вида отбойных молотков представлены бойком, насадкой, патроном и т. д.
Пневматические поршневые модели устроены по схеме поршневых систем на основе ударного принципа. Основные конструктивные элементы представлены пусковым золотником, бойком, представленным поршнем, штуцером для компрессорного шланга, стаканом с кольцевым клапаном и клапанной коробкой, глушителем. Помимо этого, отбойные молотки включают две пружины, амортизатор, фиксирующее кольцо, рукоятку, корпус.
Названные детали объединяют в несколько узлов.
Ударный, называемый также устройством пуска и воздухораспределительным механизмом, включает боек и ствол.
Виброзащита рукоятки представлена стаканом и уплотняющими втулками.
К антивибрационной защите от зубила относятся манипулятор и подпружиненная втулка.
Корпус-рукоятка включает корпус, глушитель аэродинамического шума и пусковой механизм.
На ударную систему возложены две основных функции: подача, распределение и выведение воздуха, преобразование его энергии в работу.
Электрические модели оснащены такими специфическими узлами, как электродвигатель, редуктор, служащий для преобразования вращения вала последнего в возвратно-поступательное перемещение, кривошипно-шатунный механизм с поршнем, обеспечивающий давление в цилиндре, воздействующее на боек.
К специфическим для отбойных молотков с ДВС компонентам относят карбюратор, топливный бак, стартер, систему зажигания, топливный насос. К тому же с учетом повышенной вибрации данных устройств рукоятка и управляющие органы отделены от корпуса пружинной подвеской.
Существует несколько вариантов насадок различного назначения. Так, зубило служит для разрушения бетона и металла; лом либо цилиндр – кирпича, бетона, наледи; карандаш либо пика – асфальта, кирпича, мерзлых грунтов; лопатка – асфальта, льда; трамбовка – для уплотнения грунтов.
Кроме того, существует дополнительное оснащение для молотка. К нему относятся четыре следующих приспособления. Автоматический регулятор оборотов, называемый плавным пуском и ограничителем частоты холостого хода, служит для продления срока службы двигателя путем исключения перегрузок и постепенного разгона. Принцип его функционирования основан на регулировке оборотов в соответствии с нагрузкой. Боковая рукоятка повышает удобство эксплуатации, способствуя правильному удержанию и распределению усилий. Регулятор частоты ударов повышает степень контроля инструмента, обеспечивая возможность настройки отбойного молотка под материалы различной твердости. Фиксатор кнопки обеспечивает отсутствие необходимости постоянного ее удержания при работе.
Принцип функционирования отбойных молотков состоит в создании возвратно-поступательных перемещений находящегося в стволе бойка, не связанного кинематически с прочими деталями. Это осуществляется различными механизмами в зависимости от типа молотка.
Так, в поршневых пневмомоделях подаваемый шлангом воздух от компрессора преодолевает сопротивление вентильной пружины при воздействии на рукоятку. Вследствие этого вентиль сдвигается, открывая отверстие ударного механизма. Попеременно в нижней и верхней частях цилиндра создается разряжение и избыточное давление вследствие перепускания сжатого воздуха между ними клапанной системой, порождая возвратно-поступательные перемещения бойка.
Функционирование пневматического турбинного молотка основано на приводе энергией, вырабатываемой вращаемым воздухом турбинным колесом.
Бензиновые молотки также обычно оснащены пневматическим ударным механизмом. Поршень, изменяя давление в цилиндре, приводит к движению поршня ударника с прикрепленным наконечником.
Применение, эксплуатация
К основным сферам использования отбойных молотков относят строительную и горнодобывающую.
В первом случае они служат для осуществления демонтажа конструкций при перепланировке и сносе, рубки металла, снятия бетонного и асфальтового дорожного покрытия, трамбовки грунтов в труднодоступных местах, устройства колодцев, разрыхления мерзлых грунтов, проделывания отверстий и ниш, удаления льда.
В горнодобывающей отрасли отбойные молотки применяют при недоступности более мощного оборудования. Так, условия применения в шахтах, состоящие, прежде всего, в ограниченном пространстве, определяют необходимость в инструментах компактных размеров. К тому же обработка выработок осуществляется по всему радиусу. Следовательно, требуется легкий молоток, который возможно применять в перевернутом виде.
Сферу применения во многом определяет тип устройства: в каких условиях и при какой атмосфере работать и т. д.
Выше были отмечены некоторые особенности эксплуатации отбойных молотков. Независимо от типа устройства, выделяют общие правила. Во-первых, перед началом работ следует смазывать кончик насадки любой пластической смазкой типа литола и солидола. Во-вторых, смазку рекомендуется добавлять и в ствол инструмента при работе от двух раз в смену с целью продления его срока службы. В данном случае применяют различные масла для отбойного молотка в соответствии с инструкцией. Одни рекомендуют И20А, другие — трансмиссионное масло 15W-40 и т. д. В-третьих, следует не допускать попадания в устройство грязи и воды, промывать по завершении работы патрон от смазки бензином, предварительно удалив насадку. В-четвертых, необходимо следовать положениям инструкции, применяя молоток-отбойник по назначению и без перегрузок. В-пятых, с периодичностью раз в месяц рекомендуется осуществлять техническое обслуживание, предусматривающее полную разборку и промывку всех деталей бензином либо керосином.
Помимо этого, существуют специфические особенности эксплуатации каждого типа отбойных молотков.
Так, молоток пневматический после длительного перерыва перед началом работ рекомендуется разбирать и промывать подетально бензином. Затем в течение двух недель следует смазывать пневматическим маслом ствол 3 – 4 раза в смену.
Для электрических моделей необходима своевременная замена щеток. К тому же следует делать технологические перерывы в 10 – 15 минут с периодичностью в 25 минут во избежание перегрузки.
На бензиновых отбойных молотках необходимо предварительно готовить топливную смесь, включающую бензин и масло, определенной концентрации. В инструкции указано, какое масло заливать в отбойный молоток, в каком количестве и т. д. Причем требуется полностью вырабатывать топливную смесь либо сливать остатки. Это позволяет избежать загрязнения аккумулятора масляной пленкой.
Каждый тип рассматриваемых устройств характеризуется специфическими неисправностями.
На пневматических вариантах наиболее часто засоряются каналы. Это решается подетальной промывкой керосином. Возможно их засорение льдом, что происходит при резком понижении температуры на выходе сжатого воздуха. Это устраняют его оттаиванием.
Основная причина поломок электрических отбойных молотков состоит в нарушениях электроцепи, заключающихся в поломке кнопки и стирании передающих электроэнергию на мотор щеток. Замена щеток осуществляется весьма просто. Ремонт кнопки более сложен вследствие того, что во многих случаях приходится разбирать весь корпус, однако на современных моделях с учетом данной особенности ее оснащают отдельной крышкой для упрощения замены.
Для моделей с ДВС характерно засорение карбюратора. Наконец, на любых отбойных молотках встречается заклинивание насадки в патроне. В данном случае демонтируют патрон и выдавливают насадку, после чего промывают патрон от смазки керосином.
