Лазерный нивелир

Лазерный нивелир — это геодезический прибор, предназначенный для высокоточного построения горизонтальных, вертикальных и наклонных плоскостей с использованием лазерного луча. Применяется в строительстве, отделке, ремонте, ландшафтном проектировании и монтаже инженерных систем. Является современным аналогом классического пузырькового уровня и оптического нивелира, значительно превосходящим их по точности и скорости работы.

Виды

Существует несколько видов лазерных нивелиров:

• Точечные — проецируют одну или несколько точек на поверхности, подходят для простейших разметок.

• Линейные — создают одну или несколько прямых лазерных линий.

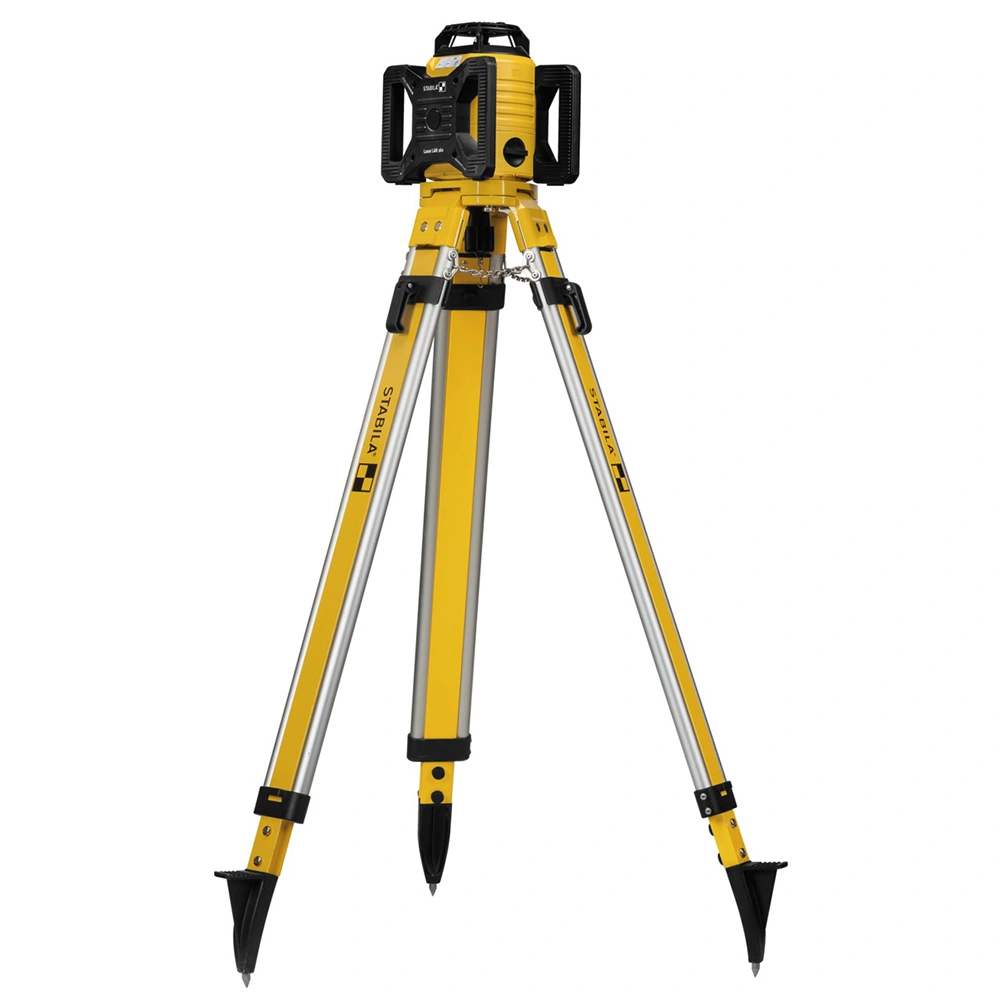

• Ротационные (вращающиеся) — создают плоскость на 360°, используются в наружных и масштабных работах.

• Комбинированные — объединяют функции нескольких типов, универсальны в применении.

История создания

Прототипы лазерных нивелиров появились в 1960-х годах, вскоре после изобретения самого лазера. Первые приборы были громоздкими, требовали калибровки вручную и использовались в научных и промышленных целях. В 1980–1990-х годах с развитием лазерной и электронной миниатюризации началось массовое производство строительных лазерных нивелиров. Современные приборы отличаются высокой точностью, компактностью и автоматическим выравниванием.

Типы

По методу построения лазерной проекции:

• Горизонтальные — формируют только горизонтальную плоскость.

• Вертикальные — формируют вертикальную линию или плоскость.

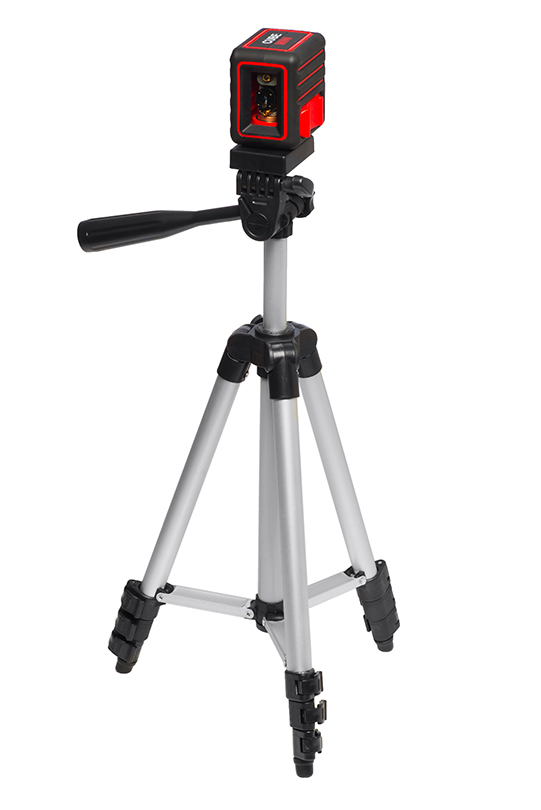

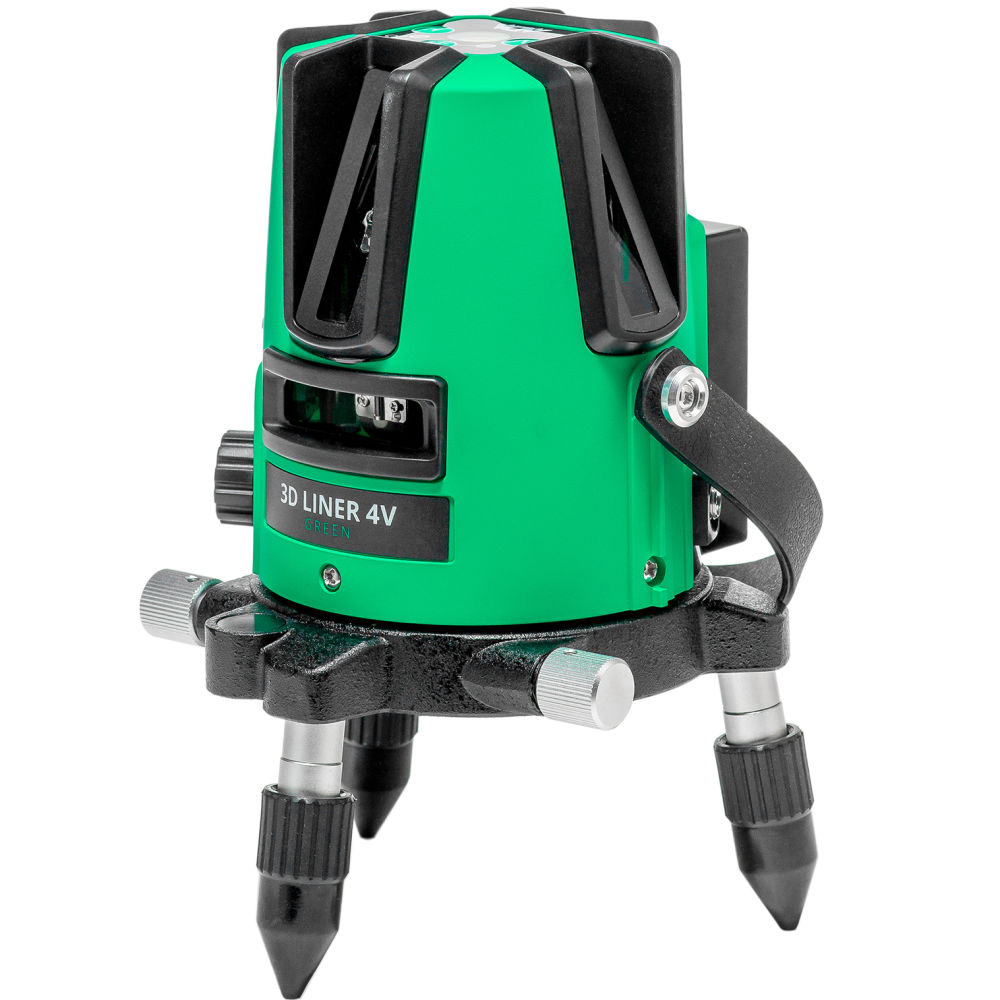

• Крестовые (комбинированные) — создают горизонтальную и вертикальную линии с точкой пересечения.

• 360° (полные нивелиры) — вращающаяся головка проецирует лазер на всю плоскость помещения или площадки.

По способу выравнивания:

• Автоматические — имеют маятниковый или электронный компенсатор.

• Ручные — требуют ручной установки по уровню.

Общее устройство

Конструкция лазерного нивелира включает:

• Корпус — защищён от влаги и пыли, часто с прорезиненным покрытием.

• Лазерный модуль — проецирует луч в нужной плоскости.

• Компенсатор — обеспечивает выравнивание (маятниковый или электронный).

• Источник питания — аккумуляторы, батарейки или сеть.

• Система управления — кнопки, дисплей, в некоторых моделях — Bluetooth.

• Штатив или крепление — для устойчивой установки на объекте.

Классификация

По степени защиты:

• Для внутреннего применения (низкая пылевлагозащита)

• Для наружного применения (IP54–IP67)

По цвету луча:

• С красным лучом (дешевле, хуже видимость на улице)

• С зелёным лучом (дороже, лучше видимость)

По дальности действия:

• До 10 м (для помещений)

• 10–50 м (универсальные)

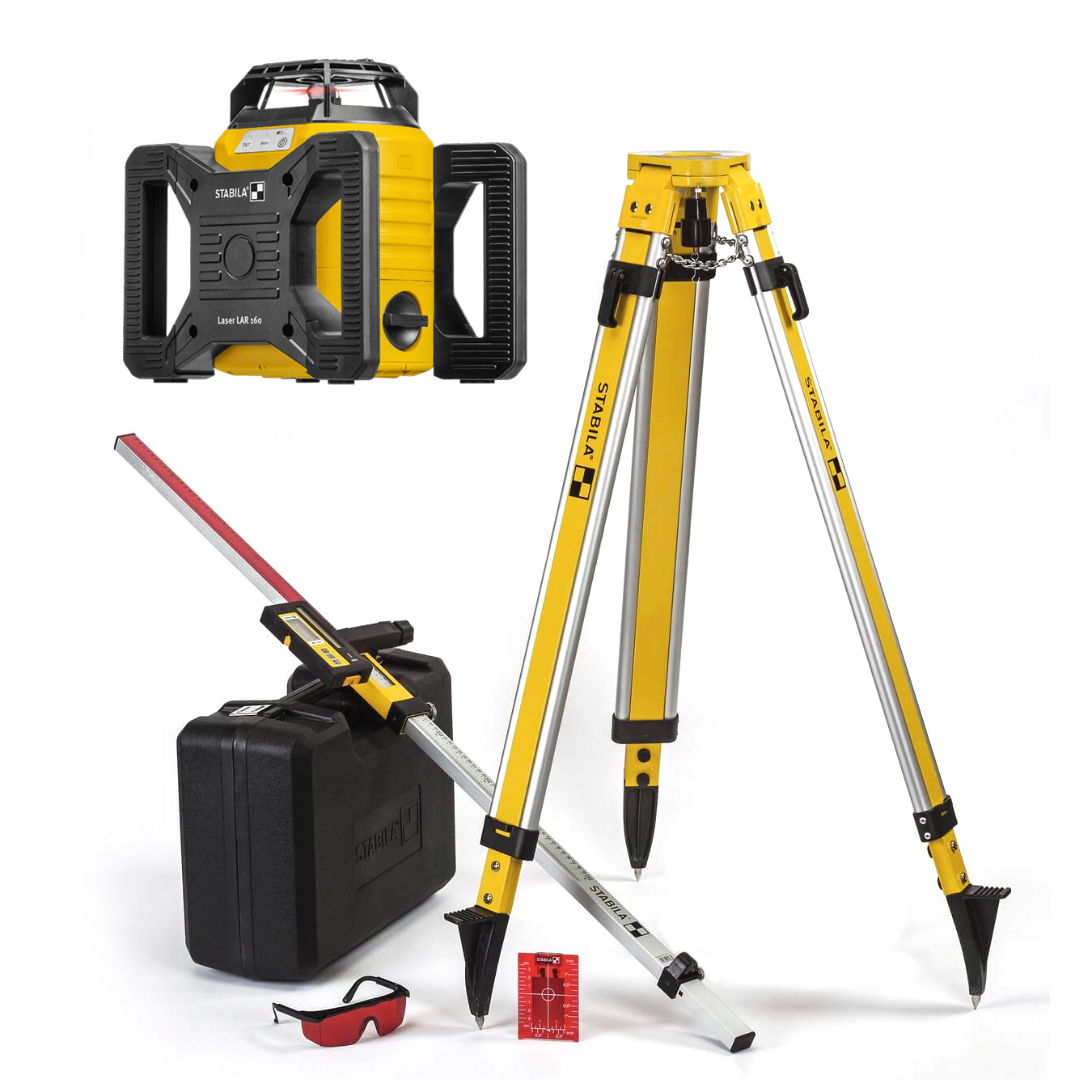

• Свыше 50 м (для улицы с приёмником)

Основные характеристики

• Тип проекции: точка / линия / 360°

• Цвет лазера: красный / зелёный

• Точность: ±0,2–1 мм на 10 м

• Дальность действия: до 500 м (с приёмником)

• Диапазон самонивелирования: ±3°–5°

• Питание: аккумулятор / батарейки / сеть

• Время работы: 8–30 ч

• Класс лазера: II или IIIA (безопасные)

Основные производители

Российские

• RGK (г. Москва)

• ADA Instruments (российско-германская компания)

• ИНСТЕКС (специализированные нивелиры для СМР)

Китайские

• Huepar

• Bosch China (лицензированные сборки)

• Xiaomi (Duka) — бытовые модели

Международные

• Leica Geosystems (Швейцария)

• Topcon (Япония)

• Stabila (Германия)

• DeWalt, Makita, Bosch — строительные линейки

Интересные факты

• Лазерный нивелир с зеленым лучом видим в 4 раза лучше, чем с красным при ярком дневном освещении.

• Самые точные приборы (например, Leica) применяются в высокоточном строительстве мостов и небоскребов.

• В 2020-х появились лазерные нивелиры с Bluetooth, позволяющие управлять устройством через смартфон.

• Существуют нивелиры с голосовым управлением, предназначенные для людей с ограниченными возможностями.

• Самые компактные модели — размером с маркер, при этом способны работать с точностью до ±0,5 мм.

Область применения

• Строительство: выравнивание полов, стен, опалубки

• Отделочные работы: укладка плитки, установка мебели

• Электромонтаж: прокладка кабелей, установка розеток и коробов

• Ландшафтные работы: разметка уровней участка

• Монтаж вентиляции, кондиционирования, освещения

• Геодезические измерения и проектные работы
