Аппарат газовой сварки

Аппарат газовой сварки — это оборудование, предназначенное для выполнения сварки и резки металлов с использованием пламени, получаемого за счёт сгорания горючего газа (обычно ацетилена) в смеси с кислородом. Газосварка относится к автогенному методу обработки металлов, при котором энергия химической реакции используется для расплавления кромок и соединения деталей.

Газосварочные аппараты широко применяются в строительстве, ремонте трубопроводов, монтаже металлоконструкций, а также в бытовых и мастерских условиях.

Виды

• Сварочные аппараты — применяются для соединения металлических заготовок.

• Режущие аппараты (газорезы) — предназначены для разделки и демонтажа металлических конструкций.

• Комбинированные установки — способны выполнять как сварку, так и резку.

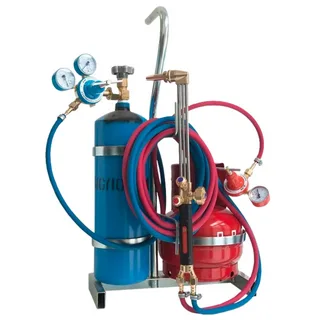

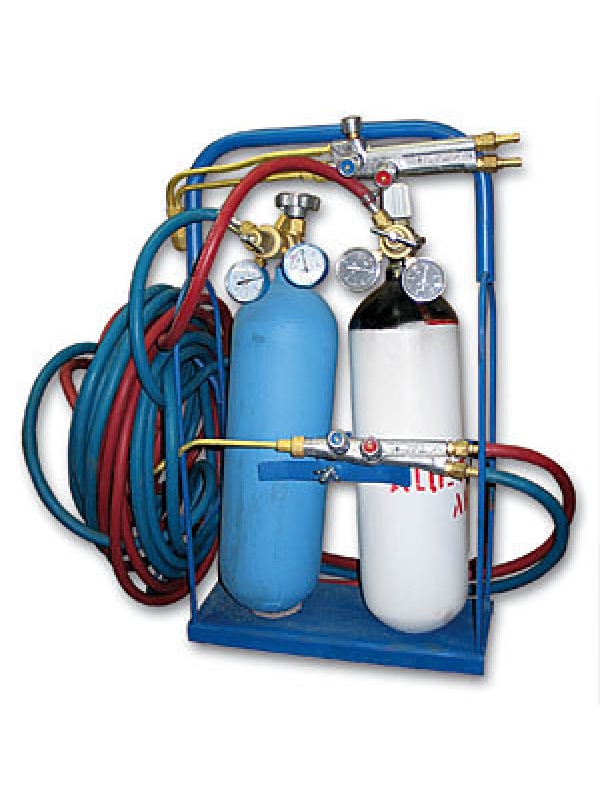

• Портативные (переносные) — компактные комплекты для мобильного использования.

• Стационарные установки — монтируются на производственных площадках и в цехах.

История создания

Первые опыты с газопламенной сваркой относятся к началу XIX века, но практическое применение началось после открытия ацетилена в 1836 году Эдмоном Дэви. В 1895 году французские химики разработали способ безопасного хранения ацетилена, что позволило создать первые газосварочные установки.

К началу XX века технология активно распространилась в машиностроении и судостроении. С течением времени аппараты стали компактнее, мощнее и безопаснее, а область их применения значительно расширилась.

Типы

1. По функциональности:

   • Только для сварки

   • Только для резки

   • Комбинированные

2. По конструкции:

   • Ручные (сварочная горелка + баллоны)

   • Автоматические (на станках или с ЧПУ)

3. По типу горючего газа:

   • Ацетиленовые

   • Пропановые

   • Метановые

   • Водородные

Общее устройство

Типовой газосварочный аппарат состоит из:

• Баллонов с горючим газом и кислородом

• Газовых редукторов

• Шлангов для подачи газа

• Сварочной или режущей горелки

• Смесительной камеры

• Ручек регулировки подачи газов

• Клапанов и предохранителей (обратные клапаны, огнепреградители)

Классификация

1. По источнику горючего газа:

   • С баллонами (стационарные и мобильные)

   • От центральной газовой магистрали

2. По температуре пламени:

   • Низкотемпературные (до 1500 °C)

   • Среднетемпературные (до 2500 °C)

   • Высокотемпературные (свыше 3000 °C)

3. По назначению:

   • Промышленные

   • Бытовые

   • Универсальные

Основные характеристики

• Температура пламени: до 3200 °C (ацетилен-кислород)

• Диаметр сварочной проволоки: 0,8–3 мм

• Расход ацетилена: 100–800 л/ч

• Расход кислорода: 200–1200 л/ч

• Масса комплекта: от 8 до 80 кг

• Тип резки: до 300 мм (при газорезке)

• Давление в баллоне: до 200 атм

• Диаметр горелки: 0,5–5 мм

Основные производители

Мировые производители:

• ESAB (Швеция)

• Victor (США)

• Harris (США)

• GCE (Чехия)

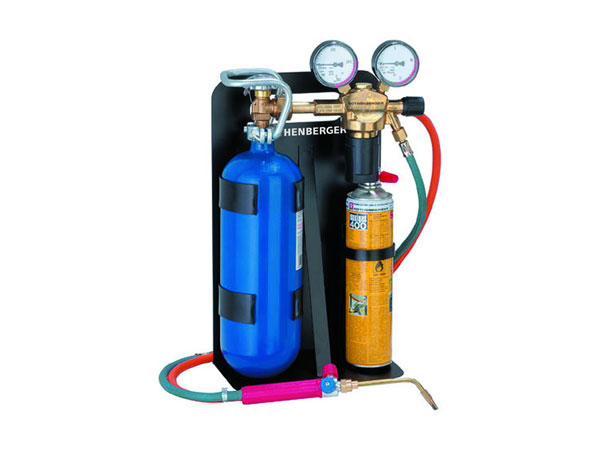

• Rothenberger (Германия)

Российские производители:

• "Торус"

• "Рестэк"

• "Сварог"

• "ФЭСТ"

• "Кедр"

Китайские производители:

• Jasic

• BlueWeld China

• Riland

• FoxWeld (КНР/РФ совместное производство)

Интересные факты

• Температура пламени ацетилен-кислородной сварки достигает более 3100 °C, что позволяет расплавить большинство металлических сплавов.

• Газосварка до сих пор применяется в космической промышленности, где требуется работа с тонкими и высоколегированными металлами.

• При помощи аппаратов газовой сварки возможна пайка, наплавка и даже резка стекла.

• Первый в мире сварной стальной мост, построенный в 1928 году в Польше, был частично собран с использованием газосварки.

• Наибольшая глубина реза, достигнутая промышленным резаком, составляет более 500 мм (газокислородная резка толстой стали).

Область применения

• Сварка и резка стальных и цветных металлов

• Монтаж трубопроводов (в том числе газо- и водоснабжения)

• Ремонт котельного и теплотехнического оборудования

• Изготовление и демонтаж металлоконструкций

• Работы в условиях отсутствия электричества (в полевых условиях)

• Пайка и наплавка изделий в ремонтных мастерских

• Резка металлолома на утилизационных предприятиях

• Подготовка деталей под сварку и термообработка
