Кузов-цистерна

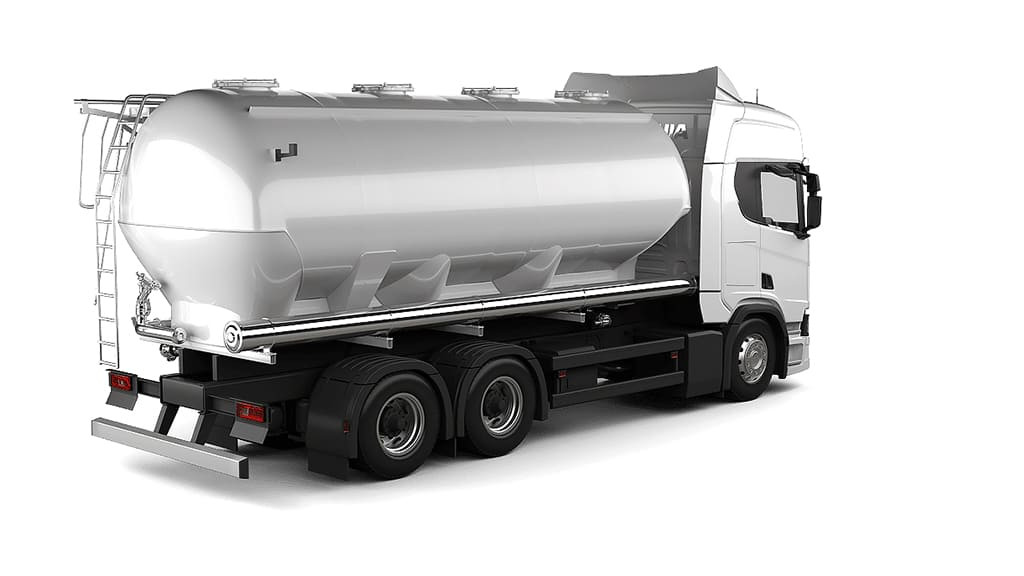

Кузов-цистерна — это тип специальной автомобильной надстройки в виде герметичной ёмкости, предназначенной для транспортировки, хранения и выдачи жидких, сыпучих или газообразных веществ. Устанавливается на шасси грузового автомобиля, прицепа или полуприцепа. Основное назначение кузова-цистерны — обеспечение безопасной и эффективной перевозки различных продуктов, таких как топливо, вода, пищевые жидкости, химикаты, цемент и другие.

Виды

В зависимости от назначения и типа перевозимого груза кузова-цистерны подразделяются на следующие основные виды:

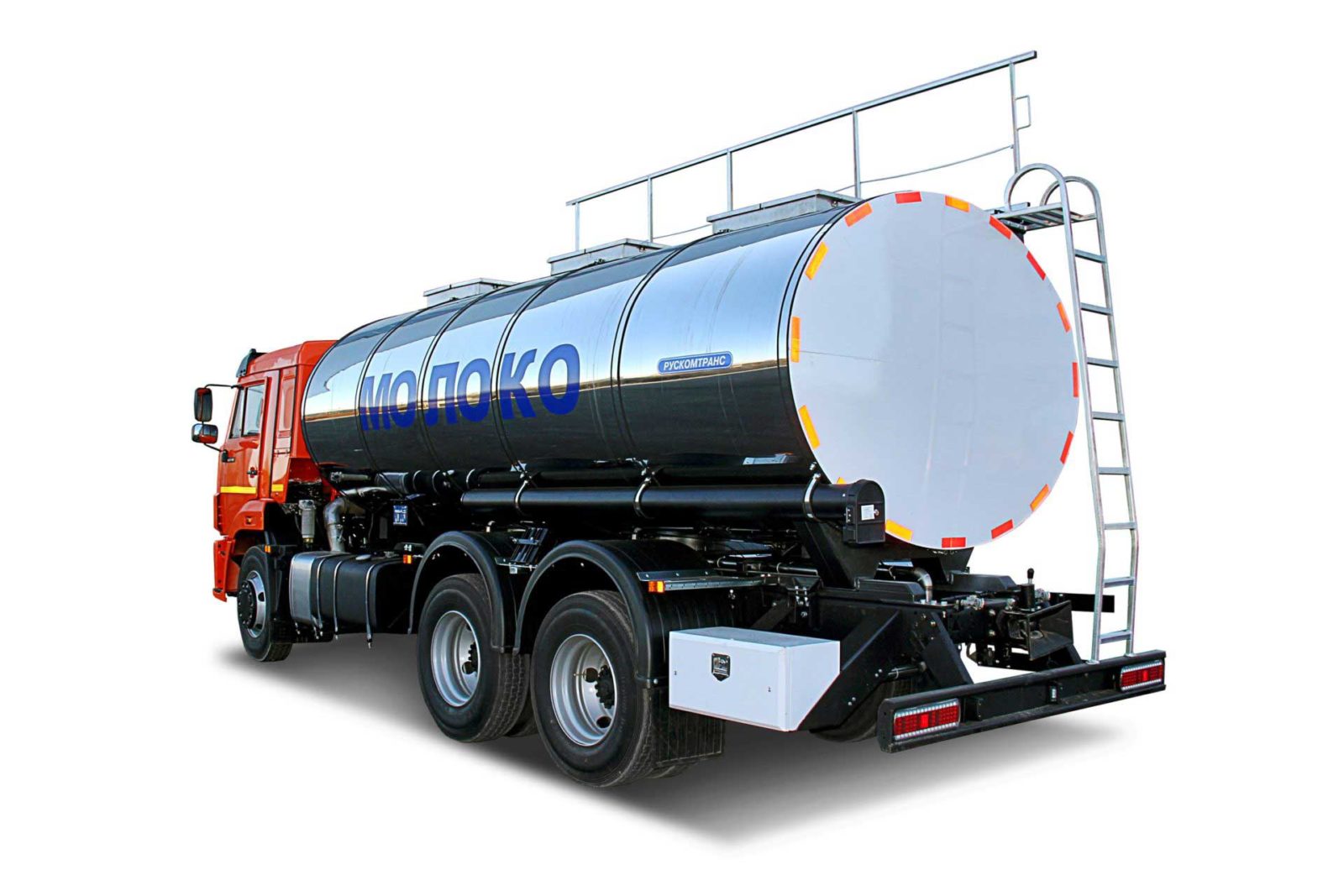

• Автоцистерны для пищевых жидкостей (молоко, сок, масло и др.)

• Топливозаправщики (для перевозки и заправки топливом)

• Цистерны для воды (в том числе питьевой)

• Цистерны для химических веществ (в т.ч. агрессивных)

• Газовозы (для транспортировки сжиженных или сжатых газов)

• Битумовозы (для перевозки горячего битума)

• Цементовозы (для сухих сыпучих материалов под давлением)

• Ассенизационные и илососные цистерны (для откачки сточных и канализационных жидкостей)

История создания

Первые прототипы цистерн появились ещё в XIX веке с развитием железнодорожного и автомобильного транспорта. Одними из первых были цистерны для воды и нефти, используемые на железных дорогах. С развитием автотехники в начале XX века стали использоваться автомобильные цистерны, сначала из дерева и металла, а затем — из стали и алюминия. Массовое распространение цистерн на автомобилях началось после Второй мировой войны с развитием нефтяной и химической промышленности, а также сельского хозяйства.

Типы

Цистерны можно классифицировать по следующим типам в зависимости от конструкции:

• Моноблочные — цельносварная ёмкость без съёмных частей.

• Секционные — состоят из нескольких отсеков для перевозки различных веществ одновременно.

• Съёмные — контейнер-цистерны, которые устанавливаются и снимаются с шасси или платформы.

• Изотермические — с теплоизоляцией, для продуктов, чувствительных к температуре.

• С подогревом — оснащены системой нагрева (электронагрев, пар, масло) для вязких жидкостей.

Общее устройство

Основные элементы кузова-цистерны:

• Резервуар (цистерна) — герметичная ёмкость, выполненная из стали, алюминия или пластика.

• Рама крепления — конструкция для установки на автомобильное шасси.

• Люки и заливные горловины — обеспечивают доступ для загрузки/выгрузки.

• Система раздачи — насос, краны, шланги, измерительное оборудование.

• Изоляция и подогрев — для цистерн с термочувствительными жидкостями.

• Защитные элементы — брызговики, отбойники, предохранительные клапаны.

Классификация

Классификация кузовов-цистерн может основываться на:

• Назначении (пищевые, технические, химические и т.д.)

• Типе транспортируемого вещества (жидкие, газообразные, сыпучие)

• Объёму (от малолитражных до многотоннажных)

• Материалу изготовления (сталь, нержавейка, алюминий, композиты)

• Температурному режиму эксплуатации (с изоляцией/без, с подогревом)

Основные характеристики

• Вместимость: от 1 000 до 40 000 л

• Материал корпуса: углеродистая сталь, нержавеющая сталь, алюминиевые сплавы, пластик

• Количество отсеков: от 1 до 6

• Температурный диапазон: от –40°C до +120°C (в зависимости от модели)

• Тип монтажа: стационарный (на шасси), съёмный (контейнерного типа)

• Наличие изоляции: да/нет

• Наличие подогрева: да/нет

• Тип насоса: шестерёнчатый, центробежный, вакуумный (для ассенизации)

• Рабочее давление (для газов и цемента): до 0,4 МПа и выше

Основные производители

Мировые производители

• Schwarzmüller (Германия/Австрия) — цистерны для топлива и химии

• LAG Trailers (Бельгия) — автоцистерны различных типов

• Feldbinder (Германия) — цистерны и силосы

• CIMC (Китай) — крупнейший мировой производитель контейнеров и надстроек

Российские производители

• НефАЗ (Башкортостан) — топливозаправщики, газовозы, ассенизаторы

• УРАЛСПЕЦТРАНС — широкий спектр кузовов-цистерн

• Завод "Вектор" — молоковозы, водовозы, химовозы

• ТОНАР — полуприцепы-цистерны

Китайские производители

• Sinotruk — шасси и цистерны

• FAW, Foton, HOWO — грузовики с заводскими надстройками

• CLW Group (Chengli Special Automobile) — один из крупнейших производителей спецнадстроек, включая цистерны

Интересные факты

• Самая большая автоцистерна в мире изготовлена для перевозки воды в пустынях Австралии — объём более 100 000 л.

• Существуют мини-цистерны объёмом менее 1000 л, устанавливаемые на пикапы и минивэны.

• В России популярны комбинированные цистерны, где один отсек используется под воду, другой — под пену (для пожарных машин).

• В арктических регионах используются цистерны с двойной теплоизоляцией и системой подогрева от двигателя.

• Цистерны для перевозки сжиженных газов оборудуются системой удержания давления и могут работать при температуре –196°C (криогенные).

Область применения

Кузова-цистерны применяются в самых разных отраслях:

• Топливная промышленность — доставка топлива на АЗС и предприятия

• Сельское хозяйство — перевозка молока, воды, жидких удобрений

• Коммунальное хозяйство — ассенизация, полив, уборка улиц

• Пищевая промышленность — транспортировка пищевых жидкостей

• Химическая промышленность — доставка опасных и агрессивных жидкостей

• Строительство — цементовозы, битумовозы

• Пожарные службы — как водовозы и пеноносные установки

• Военные и аварийные службы — перевозка воды, топлива и спецжидкостей в полевых условиях
