Автобетоносмесительная установка

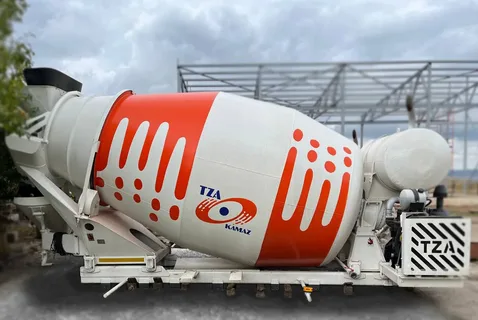

Автобетоносмесительная установка (часто используется термин автобетоносмеситель) — это специальная надстройка, устанавливаемая на шасси автомобиля, предназначенная для приготовления, перемешивания и транспортировки бетонной смеси к месту проведения строительных работ. Основное назначение установки — доставка свежеприготовленного бетона, поддержание его в нужном состоянии и недопущение расслоения и схватывания смеси в пути.

Виды

Автобетоносмесительные установки делятся на:

• Установки с автономным приводом — оборудованы собственным двигателем и могут функционировать независимо от двигателя автомобиля.

• Установки с приводом от двигателя шасси — используют крутящий момент основного двигателя автомобиля через коробку отбора мощности.

• Установки с функцией замеса (бетоносмесители полного цикла) — позволяют не только перемешивать, но и изготавливать бетон непосредственно на строительной площадке.

• Установки без функции замеса — транспортируют смесь, приготовленную на стационарном заводе.

История создания

Первое массовое использование автобетоносмесителей началось в 1920-х годах в США, когда появилась необходимость быстрой доставки бетонной смеси на строительные площадки. Первая запатентованная конструкция автобетоносмесителя была разработана в 1916 году Стивеном Стефаном. С конца 1940-х годов автобетоносмесительные установки стали активно развиваться в Европе и СССР, особенно в связи с индустриализацией и ростом объемов монолитного строительства.

Типы

• Транспортные автобетоносмесители — предназначены для транспортировки уже готового бетона.

• Стационарные установки на шасси — комплектуются дозирующими устройствами, бункерами, системой подачи воды и позволяют готовить бетон на месте.

• Самозагружающиеся автобетоносмесители — совмещают функции фронтального погрузчика, бетоносмесителя и транспортного средства.

• Бетоносмесители с бетононасосом — комбинированные установки, дополнительно оснащенные насосом для подачи смеси на высоту или в труднодоступные места.

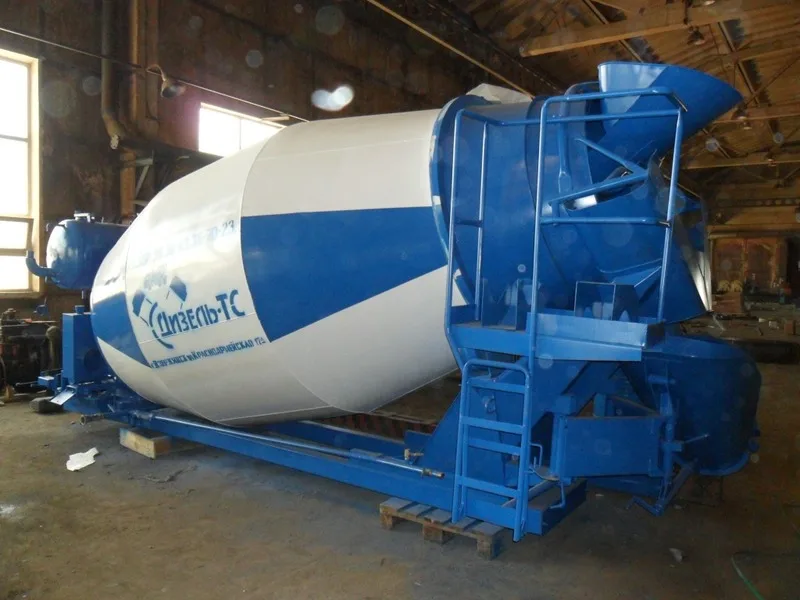

Общее устройство

Типичная автобетоносмесительная установка состоит из следующих элементов:

• Барабан-смеситель — конический или цилиндрический вращающийся резервуар с лопастями, в котором происходит перемешивание.

• Механизм поворота барабана — обеспечивает вращение в обе стороны (для замеса и выгрузки).

• Воронка для загрузки — направляет компоненты внутрь смесителя.

• Система подачи воды — насос, резервуар и шланги для подачи воды в барабан.

• Желоб выгрузки — направляет бетон в требуемое место.

• Привод вращения — гидравлический или механический, от двигателя автомобиля или автономного мотора.

• Система управления — пульт с ручками, кнопками и рычагами для контроля работы установки.

Классификация

1. По объему барабана:

   • малогабаритные (до 3 м³),

   • средние (от 4 до 7 м³),

   • крупные (от 8 м³ и выше).

2. По типу привода:

   • механические,

   • гидравлические,

   • электроприводные.

3. По месту производства смеси:

   • установки с приготовлением на месте,

   • установки с доставкой готовой смеси.

Основные характеристики

• Объем барабана: 3–12 м³

• Полезный объем загрузки: 2,5–10 м³

• Производительность по смеси: до 60 м³/ч

• Скорость вращения барабана: 0–20 об/мин

• Мощность привода барабана: 10–50 кВт

• Вес пустой установки: 5–10 т

• Общая масса с бетоном: до 26–30 т

• Дальность транспортировки: до 50 км без потери качества смеси

Основные производители

Мировые

• Liebherr (Германия)

• CIFA (Италия)

• Schwing Stetter (Германия)

• Putzmeister (Германия)

• IMER Group (Италия)

Российские

• КАМАЗ (через дочерние компании и партнёров)

• Бецема

• Техстройконтракт

• Автомиксер

• Завод Спецтехники “Техносила”

Китайские

• XCMG

• Zoomlion

• SANY

• Shacman

• HOWO (Sinotruk)

Интересные факты

• Самый большой автобетоносмеситель в мире — Liebherr HTM 1204, с барабаном объемом 12 м³, установленный на 5-осном шасси.

• Миниатюрные автобетоносмесители применяются в узких городских проездах и на пешеходных зонах — объем барабана всего 1–2 м³.

• Некоторые самозагружающиеся модели имеют полный привод 4×4 и способны работать в условиях полного бездорожья.

• В Китае производятся автобетоносмесители с функцией контроля температуры смеси и GPS-мониторингом доставки.

• Уникальные модели совмещают в себе функции смесителя и бетононасоса, что упрощает доставку бетона на высоту до 40 м.

Область применения

Автобетоносмесительные установки используются в самых различных отраслях строительства:

• монолитное жилищное строительство,

• возведение промышленных объектов,

• дорожное строительство,

• гидротехнические сооружения,

• строительные площадки без доступа к стационарным бетонным заводам.
