Подъёмный стол и основные его разновидности
Выбор подъемного механизма определяется конкретными условиями работы, типом перемещаемого груза. Универсальность подъемным столов, их простота в монтаже и управлении, надежность в эксплуатации, позволяет использовать установку в различных сферах деятельности, производственных и складских работах.
Сфера использования подъемного стола
Предназначением устройства является плавное перемещение груза в вертикальной плоскости с возможностью удержания на определенной высоте, удобной погрузки-разгрузки в любую сторону. Подъемный стол находит применение в больших складах, где надо поднимать груз в упаковке или без таковой на высоту верхних стеллажей.
Столы используют для штабелирования грузов, они также часто выполняют функции грузового лифта. Погрузка-разгрузка с помощью подъемного стола может производиться на железнодорожных станциях, различных транспортных узлах. Часто их применяют в аэропортах, для передачи в салон авиационного судна почты, багажа, технических приспособлений, прочих грузов. Благодаря легкости управления, нет необходимости в наличии специально обученных специалистов.
Работают с подъемными столами штатные сотрудники складов, мастерских. Автомобильные многоуровневые парковки не обходятся без этих надежных устройств. Для автосервиса такой стол является хорошей заменой автомобильной яме, с возможностью ремонтировать узлы и агрегаты автомобиля, приподняв его на нужную высоту.
Часто приходится поднимать крупногабаритные детали механизмов для их монтажа на высоте, фиксировать вертикальное положение, пока монтажники не присоединят деталь к основному блоку. При ремонте или строительстве подъемные столы перемещают вверх материалы, позволяют ремонтникам иметь хорошую опору для производства работ на небольшой высоте. Ножничный подъемник пользуется сегодня огромной популярностью в разных отраслях промышленности.
Особенности устройства
Основными узлами такого подъемного механизма является основание, грузовая платформа, передающий механизм, силовая установка, системы управления и безопасности. К последней относятся не только ограждающие приспособления, но и устройства остановки и стабилизации ролика ножниц. Классификацию столов производят по грузоподъемности и по типу.
3 основных класса столов таковы:
- переносные столы поднимают грузы до 500 кг;
- универсальные — до 2 тонн, массивные;
- применяющиеся в промышленности, перемещают грузы до 20 тонн.
Для особых нужд заказчиков могут изготавливаться столы, имеющие оригинальную конфигурацию стола, отличную от плоской форму верхней его части. Существуют специально изготовленные экземпляры столов, которые перемещают сверхтяжелые грузы, до 30 тонн, а также обладающие высотой подъема до 10 метров. Отличия от других погрузочных устройств заключаются в простоте управления, практически бесшумной работе, экономичности и безвредности для окружающей среды. В решении своей узкой части задач эти устройства не уступают своим аналогам, дублерам.
Основные разновидности установки автомобильный подъемный стол
По типу конструкции столы бывают: ординарные ножничные; двойные ножничные; автомобильные; низкопрофильные.
Наконец, привод, поднимающий рабочую платформу, может быть гидравлическим, пневматическим или электрическим. Конструкционное расположение важнейших узлов составляет основные особенности столов. Существуют также плоскоременные столы, где подъем идет ввиду наматывания ремней на вал редуктора.
Гидравлическая разновидность
Гидравлические подъемные столы Tisel являются удачной альтернативой стационарной рампе или грузовому лифту. В зависимости от грузоподъемности, они могут быть передвижными или стационарными. Но даже последние, имеющие внушительные размеры и вес, легче перебазировать и монтировать чем другие подъемные устройства.
Платформа поднимается при помощи гидравлического цилиндра и гидравлической станции.
Это необходимые элементы конструкции, наряду с ножницами подъема, которых может быть одна или несколько пар. Управляться стол может ручным рычагом или ножной педалью, нагнетая необходимое давление для подъема путем нескольких качаний. Наличие электрического привода гидронасоса переводит устройство уже в другой классификационный тип.
Пневматический вид стола
Пневматический подъемный стол имеет пневмоцилиндр для нагнетания воздуха. С помощью него поднимается платформа с грузом. Приводить в действие механизм подъема можно с помощью ручного рычага, ножной педали или электрического насоса. Такие столы не обладают большой грузоподъемностью, зато весьма компактны, легко переносятся на другое место и незаменимы при дефиците места.
Электрические столы подъемные

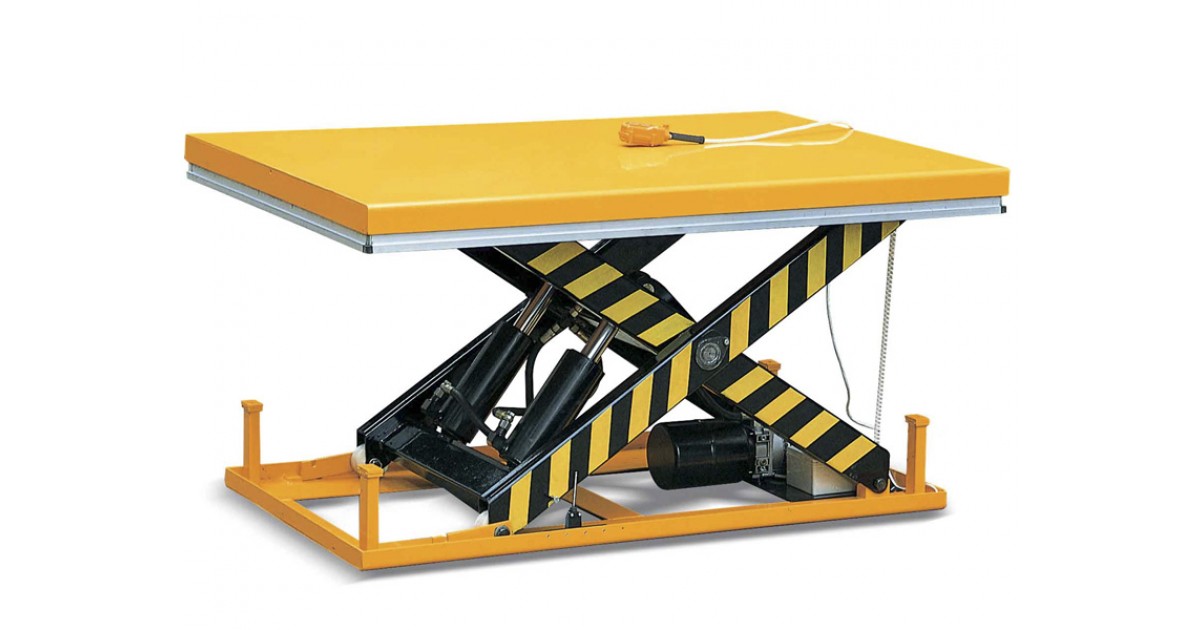

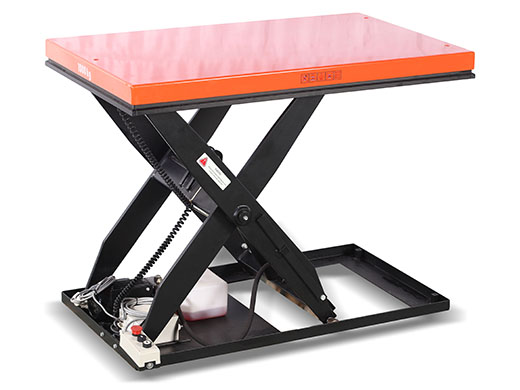

Подъемный стол электрический, как и гидравлический, имеет прочную раму, грузовую платформу, ножничную систему подъема с гидравлическим насосом и отличается лишь наличием электрического привода работы насоса. Столы бывают передвижные, с колесами на раме. Они имеют автономное электропитание, перемещают грузы до полутонны. Стационарные столы имеют питание 380В от электрической сети. Они могут справляться с грузами до 8-10 тонн, поднимая на высоту до 4х метров. Большие столы подъемники имеют по несколько моторов для работы с гидравлическими насосами.
Конструкция подъемного стола
Плавность подъема достигается синхронностью перемещения ножниц подъема. Самих ножниц может быть несколько пар, чем больше, тем выше можно поднять груз без опасности вертикального перекоса, горизонтального смещения. Кроме ножниц, платформа стола перемещается телескопическим подъемником. Но этот способ весьма ограничен, находя применение лишь там, где нужна максимальная компактность.

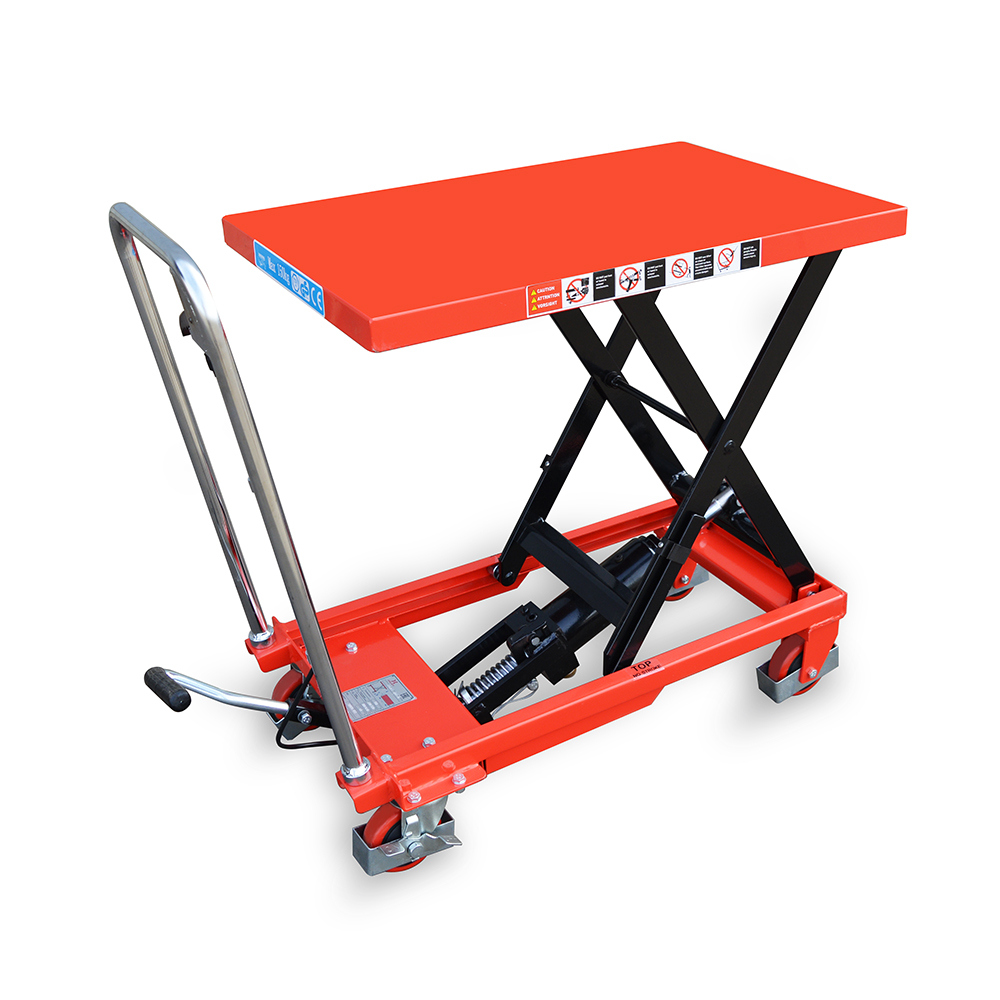

Подъемный ножничный стол с одинарными ножницами самый простой по конструкции, из-за небольшой высоты максимального подъема предназначен, как правило, для горизонтального перемещения груза. Современный подъемный стол может быть дополнительно оснащен ленточным транспортером, загрузочными планками, защитными сетками, контроллерами и датчиками управления. Подъемный стол гидравлический передвижной имеет колеса для транспортировки.
Поверхность стола может состоять из шаровых опор, или рольгангов, чтобы фиксировать или перемещать груз горизонтально на платформе. Оборудуют откидные наклонные плоскости, чтобы удобней было переместить груз на платформу, а также наклонную плоскость для быстрого сброса содержимого.
Управление подъемным столом
Способ управления устройством зависит от его типа и габаритов. Небольшой стол можно перемещать вручную, поднимать, используя ножной пневматический или гидравлический привод. Большие стационарные аппараты с дизельным или электрическим приводом нагнетательного насоса управляется кнопками с пульта. Разумеется, внедрение автоматики и компьютеризация, не обходит стороной такие устройства. Стационарные столы управляются удаленно, при помощи компьютерных систем.
Особенности панели управления
Пульт управления стационарным подъемником должен быть предельно прост. Кнопки подъема и спуска могут быть доукомплектованы световым сигнализатором процесса. Если есть несколько уровней-этажей, на каждом из них пульт управления оснащен блокиратором управления с других уровней.
Методы расположения установки
Где и как расположить устройство, диктует рабочая ситуация и его параметры. Для большого склада может потребоваться установить стационарный подъемный стол в основном узле погрузки-разгрузки. Передвижные устройства для перемещения небольших объемов вовсе не нуждаются в определенном месте установки. Гаражи-хранилища автомобилей оснащаются такими устройствами, как стол подъемно поворотный, для удобной подачи авто своим владельцам. Для стола нужна ровная, без явного наклона, поверхность. Иногда, для особой устойчивости, обустраивают приямки, куда устанавливают не перемещаемые погрузчики.
Стационарные модели
Даже массивные устройства с большой грузоподъемностью лучше встраиваются в технологический процесс, чем лифтовые агрегаты, различные краны, тельферные устройства.
Это достигается высокой надежностью, устойчивостью стола, отсутствием вибрации, сравнительной легкостью его монтажа.
Поднять крупногабаритную деталь для монтажа, сварки, можно с большой точностью, предельно плавно. Затем опору в виде стола можно не демонтировать, а просто опустить. Использовать подъемный стол для погрузочно разгрузочных работ также бывает предпочтительнее, чем другие машины, надо лишь правильно выбрать место для установки.
Мобильные варианты
Для погрузочных работ на больших складах становятся все более популярными подъемные столы ножничного типа. В отличии от автомобильных и электрических мобильных погрузчиков, столы практически бесшумны и гораздо более экономичны в использовании. Для них не требуются поддоны, благодаря ровной поверхности верхней платформы.
Передвижные столы оснащены небольшими колесами, могут перемещаться как прицепы к самоходным машинам или передвигаться как тележки, если груз небольшой или его вовсе нет. Применяются столы в супермаркетах и магазинах, где стеллажи с товарами находятся прямо в торговом зале или вблизи него. Там можно оперативно достать нужный экземпляр, переместить несколько упаковок в другое место.
