Подземные самосвалы

Подземные самосвалы — это специализированные грузовые машины, предназначенные для транспортировки породы, руды и других материалов в условиях ограниченного пространства подземных горных выработок. Они отличаются компактными размерами, усиленной конструкцией и высокой маневренностью, обеспечивая эффективную работу на малых радиусах поворота и в тоннелях с низким сводом.

Виды

Подземные самосвалы классифицируются по следующим основным признакам:

1. По грузоподъёмности:

• Лёгкие (до 10 тонн)

• Средние (10–25 тонн)

• Тяжёлые (более 25 тонн)

2. По типу разгрузки:

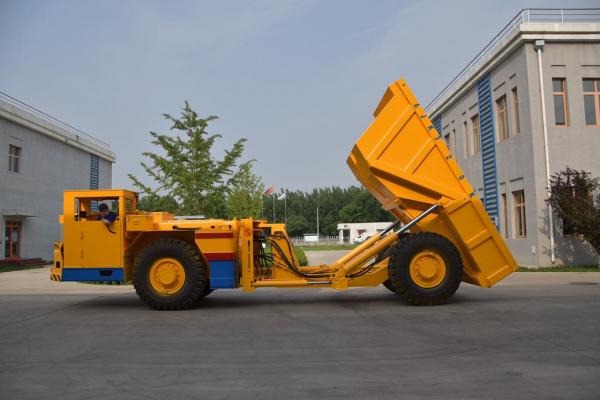

• С задней разгрузкой (классическая схема)

• С боковой разгрузкой (используются в ограниченных по высоте пространствах)

3. По типу трансмиссии:

• Механические

• Гидромеханические

• Электромеханические

4. По типу привода:

• С дизельным двигателем

• Электрические (с аккумуляторным питанием или кабельные)

• Гибридные

История создания

Первые попытки создания специализированной техники для подземных работ относятся к началу XX века, когда ручной труд в шахтах начали заменять на рельсовый транспорт и небольшие вагонетки. Однако по мере развития технологий и роста потребностей в производительности, в 1950–60-х годах появились первые колесные самосвалы, способные работать в условиях шахт и подземных рудников.

Пионерами в этой области стали такие компании, как Atlas Copco (ныне Epiroc), Sandvik и Wagner Mining (впоследствии ставшая частью Caterpillar). Уже в 1980-х годах сформировались основные конструктивные принципы подземных самосвалов: низкий силуэт, усиленная рама, шарнирно-сочлененная конструкция и полноприводная трансмиссия.

Современные модели демонстрируют высокий уровень автоматизации, повышенную безопасность и экологичность, включая электрифицированные версии без выхлопов.

Типы

1. Шарнирно-сочленённые подземные самосвалы

Наиболее распространённый тип. Сочленённая рама обеспечивает малый радиус поворота и лучшую управляемость в тоннелях.

2. Самосвалы с жёсткой рамой

Используются преимущественно на прямолинейных участках или при транспортировке руды по наклонным шахтам. Отличаются повышенной грузоподъёмностью и устойчивостью.

3. Электросамосвалы

Работают от аккумуляторов или через питающий кабель. Применяются в рудниках с ограниченной вентиляцией или повышенными экологическими требованиями.

Общее устройство

Подземный самосвал состоит из следующих основных узлов:

• Двигатель внутреннего сгорания или электродвигатель — обеспечивает привод.

• Шасси — усиленная рама низкой посадки для эксплуатации в стеснённых условиях.

• Кузов — объёмный металлический ковш с гидравлическим подъёмником для разгрузки.

• Кабина оператора — с защитой от обрушений (ROPS/FOPS), оборудованная системой жизнеобеспечения.

• Ходовая часть — полноприводные мосты, широкие низкопрофильные шины или гусеничная база (редко).

• Гидравлическая система — для управления рулевым управлением, подъёмом кузова и тормозами.

• Системы безопасности и мониторинга — газоанализаторы, тепловизоры, камеры заднего вида, телематика.

Классификация

Подземные самосвалы можно классифицировать по следующим признакам:

1. По типу двигателя:

• Дизельные

• Электрические (Li-ion, NiMH)

• Кабельные

2. По назначению:

• Для транспортировки породы

• Для перевозки руды

• Универсальные (могут работать с различными типами материалов)

3. По компоновке:

• Центрированные (двигатель и кабина размещены симметрично)

• Ассиметричные (двигатель сбоку, кабина — в центре)

4. По условиям эксплуатации:

• Для узких выработок

• Для рудников с большим уклоном

• Для горизонтальных шахт

Основные характеристики

• Грузоподъёмность: от 3 до 60 тонн

• Объём кузова: от 2 до 30 м³

• Габаритная высота: от 1,8 до 2,5 м

• Ширина: от 1,5 до 3,0 м

• Длина: от 5 до 12 м

• Мощность двигателя: от 50 до 600 л.с.

• Максимальная скорость: до 30 км/ч

• Угол подъёма кузова: до 60 градусов

• Радиус поворота: от 4 до 8 м

• Тип привода: полный (4×4, 6×6)

Основные производители

Мировые лидеры:

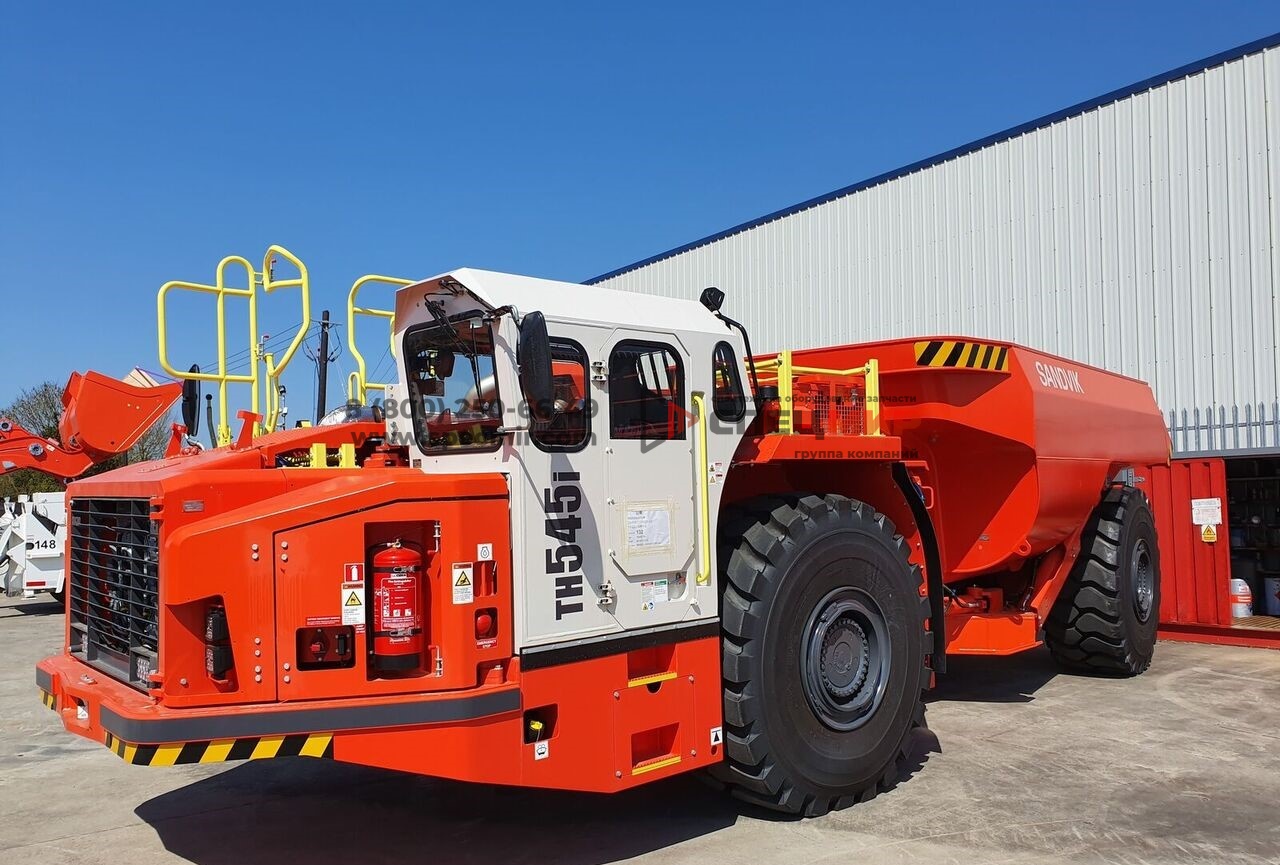

• Sandvik (Финляндия/Швеция) — линейка Toro, TH320, TH430.

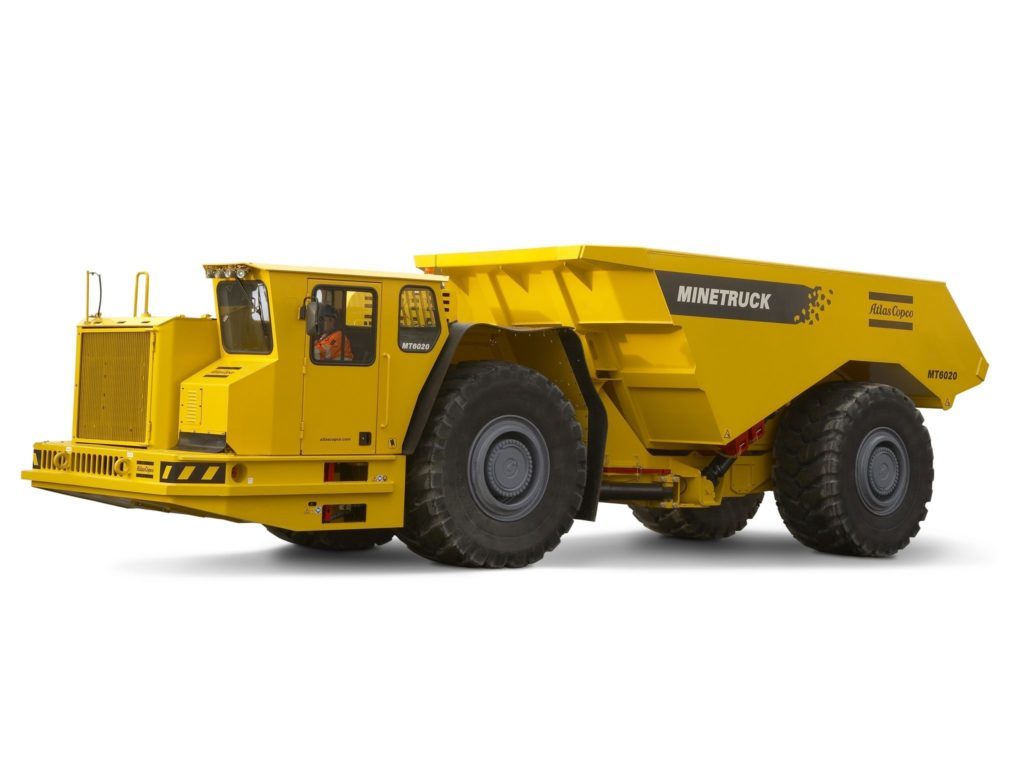

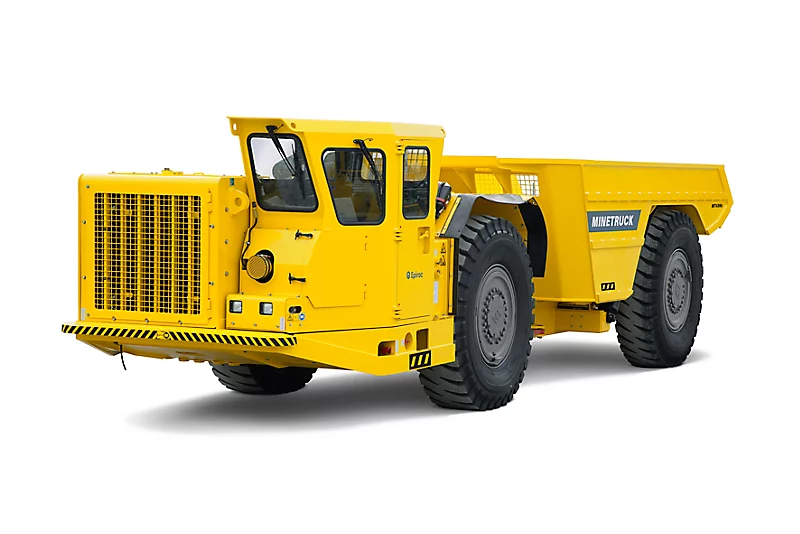

• Epiroc (Швеция) — модели серии Minetruck.

• Caterpillar (США) — подземные модели AD22, AD30, AD63.

• GHH Fahrzeuge (Германия) — серия MK-A и LF.

• Normet (Финляндия) — компактные машины с расширенной функциональностью.

Китайские производители:

• XCMG — серия подземных самосвалов с дизельными и электрическими версиями.

• LGMRT (Lingong) — производит машины в кооперации с Sandvik.

• Siton, Fambition, Yantai Jinhao Mining — широкий модельный ряд самосвалов до 60 тонн.

• China Coal Group — бюджетные подземные машины для развивающихся рынков.

Российские производители:

• Челябинский механический завод (ЧМЗ) — выпускает подземные самосвалы серии ПС-10, ПС-15.

• Уралмаш — опытное производство тяжёлых машин для подземных работ.

• ЗАО «Горные машины» (Северсталь) — машины малой и средней грузоподъёмности.

Интересные факты

• Самый маленький подземный самосвал — модели грузоподъёмностью 1–3 тонны, используются в геологоразведке и на мелких выработках.

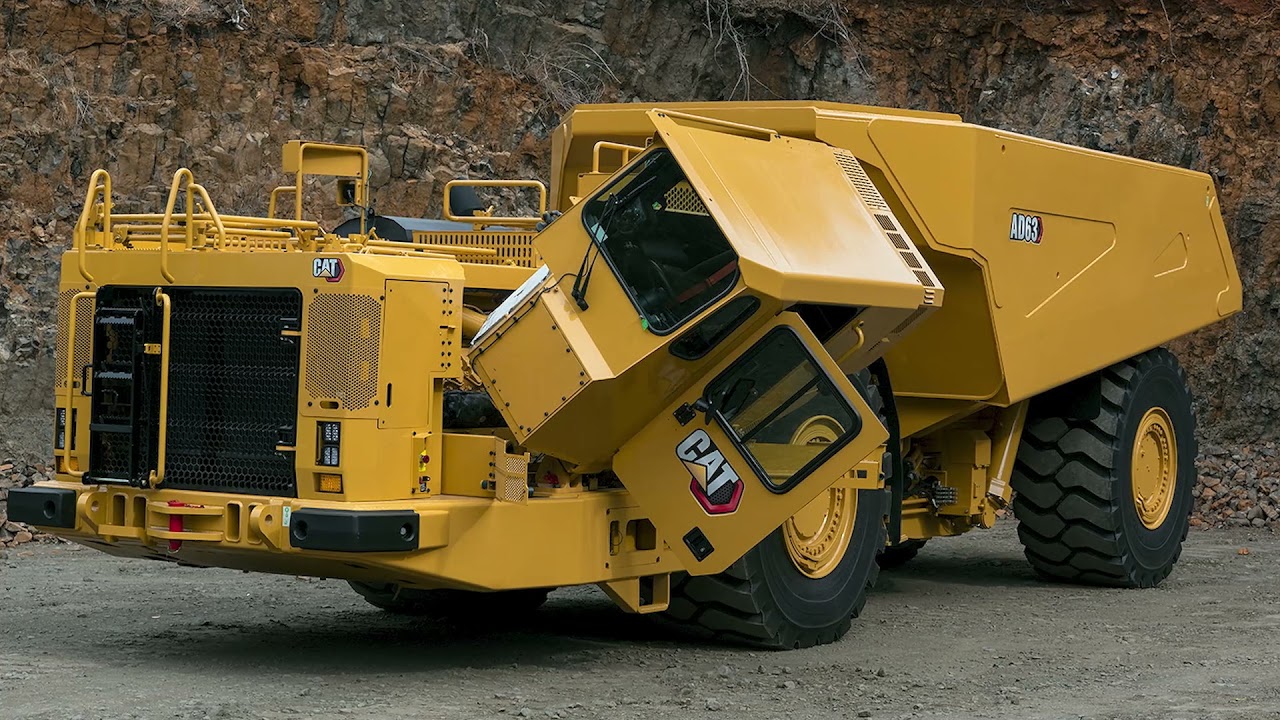

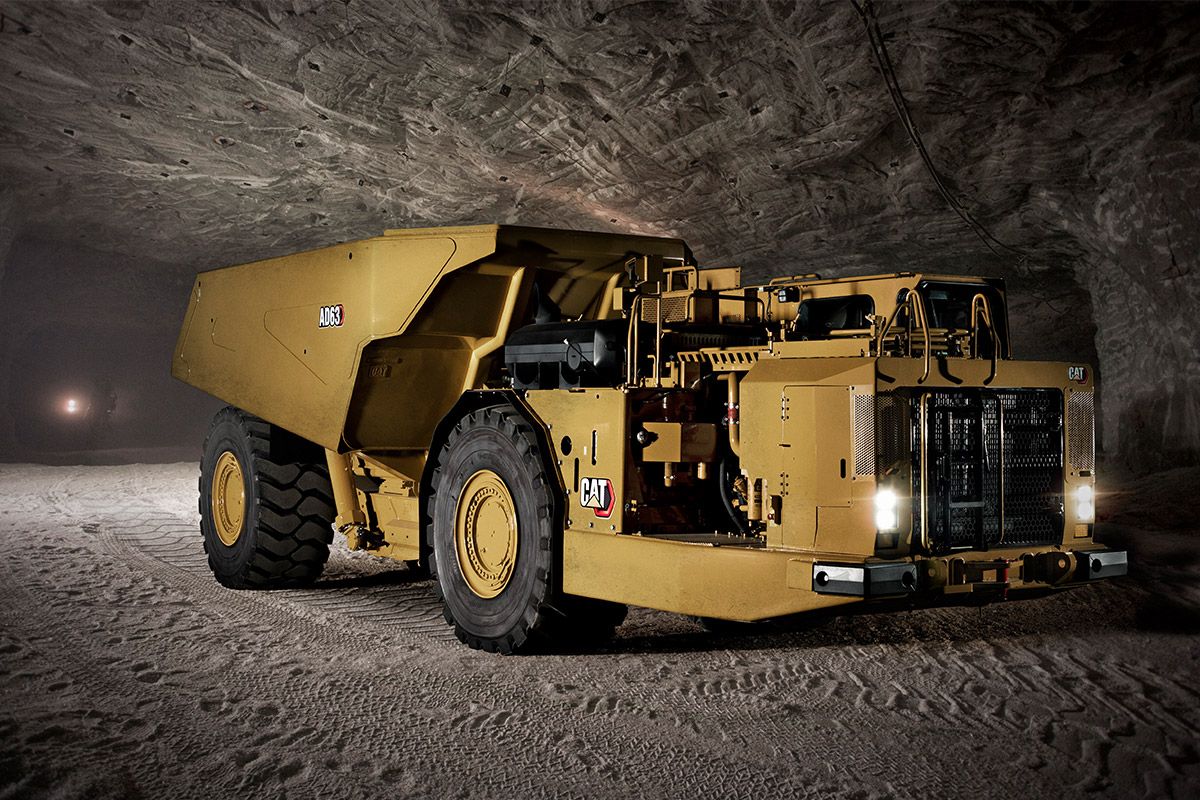

• Самый большой — Caterpillar AD63: грузоподъёмность 63 тонны, объём кузова 31 м³.

• Sandvik TH665B — первый в мире подземный самосвал на аккумуляторной тяге с грузоподъёмностью более 60 тонн.

• В Норвегии используются электрические подземные самосвалы на базе троллейбусной технологии — с автоматическим подключением к контактной сети в тоннелях.

• Современные самосвалы оснащаются системой полуавтономного управления: оператор может управлять техникой дистанционно через сеть Wi-Fi или LTE.

Область применения

Подземные самосвалы применяются в следующих сферах:

• Горнорудная промышленность — транспортировка руды и вскрышных пород на подземных шахтах.

• Металлургия — обеспечение добычи сырья для металлургических комбинатов.

• Строительство тоннелей — в метро, автомагистралях и гидротехнических объектах.

• Энергетика — при строительстве подземных хранилищ, шахтных котлованов, кабельных галерей.

• Разведочные проекты — при бурении и расширении геологоразведочных шахт.

• Военные и спецобъекты — при создании подземной инфраструктуры закрытого типа.
