Отвал

Отвал — это навесное оборудование, предназначенное для перемещения, планировки, сдвига и уборки сыпучих и насыпных материалов, таких как снег, песок, грунт, щебень и строительный мусор. Устанавливается на переднюю, боковую или заднюю часть базовой машины (трактор, бульдозер, погрузчик, автомобиль) и используется как в сельском хозяйстве и строительстве, так и в коммунальной сфере.

Отвалы позволяют механизировать процессы расчистки и планировки, особенно в условиях, где использование другой техники невозможно или экономически нецелесообразно.

Виды

Существуют различные типы отвалов в зависимости от их назначения и конструкции:

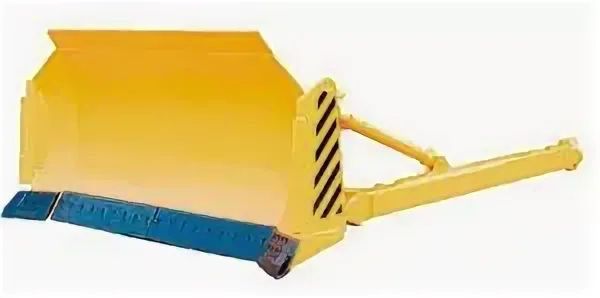

• Прямой отвал — классическая форма, подходит для сдвига материала вперед.

• Полусферический (ковшовый) отвал — повышенная эффективность перемещения больших объёмов сыпучих материалов.

• U-образный (универсальный) — совмещает свойства прямого и полусферического, увеличивая ёмкость.

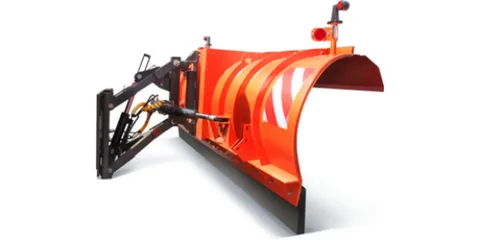

• Снегоуборочный отвал — специальная форма для уборки снега с улиц и дорог.

• Поворотный (поворотный гидравлический) — позволяет изменять угол атаки относительно направления движения.

• Щёточно-отвальные агрегаты — комбинация отвала и щётки, используется в коммунальной технике.

• Боковой отвал — для расширения зоны очистки при движении по дороге.

Общее устройство

Отвал состоит из следующих основных элементов:

• Лопата (щит) — рабочая поверхность, контактирующая с материалом.

• Каркас (рама) — силовая конструкция для крепления отвала к базовой технике.

• Механизм подъёма и поворота — обычно гидравлический, обеспечивает подъем, опускание и изменение угла отвала.

• Опорные элементы — башмаки, колёса или скользящие подошвы.

• Изнашиваемая кромка — нижняя часть щита, которая подлежит замене при износе.

Классификация

Отвалы классифицируются по следующим признакам:

• По месту крепления:

  • передние,

  • задние,

  • боковые.

• По типу управления:

  • механические,

  • гидравлические,

  • электрогидравлические.

• По базовой технике:

  • для тракторов,

  • для бульдозеров,

  • для погрузчиков,

  • для грузовиков.

• По материалу изготовления:

  • стальные,

  • алюминиевые (реже, в легких версиях),

  • с полиуретановыми или резиновыми кромками (для уборки снега на чувствительных покрытиях).

Основные характеристики

• Ширина отвала: от 1 до 6 м

• Высота отвала: от 0,5 до 2 м

• Угол поворота щита: до ±30° и более

• Масса отвала: от 100 до 1500 кг

• Тип управления: гидравлическое / механическое

• Материал режущей кромки: сталь / резина / полиуретан

• Совместимость: тракторы, экскаваторы, фронтальные и мини-погрузчики, автомобили

Основные производители

Мировые производители:

• Caterpillar (США)

• Komatsu (Япония)

• Volvo Construction Equipment (Швеция)

• John Deere (США)

• Liebherr (Германия)

Российские производители:

• Четра

• Завод коммунального оборудования (ЗКО)

• МТЗ (Минский тракторный завод)

• ООО «Велмаш-С»

• КУРГАНМАШ

Китайские производители:

• XCMG

• Zoomlion

• YTO

• Lovol

• Shantui

Интересные факты

• Самый большой отвал в мире установлен на карьерный бульдозер Komatsu D575A, ширина отвала составляет более 7 метров.

• Самые маленькие отвалы устанавливаются на мини-погрузчики и имеют ширину менее 1 метра.

• Существуют отвалы с функцией вибрации для работы с примерзшими материалами.

• Некоторые отвалы оснащаются сменными вставками, что позволяет менять форму лопаты на месте эксплуатации.

• Для аэропортов выпускаются отвалы с дополнительным скребком и системой антиобледенения.

Область применения

Отвалы применяются в самых разных отраслях:

• Коммунальное хозяйство: уборка снега, грязи и мусора с дорог, тротуаров, парковок.

• Строительство: планировка и выравнивание грунта, перемещение строительного мусора.

• Сельское хозяйство: расчистка территорий, работа с зерном и силосом.

• Горнодобывающая промышленность: сдвиг сыпучих пород, очистка рабочих площадок.

• Аэропорты и железные дороги: расчистка взлётно-посадочных полос и путей от снега.
