Навесная дробилка — это вид навесного оборудования, устанавливаемого на строительные, дорожные или сельскохозяйственные машины (чаще всего на экскаваторы, погрузчики, тракторы), предназначенный для измельчения различных материалов: камней, бетона, асфальта, кирпича, строительного мусора, древесины и других твёрдых или кусковых фракций. Дробилки данного типа используются как мобильное решение для переработки отходов или подготовки материала непосредственно на строительной площадке.
Основное преимущество навесных дробилок заключается в их универсальности, мобильности и возможности снижения затрат на транспортировку исходного материала и отходов.
Виды
Навесные дробилки классифицируются по типу конструкции дробящего механизма и сфере применения. Основные виды:
-
Щёковые дробилки — измельчают материал между двумя плитами, одна из которых подвижная. Эффективны при переработке твёрдых пород.
-
Роторные дробилки — используют вращающийся ротор с ударами по материалу. Подходят для дробления мягких и среднепрочных материалов.
-
Конусные дробилки — применяются для мелкого и среднего дробления, особенно эффективны для твёрдых пород.
-
Барабанные дробилки (дробильные ковши) — наиболее распространённый тип навесных дробилок. Представляют собой ковш с встроенными дробящими механизмами.
-
Молотковые дробилки — измельчают материал с помощью молотков, закреплённых на вращающемся роторе. Используются для дробления хрупких материалов.
-

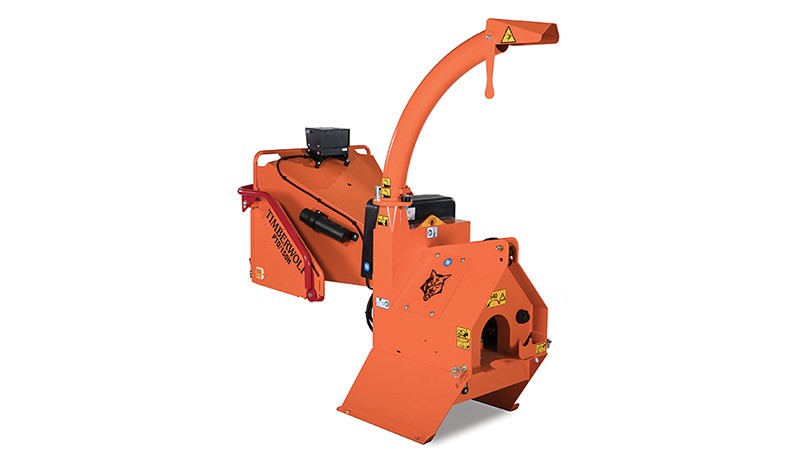

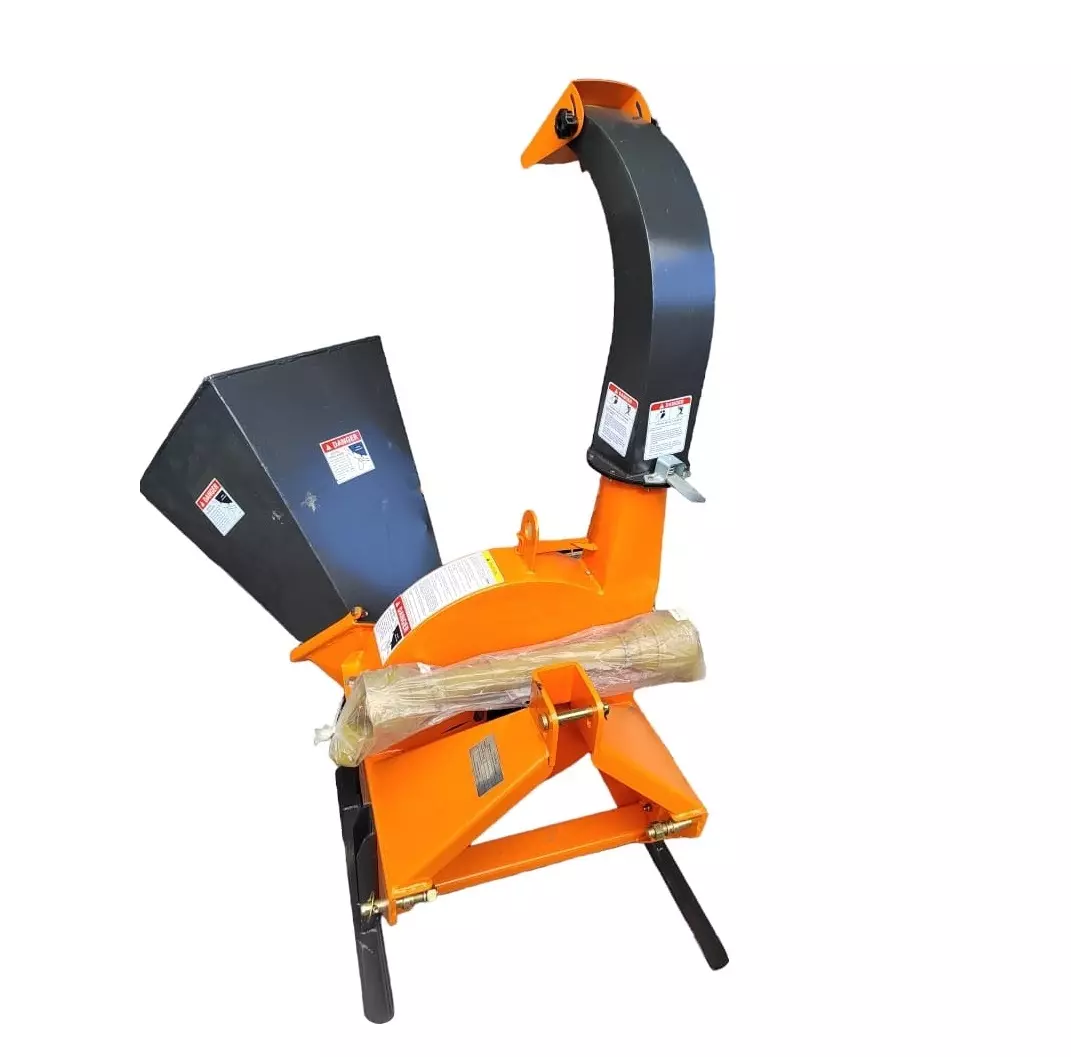

Дробилки для древесины (щепорезы) — навесное оборудование, применяемое для переработки веток, пней, досок и другого деревянного материала.
Общее устройство
Навесная дробилка состоит из следующих основных компонентов:
-
Рама/корпус — несущая конструкция, которая обеспечивает жёсткость и соединение всех узлов.
-
Дробящий механизм — рабочая часть, различающаяся в зависимости от типа дробилки (щёки, ротор, барабаны и др.).
-
Гидравлический привод — обеспечивает вращение или движение дробящих элементов за счёт подключения к гидросистеме базовой машины.
-
Крепёжная система — адаптер или площадка для монтажа на экскаватор, погрузчик или трактор.
-
Система защиты — предохранительные клапаны, кожухи и амортизаторы для безопасности работы.
-
Ситовая система или регулировочный механизм — позволяет управлять фракцией конечного продукта.
Классификация
Навесные дробилки классифицируются по следующим признакам:
По типу рабочего органа:
-
Щёковая
-
Роторная
-
Конусная
-
Молотковая
-
Барабанная
-
Щепорезная (для дерева)
По массе базовой машины:
-
Для мини-экскаваторов (1–6 т)
-
Для средних экскаваторов (6–15 т)
-
Для тяжёлых экскаваторов (15–35 т и более)
-
Для фронтальных и многофункциональных погрузчиков
По типу материала:
-
Для минеральных материалов (камень, бетон, кирпич)
-
Для переработки древесины
-
Для органических отходов
Основные характеристики
-
Масса оборудования: от 250 кг до 5 000 кг
-
Объём загрузочного ковша: от 0,15 до 1,5 м³
-
Производительность: от 5 до 120 т/ч
-
Размер загружаемого материала: до 600 мм
-
Размер выходной фракции: от 10 до 100 мм
-
Необходимое гидравлическое давление: 180–350 бар
-
Расход гидравлической жидкости: от 60 до 200 л/мин
-
Тип крепления: быстросъём, фланцевое соединение, адаптер под конкретную марку машины
Основные производители
Мировые производители:
-
MB Crusher (Италия) — один из лидеров в производстве навесных дробилок для экскаваторов и погрузчиков.
-
Epiroc (Швеция) — предлагает высококачественные гидравлические дробилки и мультипроцессоры.
-
Simex (Италия) — производит барабанные и фрезерные дробилки.
-
Remu (Финляндия) — выпускает универсальные ковши-дробилки и просеивающие установки.
Российские производители:
-
Завод «Техсервис» (Россия) — производит навесное оборудование для спецтехники, включая дробилки.
-
ПМК «Арсенал» — поставляет щепорезы и дробильные ковши для отечественной техники.
-
МультиФорм — выпускает адаптированные модели для тракторов и экскаваторов.
Китайские производители:
-
XCMG — предлагает широкий ассортимент навесного оборудования, включая дробильные установки.
-
Sany — производит дробилки и ковши с высокими техническими характеристиками.
-
Jisan Heavy Industry — популярный поставщик навесных молотков и дробилок на экспорт.
Интересные факты
-
Самая большая навесная дробилка в мире — модель BF150.10 от MB Crusher, предназначенная для экскаваторов от 70 тонн. Её производительность достигает 120 т/ч.
-
Мини-дробилки — существуют модели весом менее 300 кг, которые можно устанавливать на мини-экскаваторы или компактные погрузчики.
-
Уникальные модели — некоторые дробилки оснащаются функцией автоматической регулировки фракции и системой антивибрации.
-
Дробилки на тракторы — применяются в сельском хозяйстве для переработки камней на полях, превращая их в мелкий щебень прямо на месте.
-
Двойная функция — некоторые навесные дробилки совмещены с просеивающим ковшом и могут одновременно измельчать и отсеивать материал.
