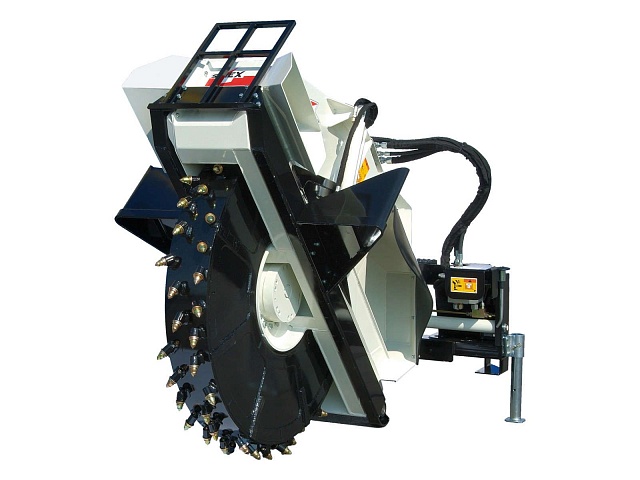

Навесной швонарезчик — это разновидность навесного оборудования, предназначенного для резки твердых покрытий, таких как бетон, асфальт, камень или железобетон. Устанавливается на самоходные машины, в основном на экскаваторы, мини-погрузчики, тракторы и другую строительную технику с гидравлической системой. Используется при дорожных, строительных и демонтажных работах, особенно в местах, где требуется точный и глубокий рез.
В отличие от автономных самоходных или ручных швонарезчиков, навесные модели используют мощность базовой машины, что обеспечивает большую силу реза, высокую производительность и возможность работы в сложных условиях.
Виды
Существуют различные виды навесных швонарезчиков в зависимости от области применения и конструкции:
-
Дисковые швонарезчики — наиболее распространенные, оснащены алмазными или твердосплавными кругами.
-
Цепные швонарезчики — применяются для нарезки глубоких и длинных швов; конструктивно напоминают большую цепную пилу.
-
Фрезерные швонарезчики — используют фрезу вместо диска, применяются для удаления слоев покрытия или подготовки основания.
-
Гидравлические резчики с глубокой подачей — предназначены для тяжелых условий и способны работать на глубину до 800 мм и более.
Общее устройство
Типичный навесной швонарезчик состоит из следующих элементов:
-
Резной орган — диск, цепь или фреза, выполняющая основную работу.
-
Приводной механизм — гидромотор, питающийся от гидросистемы базовой машины.
-
Защитный кожух — предотвращает разлет пыли и частиц, защищает оператора и оборудование.
-
Кронштейн крепления — адаптируется под разные типы машин (погрузчиков, экскаваторов и др.).
-
Система регулировки глубины — механическая или гидравлическая.
-
Система подачи воды — для охлаждения диска и подавления пыли (опционально).
Классификация
Навесные швонарезчики классифицируются по следующим признакам:
Основные характеристики
-
Тип привода: гидравлический
-
Ширина реза: от 5 до 30 мм
-
Глубина реза: от 100 до 800 мм
-
Диаметр режущего диска: от 400 до 1200 мм
-
Рабочее давление гидросистемы: 160–250 бар
-
Поток гидравлической жидкости: 50–150 л/мин
-
Вес оборудования: 150–700 кг
-
Совместимость с базовыми машинами: от 1 до 20 тонн (в зависимости от модели)
Основные производители
Мировые производители:
-
Simex (Италия) — один из лидеров в производстве навесного оборудования, включая швонарезчики для экскаваторов и погрузчиков.
-
Rockwheel (Германия) — производит фрезерные и дисковые швонарезчики.
-
Epiroc (Швеция) — предлагает резчики и фрезы для тяжелых условий.
-
Bobcat (США) — производит навесное оборудование для своих мини-погрузчиков.
Российские производители:
-
Delta — выпускает разнообразные модели гидроинструмента и навесного оборудования.
-
ПромТех (Россия) — производит швонарезчики для дорожных и строительных работ.
-
НПО Вектор — отечественный производитель навесных резчиков и гидроинструмента.
Китайские производители:
-
Jiangtu (Китай) — производит широкий спектр навесного оборудования, включая резчики.
-
Shandong UT Machinery — известен недорогими, но функциональными моделями швонарезчиков.
-
Yantai Hemei Machinery — предлагает цепные и дисковые навесные резчики.
Интересные факты
-
Самый глубокий рез: Некоторые модели цепных навесных швонарезчиков способны выполнять рез на глубину до 1200 мм, что позволяет использовать их при прокладке инженерных коммуникаций.
-
Самые компактные модели: навесные резчики для мини-погрузчиков могут весить менее 150 кг, но при этом обеспечивать резку до 250 мм глубиной.
-
Уникальные решения: у Simex есть модель, позволяющая не только резать, но и сразу отводить пыль и мусор через встроенную систему вакуумной очистки.
-
Резка под углом: некоторые специализированные модели допускают резку под наклоном, что востребовано при создании водоотводных желобов.
