Навесная фреза

Навесная фреза — это вид навесного оборудования, предназначенный для установки на различные типы машин (тракторы, погрузчики, экскаваторы, коммунальную технику) с целью механической обработки твёрдой поверхности: дорожного покрытия, грунта, асфальта, бетона и других материалов. Навесные фрезы применяются для снятия верхнего слоя покрытия, разрушения твердых оснований, подготовки участков под ремонт, демонтаж или прокладку коммуникаций.

Оборудование работает по принципу фрезерования — удаления слоя материала с помощью вращающегося барабана с закреплёнными на нём резцами или зубьями. Навесные фрезы позволяют механизировать и ускорить такие процессы, как фрезеровка асфальта, рыхление почвы, выемка траншей и подготовка посадочных мест под кабель или трубу.

Виды

Навесные фрезы классифицируются по типу выполняемых задач и используемому базовому оборудованию:

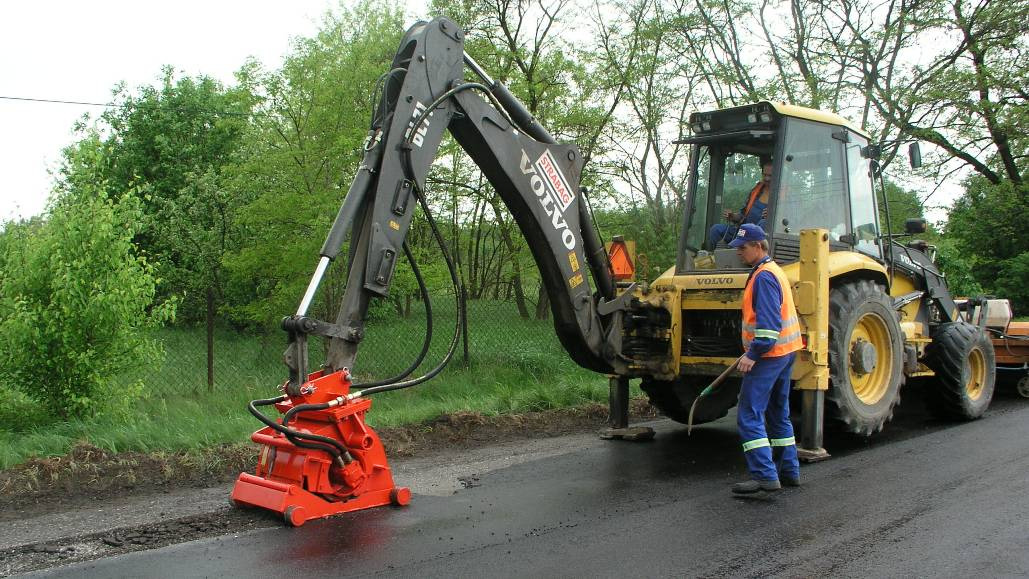

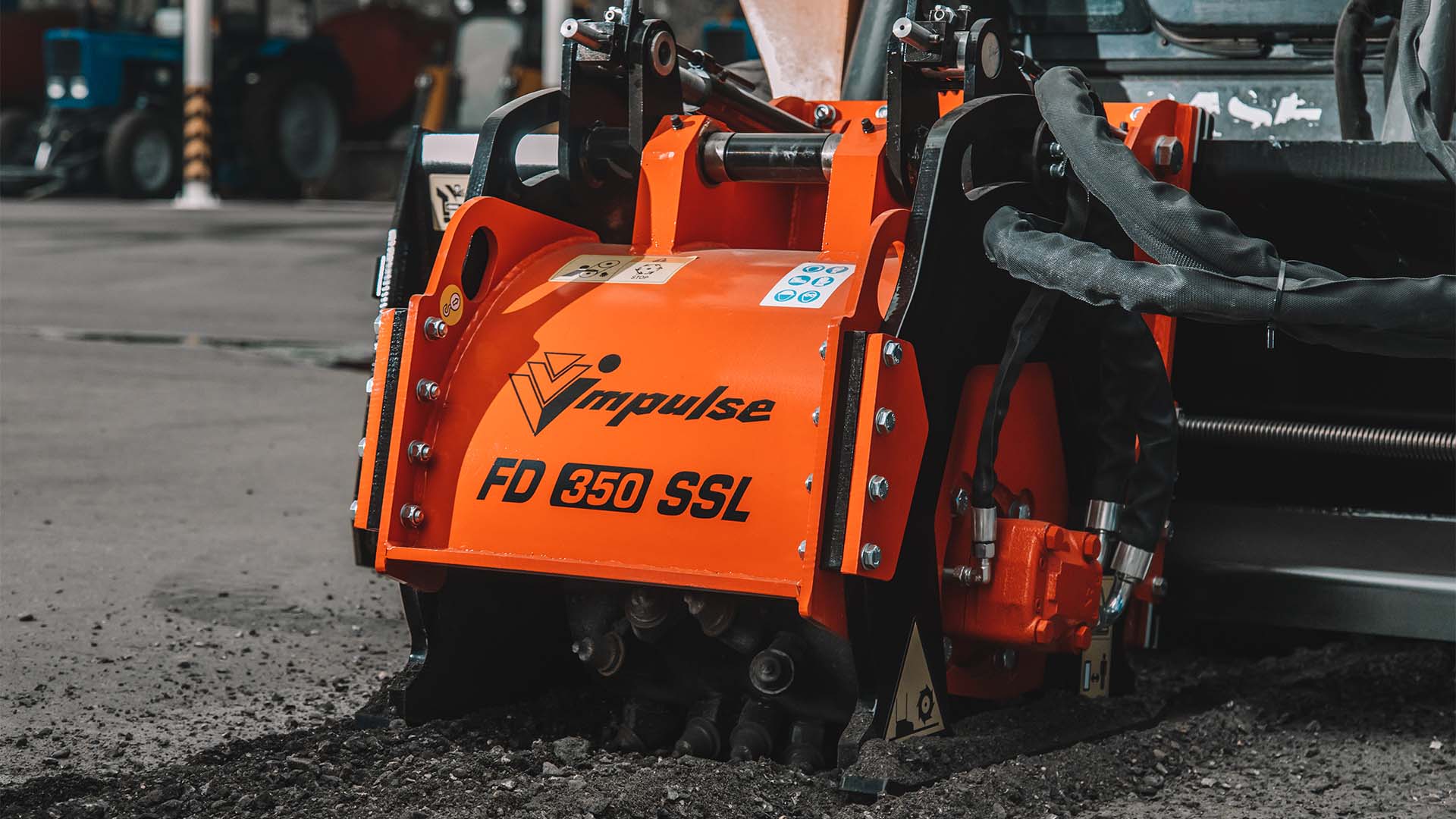

• Дорожные фрезы — для фрезерования асфальта и бетона. Чаще всего навешиваются на экскаваторы, мини-погрузчики, фронтальные погрузчики.

• Грунтовые фрезы — для обработки почвы, перемешивания слоёв, удаления растительности. Используются в сельском хозяйстве и ландшафтном строительстве.

• Фрезы для траншей (траншеекопатели) — узкие и мощные фрезы для рытья канав и прокладки коммуникаций.

• Фрезы для вырубки пней и корней — используются в лесном и коммунальном хозяйстве.

• Фрезы для льда и снега — применяются на аэродромах и промышленных объектах для очистки поверхностей.

Общее устройство

Навесная фреза состоит из следующих основных компонентов:

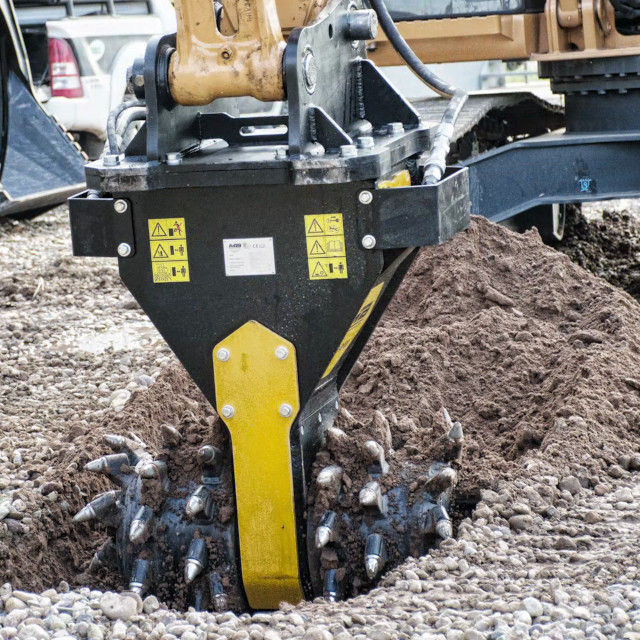

• Фрезерный барабан (ротор) — вращающийся вал с закреплёнными резцами или зубьями, осуществляющий разрушение материала.

• Редуктор — передаёт вращение от гидромотора или вала отбора мощности (ВОМ) на барабан.

• Корпус — защитный кожух, закрывающий барабан и предотвращающий разлёт фрезерованного материала.

• Механизм крепления — адаптер или быстросъёмная рамка для установки на базовую машину.

• Гидросистема — обеспечивает привод барабана (в случае с гидравлическим приводом).

• Система регулировки глубины фрезерования — позволяет задавать рабочую глубину.

• Шланги и соединения — гидравлические линии, соединяющие фрезу с машиной-носителем.

Классификация

Фрезы можно классифицировать по нескольким признакам:

По типу привода:

• Механические (от ВОМ трактора)

• Гидравлические (от гидросистемы экскаватора, погрузчика)

По направлению фрезерования:

• Продольные (вдоль направления движения)

• Поперечные (перпендикулярно направлению движения)

По массе и размеру:

• Лёгкие (для мини-техники)

• Средние (для универсальных погрузчиков)

• Тяжёлые (для экскаваторов и тракторов высокой мощности)

По области применения:

• Коммунальные

• Строительные

• Сельскохозяйственные

• Ландшафтные

Основные характеристики

• Ширина фрезерования: от 150 мм до 2200 мм

• Глубина фрезерования: от 10 мм до 500 мм

• Масса оборудования: от 100 кг до 2000 кг

• Мощность привода: от 20 до 200 л.с.

• Тип резцов: сменные карбидные, стальные, фрезерные барабаны

• Рабочая скорость: 0,1–2,5 км/ч

• Тип крепления: стандартная быстросъёмная плита, трехточечная навеска

• Требуемый гидропоток (для гидрофрез): от 40 до 200 л/мин

• Давление в гидросистеме: до 350 бар

Основные производители

Мировые бренды:

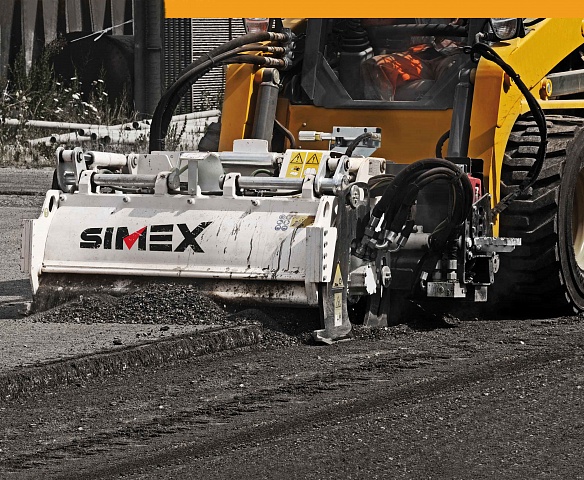

• Simex (Италия) — лидер в производстве навесных фрез для погрузчиков и экскаваторов

• Bobcat (США) — выпускает широкий ряд фрез для своей линейки мини-погрузчиков

• Wirtgen (Германия) — производитель дорожной техники, в том числе фрезерующих модулей

• Epiroc (Швеция) — производит гидравлические фрезы Drum Cutter для горных и строительных работ

• Erkat (Германия) — известен фрезами для экскаваторов

Российские производители:

• Проммаш (Россия) — навесное оборудование для дорожно-строительной и коммунальной техники

• ПКФ «Техно» — производит фрезы для тракторов и мини-погрузчиков

• Кранэкс — оборудование для экскаваторов и тяжелой техники

Китайские производители:

• Jisan Heavy Industry — производит гидрофрезы и навесное оборудование для экспортных рынков

• Yantai Jiangtu Mechanical Equipment — производитель бюджетных фрез с хорошим соотношением цены и качества

• Bonovo — выпускает широкий спектр навесного оборудования, включая фрезы

Интересные факты

• Самая большая навесная фреза выпускается компанией Simex — модель PL 2000 с шириной фрезерования до 2200 мм и глубиной до 300 мм.

• Миниатюрные фрезы массой менее 100 кг выпускаются для мини-техники, например, моделей Bobcat S70 или китайских мини-погрузчиков.

• Уникальная фреза Erkat ER 2000-3 используется для работы под водой и при прокладке тоннелей.

• Некоторые фрезы могут быть оснащены системами пылеподавления и GPS-навигацией для точной глубины и схемы обработки.

• Навесные фрезы применялись при демонтаже взлётно-посадочных полос, старых бетонных плит и даже в шахтных условиях.

Область применения

Навесные фрезы широко используются в следующих отраслях:

• Дорожное строительство и ремонт — снятие асфальтового слоя, подготовка дорожного полотна.

• Коммунальное хозяйство — ремонт тротуаров, очистка снега и льда.

• Сельское хозяйство — обработка почвы, перемешивание удобрений и подготовка посадочных борозд.

• Строительство и благоустройство — подготовка участков под мощение, разрыхление плотного грунта.

• Энергетика и связь — прокладка кабельных каналов и траншей под коммуникации.

• Лесное хозяйство — удаление пней, корней и подготовка просек.

• Горно-добывающая промышленность — фрезерование горных пород и выемка в ограниченных пространствах.
