Грейфер

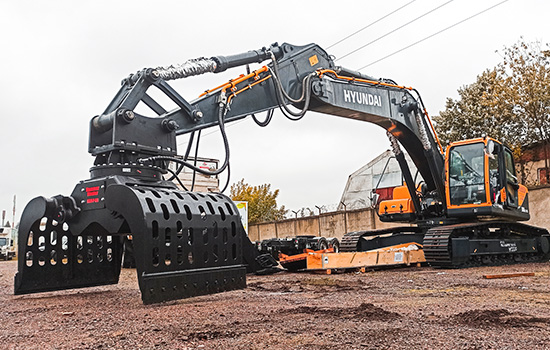

Грейфер — это навесное захватное оборудование, устанавливаемое на краны, экскаваторы, манипуляторы и другую грузоподъемную или строительную технику. Оно предназначено для механизированного захвата, подъема, перемещения и выгрузки сыпучих, кусковых, длинномерных и других материалов. Название «грейфер» происходит от английского слова grapple, означающего «захват».

Виды

Грейферы подразделяются на несколько видов в зависимости от конструкции захвата и типа обрабатываемых материалов:

• Многочелюстные грейферы — состоят из нескольких подвижных челюстей, используются для металлолома, камней, древесины, строительного мусора.

• Ракушечные грейферы — состоят из двух створок, напоминающих ракушку. Применяются для сыпучих материалов (песок, щебень, зерно).

• Лесозахваты (грейферы для леса) — адаптированы под захват и перемещение бревен и древесины.

• Грейферы для мусора — используются в коммунальном хозяйстве и утилизации отходов.

• Подводные грейферы — применяются при дноуглубительных работах.

• Магнитные грейферы — совмещают механический захват и электромагнитную систему (например, в металлоломной промышленности).

Общее устройство

Грейфер состоит из следующих основных элементов:

• Челюсти (створки) — захватывающие элементы, количество и форма которых зависят от назначения.

• Рама (корпус) — основная несущая часть, к которой крепятся челюсти и другие узлы.

• Гидроцилиндры или канаты — механизмы, обеспечивающие открытие и закрытие створок.

• Поворотное устройство — позволяет грейферу вращаться вокруг своей оси (не на всех моделях).

• Крепёж — система навески для соединения с базовой машиной.

Классификация

Грейферы классифицируются по следующим признакам:

• По типу привода:

  • гидравлические,

  • канатные (механические).

• По числу челюстей:

  • двухчелюстные (ракушечные),

  • многочелюстные (4–6 челюстей и более).

• По способу монтажа:

  • стационарные,

  • сменные навесные.

• По назначению:

  • для сыпучих материалов,

  • для леса,

  • для металлолома,

  • универсальные.

Основные характеристики

• Тип привода: гидравлический, канатный

• Грузоподъёмность: от 0,5 до 20 т

• Объем захвата: от 0,2 до 5,0 м³ и более

• Количество челюстей: 2, 4, 5, 6 и более

• Тип захватываемого материала: сыпучий, кусковой, твердый, длинномерный

• Масса оборудования: от 200 кг до 5 т и более

• Материал конструкции: конструкционная и износостойкая сталь

• Наличие поворотного устройства: да/нет

Основные производители

Мировые производители:

• Liebherr (Германия)

• Atlas GmbH (Германия)

• Rotobec (Канада)

• Kinshofer (Германия)

• Volvo CE (Швеция)

Российские производители:

• ЗАО «ПромГрейфер»

• ООО «Завод гидравлического оборудования» (г. Тверь)

• «Завод навесного оборудования» (г. Екатеринбург)

• «ГрейферПро» (г. Нижний Новгород)

Китайские производители:

• Yantai Jiangtu

• Bonovo

• XCMG Attachments

• Jisan Heavy Industry

Интересные факты

• Один из крупнейших грейферов в мире был использован при строительстве порта Роттердам, его объем составлял более 10 м³.

• Существуют мини-грейферы, способные захватывать предметы размером с кирпич, используемые в роботизированной технике.

• Некоторые модели оборудованы интеллектуальными системами контроля усилия захвата, чтобы не повредить груз.

• В Японии производят «бионические» грейферы с имитацией пальцев для точной работы в переработке электроники.

• В индустрии деревообработки применяются специальные грейферы с узкими челюстями для сортировки тонких бревен.

Область применения

Грейферы широко применяются в различных отраслях промышленности и хозяйства:

• в строительстве — для погрузки щебня, песка, строительных отходов,

• в металлургии — для перемещения и сортировки металлолома,

• в лесозаготовке — при погрузке и разгрузке древесины,

• в коммунальном хозяйстве — для сбора крупногабаритных отходов,

• в портовой логистике — при перевалке сыпучих грузов (уголь, руда, зерно),

• в горнодобывающей промышленности — при перегрузке руды и пород,

• в переработке отходов — на мусоросортировочных линиях.
