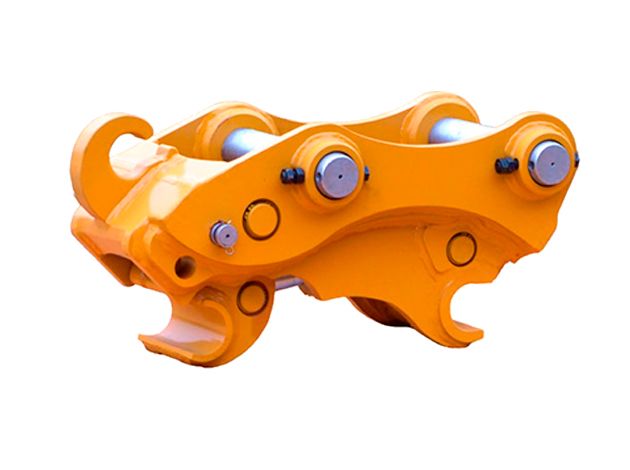

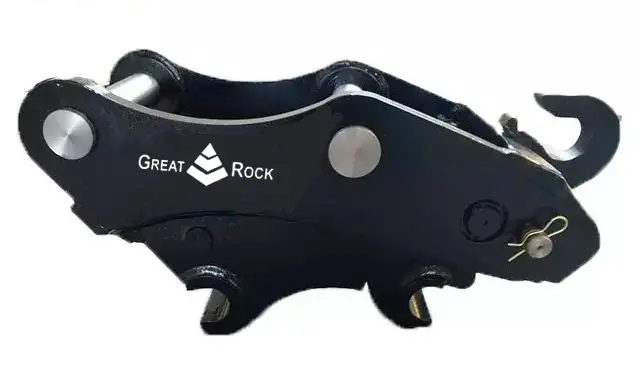

Квик-каплер (быстросъемное устройство, быстросъем)

Быстросъемное устройство (англ. quick coupler, также используется термин квик-каплер) — это элемент навесного оборудования для строительной, землеройной и дорожно-строительной техники (экскаваторов, погрузчиков, мини-погрузчиков и др.), предназначенный для быстрой и безопасной замены рабочих органов (ковшей, гидромолотов, рыхлителей, захватов и пр.) без необходимости демонтажа пальцев и использования ручного инструмента.

Быстросъем обеспечивает значительное сокращение времени на замену навесного оборудования, повышает универсальность и эффективность техники, а также улучшает условия труда оператора.

Виды

Существует несколько основных видов быстросъемных устройств, различающихся по конструкции и принципу фиксации:

• Механические быстросъемы — требуют ручного вмешательства при смене навески (обычно использование ключа или монтировки);

• Полуавтоматические — фиксатор блокируется при помощи ручного замка, но установка навесного оборудования может быть выполнена без выхода оператора из кабины;

• Гидравлические быстросъемы — управляются полностью из кабины оператора с помощью гидравлики;

• Электрогидравлические — более продвинутый вариант с электрифицированным управлением и системой контроля фиксации;

• Универсальные (мультикаплеры) — позволяют использовать навесное оборудование разных типов и стандартов, иногда с различными межосевыми расстояниями.

Общее устройство

Конструкция быстросъемного устройства обычно включает:

• Корпус (рама) — основа устройства, к которой крепятся остальные элементы;

• Фиксирующие пальцы (оси) — входят в проушины навесного оборудования;

• Замковый механизм — фиксирует оси и предотвращает самопроизвольное отсоединение;

• Гидроцилиндр (при наличии) — используется в гидравлических моделях для включения и отключения фиксатора;

• Сигнализаторы фиксации — механические или электронные индикаторы, подтверждающие надежность сцепления;

• Клапаны безопасности — предотвращают непреднамеренное отсоединение при потере давления в гидросистеме.

Классификация

Быстросъемные устройства классифицируются по следующим признакам:

• По типу управления: механические, полуавтоматические, гидравлические, электрогидравлические

• По совместимости: под конкретный бренд и модель техники (OEM) или универсальные (международные стандарты, например, Lehnhoff, S-type, CW)

• По типу машины: для мини-экскаваторов, экскаваторов-погрузчиков, гусеничных экскаваторов, фронтальных погрузчиков и др.

• По направлению установки: фронтальные, боковые, поворотные (ротационные)

Основные характеристики

• Максимальная грузоподъемность: от 0,5 до 90 т

• Диаметр фиксирующих пальцев: 25–120 мм

• Вес устройства: 20–900 кг

• Рабочее давление гидросистемы: 180–320 бар

• Время замены навесного оборудования: от 10 до 60 секунд

• Тип фиксации: механическая / гидравлическая / комбинированная

• Ширина соединения: от 90 до 600 мм (в зависимости от модели и техники)

Основные производители

Мировые

• Engcon (Швеция) — лидер в сегменте ротационных быстросъемов и поворотных систем

• Lehnhoff (Германия) — производит адаптеры по европейским стандартам, включая Variolock

• Geith (Ирландия) — дочернее предприятие Doosan, выпускает широкий спектр быстросъемов

• OilQuick (Швеция) — известен автоматическими гидравлическими системами смены навесного оборудования

• JCB (Великобритания) — производит фирменные квик-каплеры для собственных экскаваторов и погрузчиков

• Steelwrist (Швеция) — разработчик интегрированных поворотных быстросъемов

Российские

• Delta (Россия) — выпускает гидравлические быстросъемы под популярные модели экскаваторов

• Кредмаш-Запчасть — отечественный производитель адаптеров и быстросъемов для строительной техники

• Завод “Спецмаш” — производит как стандартные, так и усиленные версии быстросъемов для тяжелых условий эксплуатации

Китайские

• JIANGTU — популярный поставщик недорогих и универсальных гидравлических быстросъемов

• Yantai HEMEI Machinery — специализируется на навесном оборудовании для экскаваторов и мини-погрузчиков

• Ransun — производит механические и гидравлические быстросъемы, адаптированные под международные стандарты

Интересные факты

• Самый маленький серийный быстросъем весит всего 12 кг и устанавливается на мини-экскаваторы массой до 1 т.

• Самый тяжелый быстросъем весит более 900 кг и используется на карьерных экскаваторах массой до 90 т.

• Некоторые модели оснащаются системой автоматического распознавания подключения с передачей сигнала в кабину оператора.

• Быстросъемы OilQuick и Steelwrist позволяют не только менять оборудование, но и подключать гидравлику без ручного вмешательства.

• В некоторых странах (например, в Великобритании и Австралии) запрещено использование открытых механических быстросъемов из-за опасности выпадения оборудования.

Область применения

Быстросъемные устройства находят широкое применение в различных отраслях:

• Строительство и земляные работы — для быстрой смены ковшей, гидромолотов, рыхлителей

• Горнодобывающая промышленность — для тяжелых условий и массивного оборудования

• Коммунальные и дорожные службы — при необходимости оперативной смены щеток, отвалов, снегоочистителей

• Сельское хозяйство — при использовании различного навесного оборудования (захваты, вилы, щетки)

• Лесная промышленность — для установки грейферов, манипуляторов, харвестеров

• Снос зданий — при работе с мультипроцессорами, ножницами и гидроножами
