Лебедка

Лебёдка — это механическое устройство, предназначенное для подъёма, опускания, перемещения или натяжения грузов с использованием троса, цепи или каната, наматываемого на барабан. Лебёдки широко применяются в строительстве, транспортировке, промышленности, на судах, в автоспецтехнике, а также в быту и спасательных операциях. Основной принцип действия основан на преобразовании вращательного движения в линейное натяжение.

Виды

Лебёдки классифицируются по типу привода и сфере применения. Основные виды:

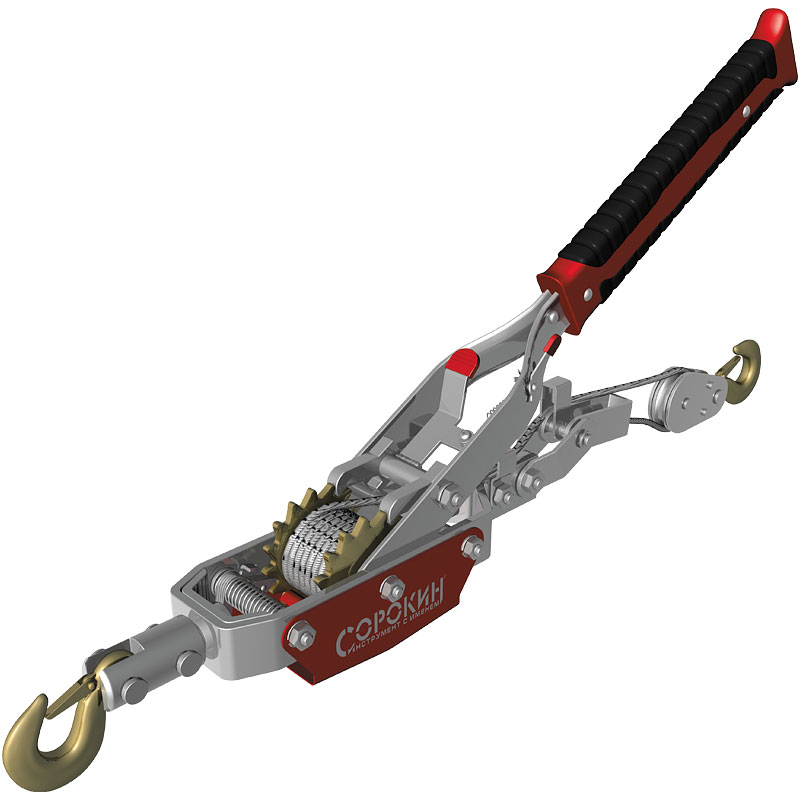

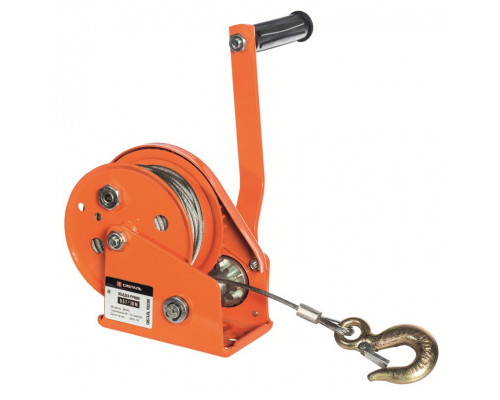

• Ручные лебёдки — приводятся в действие вручную.

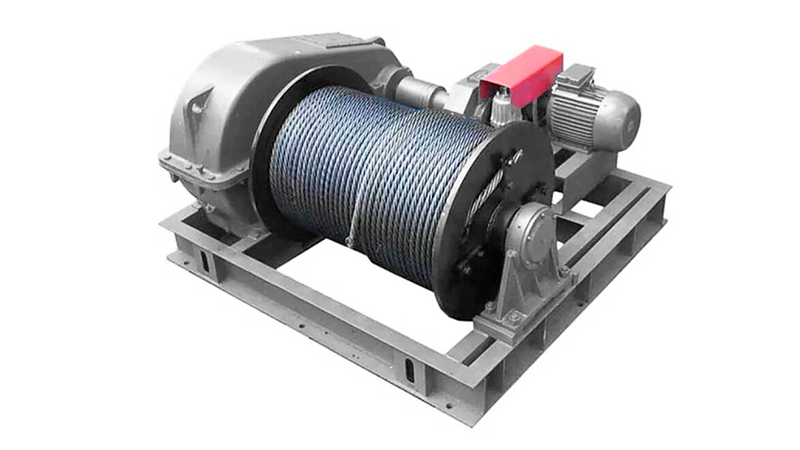

• Электрические лебёдки — используют электродвигатель.

• Гидравлические лебёдки — приводятся в действие потоком жидкости под давлением.

• Пневматические лебёдки — работают от сжатого воздуха.

• Двигательные лебёдки — с приводом от ДВС.

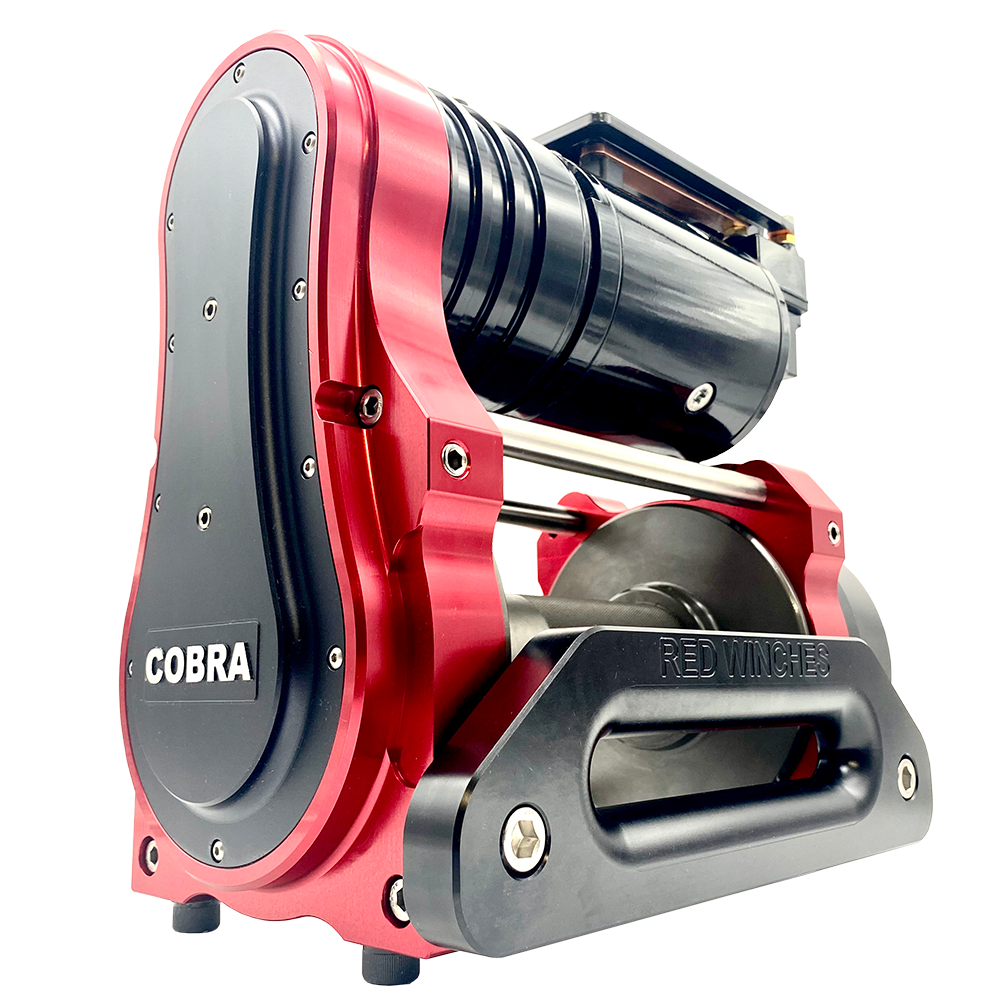

• Автомобильные лебёдки — устанавливаются на транспортные средства.

• Лебёдки для шахт — специализированные устройства для подъёма и спуска грузов в шахтах.

• Такелажные и монтажные лебёдки — применяются при сборке и установке оборудования.

История создания

Первые лебёдки появились в Древней Греции и Риме, где использовались простейшие барабаны и блоки для подъёма строительных материалов. Изобретения Архимеда включали ранние варианты подъёмных механизмов. В Средние века лебёдки применялись на кораблях и в строительстве крепостей. С развитием механики и электрики в XIX–XX веках появились современные типы лебёдок — сначала паровые, затем электрические и гидравлические.

Типы

По способу установки:

• Стационарные

• Переносные

• Встраиваемые (например, в лебёдочные установки на эвакуаторах)

По назначению:

• Промышленные

• Судовые

• Автомобильные

• Спасательные

• Бытовые

Общее устройство

Типичная лебёдка включает следующие элементы:

• Барабан (шпуля) — цилиндр, на который наматывается трос.

• Редуктор — передаёт крутящий момент с повышением силы.

• Привод — источник движения (ручной, электрический, гидравлический и др.).

• Тормозная система — предотвращает самопроизвольное разматывание троса.

• Рама (основание) — конструктивная основа устройства.

• Управление — кнопки, пульты, джойстики или клапаны.

Классификация

Лебёдки классифицируются по следующим признакам:

• По типу привода: ручные, электрические, гидравлические, пневматические, комбинированные.

• По конструкции: однобарабанные, двухбарабанные, с фрикционными дисками.

• По грузоподъёмности: лёгкие (до 500 кг), средние (до 3 тонн), тяжёлые (от 3 тонн и выше).

• По скорости работы: низкоскоростные, среднескоростные, скоростные.

• По способу крепления: на раме, на кронштейне, встроенные в транспорт или оборудование.

Основные характеристики

• Грузоподъёмность: от 100 кг до 100 тонн и более

• Длина троса: от 10 до 1000 метров

• Диаметр троса: от 4 до 50 мм

• Скорость намотки: 0,1–30 м/мин

• Тип питания (для электролебёдок): 12 В, 24 В, 220 В, 380 В

• Мощность двигателя: от 0,5 до 50 кВт

• Масса устройства: от 10 до 2000 кг и более

• Рабочее давление (для гидролебёдок): 10–25 МПа

• Коэффициент запаса прочности троса: 3–6

Основные производители

Российские:

• Челябинский механический завод

• МЗ «Сибэлмаш» (Новосибирск)

• Энерпред

• ОАО «Подъёмтрансмаш»

• Лебёдка-Пром (Ижевск)

Китайские:

• Comeup Winch (КНР)

• Runva Winch

• Dragon Winch (производство в Китае)

• Zhejiang Topsun Logistics Control Co.

• Superwinch Asia

Интересные факты

• Самая мощная лебёдка в мире установлена на нефтяной платформе и способна перемещать более 200 тонн.

• Миниатюрные лебёдки размером с ладонь применяются в космической технике для управления антеннами.

• Уникальная лебёдка-робот используется в театрах для точного подъёма актёров и декораций.

• Лебёдки используются в кино для трюков — подъём актёров, создание эффектов полёта.

• Военные лебёдки могут работать при температуре от −50 до +60 °C и погружении в воду.

Область применения

• Строительство — подъём стройматериалов, монтаж конструкций.

• Автоспецтехника — установка на эвакуаторы, вездеходы, тягачи.

• Горно-шахтное дело — подъём шахтёров и руды.

• Промышленность — перемещение тяжёлых агрегатов, станков.

• Судостроение и морской флот — якорные, буксирные, швартовные лебёдки.

• Аварийно-спасательные службы — вытягивание машин, спасательные работы.

• Лесозаготовка — вытаскивание деревьев, бревен.

• Быт и туризм — автолебёдки на внедорожниках, кемпинг, тюнинг.
