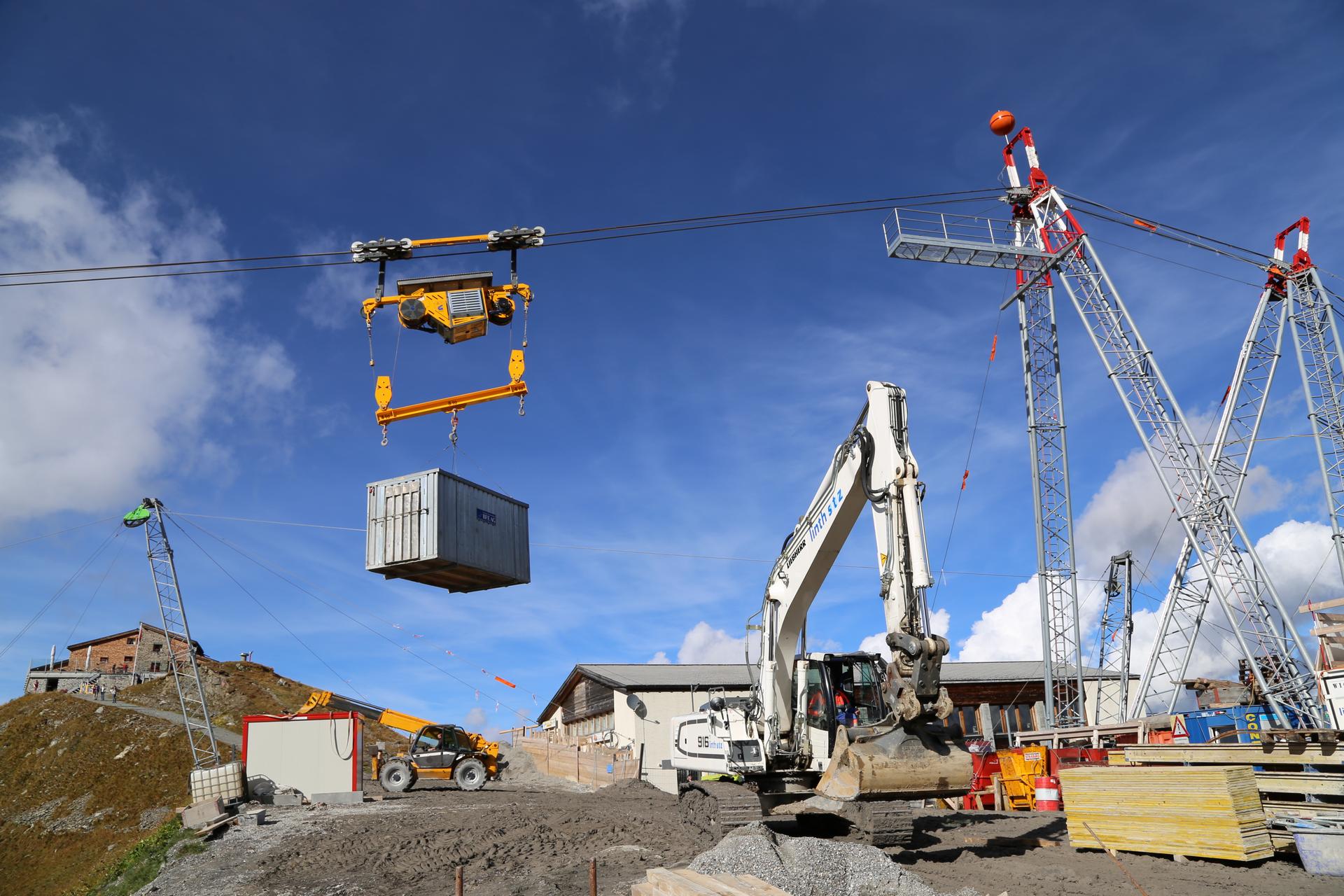

Кабельный кран — это разновидность подъёмного сооружения, в котором грузозахватный механизм перемещается по подвесным тросам (канатам), натянутым между опорами. Основное отличие кабельного крана от других типов кранов заключается в способе передвижения — рабочая каретка движется по системе канатов в горизонтальной плоскости, обеспечивая большую зону покрытия и гибкость при работе в труднодоступных местах.
Такие краны используются на строительных площадках большой протяжённости, в карьерах, на плотинах, в судостроении и других отраслях, где необходимо перемещать грузы на большие расстояния с минимальным воздействием на землю.
Виды
-
Стационарные кабельные краны — с фиксированными опорами, обычно применяются при строительстве плотин, мостов или на карьерах.
-
Передвижные кабельные краны — монтируются на перемещаемые тележки или конструкции, что позволяет изменять зону покрытия.
-
Высотные кабельные краны — устанавливаются на высоких опорах и обслуживают большие строительные объекты.
-
Карьерные кабельные краны — предназначены для работы в карьерах и обладают усиленной конструкцией и большой грузоподъёмностью.
История создания
Первое использование принципа кабельного крана датируется концом XIX века. Идея была реализована в США при строительстве мостов и плотин. Один из первых известных проектов с использованием подобной техники — строительство плотины Гувер в 1930-х годах, где использовались тросовые системы для транспортировки строительных материалов.
С развитием инженерных решений кабельные краны получили более широкое распространение в Европе, СССР и Азии, особенно в сфере гидротехнического и карьерного строительства.
Типы
-
С одноканатной системой — грузовая каретка передвигается по одному основному канату.
-
С многоканатной системой — используется несколько параллельных канатов для увеличения грузоподъёмности и устойчивости.
-
С автономной силовой установкой — кабельные краны с собственными двигателями.
-
С дистанционным управлением — современный вариант с радиоуправлением или автоматикой.
Общее устройство
-
Опоры (мачты, башни) — стационарные или передвижные конструкции, между которыми натянуты канаты.
-
Несущий канат — основной элемент, по которому движется грузовая каретка.
-
Каретка (троллей) — устройство, перемещающееся по канатам и оснащённое подъёмным механизмом.
-
Тяговый канат — используется для движения каретки вдоль несущего каната.
-
Подъёмный механизм — включает в себя лебёдки, редукторы, моторы.
-
Система управления — может быть ручной, автоматизированной или дистанционной.
Классификация
Кабельные краны классифицируются по следующим признакам:
-
По способу установки: стационарные, передвижные.
-
По области применения: строительные, карьерные, гидротехнические, промышленно-транспортные.
-
По количеству канатов: одноканатные, многоканатные.
-
По типу управления: механические, дистанционные, автоматические.
Основные характеристики
-
Грузоподъёмность: от 1 до 100 тонн и более
-
Пролёт между опорами: до 2000 метров
-
Высота подъёма: до 100 метров
-
Скорость перемещения каретки: 0,5–5 м/с
-
Скорость подъёма груза: 0,2–1 м/с
-
Рабочая температура: от –40 до +50 °C
-
Система управления: ручное, автоматическое, дистанционное
-
Мощность приводов: 15–200 кВт
-
Тип установки: на бетонные, металлические или мобильные опоры
Основные производители
Российские производители:
-
ОАО «Сибэлектротяжмаш» (г. Новосибирск) — выпускает кабельные краны для гидроэнергетики и промышленности.
-
УралКранМаш — производитель нестандартных крановых решений, в том числе кабельных.
-
Завод «Тяжпромарматура» (г. Алексин) — изготовитель оборудования для карьеров и плотин.
Китайские производители:
-
Henan Weihua Heavy Machinery Co., Ltd. — крупный поставщик кабельных и других типов промышленных кранов.
-
XCMG Group — выпускает широкий спектр крановой техники, включая канатные системы.
-
ZPMC (Shanghai Zhenhua Heavy Industries) — мировой лидер в производстве кранов для портов и тяжёлой промышленности.
Интересные факты
-
Самый большой кабельный кран в мире использовался при строительстве плотины «Три ущелья» в Китае. Он обладал пролётом более 2000 метров и грузоподъёмностью 200 тонн.
-
Миниатюрные кабельные краны применяются в макетировании и музеях для демонстрации работы строительной техники.
-
Кабельные краны NASA используются для испытаний космических аппаратов — они способны имитировать невесомость за счёт точного управления подвесной системой.
-
В 2023 году на стройке крупнейшего моста в Турции использовался автоматизированный кабельный кран с GPS-коррекцией.
