Каналопромывочные машины

Каналопромывочная машина — это специализированное коммунальное транспортное средство, предназначенное для механизированной очистки канализационных и дренажных систем, трубопроводов, ливневых коллекторов от загрязнений, засоров и отложений с помощью подачи воды под высоким давлением. Такие машины используются в коммунальном хозяйстве, на промышленных предприятиях, а также в строительной отрасли.

Виды

Каналопромывочные машины различаются по конструкции, принципу действия и назначению. Основные виды:

• Машины с цистерной — оснащены баком для воды и насосным оборудованием.

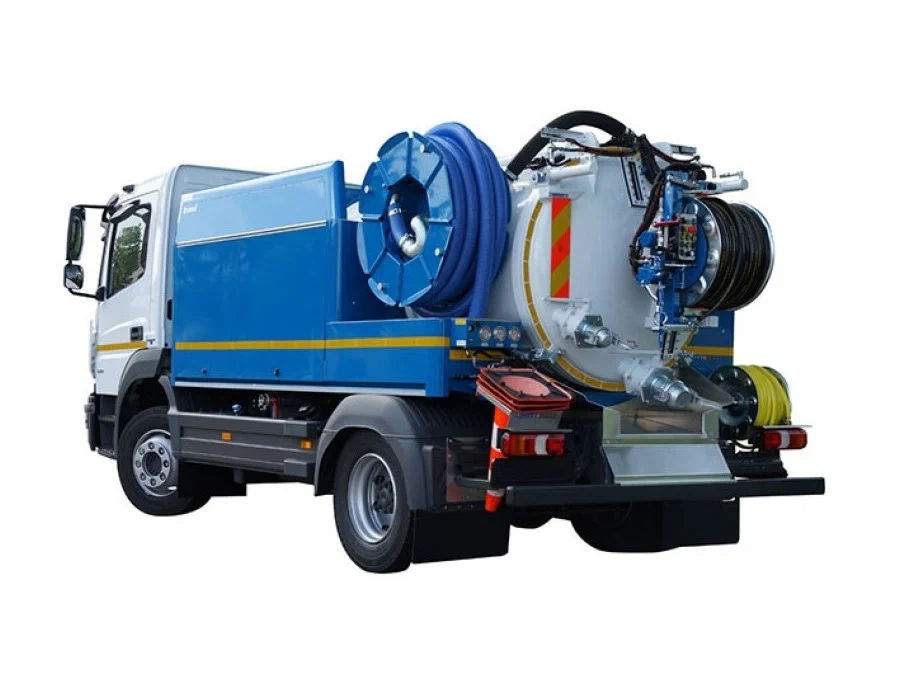

• Машины комбинированного типа — совмещают функции промывки и илососа (откачки загрязненной воды).

• Прицепные установки — промывочные агрегаты, монтируемые на прицеп.

• Портативные (малогабаритные) установки — для локальной очистки труб в зданиях.

История создания

Идея механизированной прочистки канализаций возникла в середине XX века, когда начали активно развиваться коммунальные службы в городах. Первыми подобными машинами были агрегаты, установленные на грузовых шасси, с насосом и резервуаром для воды. В 1960-х годах в СССР началось массовое производство каналопромывочных машин на базе ЗИЛ и ГАЗ.

С развитием технологий появились высоконапорные насосы, позволяющие очищать трубы длиной в сотни метров. В 1990–2000-х годах стали активно использоваться комбинированные машины с функцией всасывания ила, что сделало их универсальными.

Типы

По способу очистки:

• Гидродинамические — промывка водой под высоким давлением (до 200 атм).

• Механические — используются дополнительно или вместо воды вращающиеся насадки, тросы, ерши.

По конструкции:

• Односекционные — только промывка.

• Двухсекционные — промывка и сбор отходов.

По типу шасси:

• Автомобильные — на базе шасси (ГАЗ, КамАЗ, МАЗ и др.).

• Прицепные и полунавесные — к легким тракторам и пикапам.

• Стационарные установки — используются на очистных сооружениях и промпредприятиях.

Общее устройство

Каналопромывочная машина включает в себя следующие основные узлы:

• Резервуар (цистерна) — для хранения чистой воды. Объем — от 1 до 12 м³.

• Насос высокого давления — основной рабочий агрегат, подающий воду через рукав. Давление — от 50 до 300 бар.

• Рукав (шланг) высокого давления — подается в трубу, может быть длиной от 20 до 200 метров.

• Барабан для намотки рукава — обеспечивает удобную подачу и возврат шланга.

• Гидравлическая система — управляет подачей воды и работой барабана.

• Панель управления — расположена на кузове, иногда дублируется в кабине водителя.

• Дополнительное оборудование (для комбинированных моделей): илосос, вакуумный насос, шланги для откачки ила.

Классификация

Каналопромывочные машины классифицируются по следующим критериям:

• По объему цистерны:

  • малые (до 2 м³),

  • средние (2–6 м³),

  • крупные (свыше 6 м³).

• По давлению воды:

  • низкого давления (до 100 бар),

  • среднего давления (100–200 бар),

  • высокого давления (200–300 бар).

• По типу конструкции:

  • специализированные (выпускаются на заводах),

  • переоборудованные (на базе стандартных автофургонов или грузовиков).

• По степени автоматизации:

  • ручного управления,

  • полуавтоматические,

  • автоматические системы (с дистанционным управлением, ЖК-панелью, датчиками давления и протока).

Основные характеристики

• Объем воды в цистерне: от 500 л до 12 000 л.

• Давление воды: от 50 до 300 бар.

• Производительность насоса: от 50 до 400 л/мин.

• Длина промывочного шланга: от 20 до 200 м.

• Тип двигателя: дизельный (чаще всего), реже — бензиновый или электрический.

• Масса машины в снаряженном состоянии: от 2 до 18 тонн.

• Привод насоса: от двигателя автомобиля или автономного ДВС.

Основные производители

Среди известных производителей каналопромывочных машин можно выделить:

• РОТЕНБЕРГЕР (Rothenberger) — Германия.

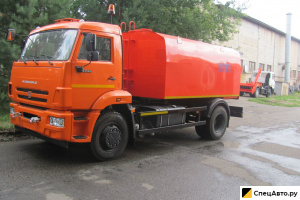

• КАМАЗ — Россия (модельный ряд КО-514, КО-564).

• МАЗ — Беларусь (шасси для отечественных установок).

• Кургандормаш — Россия.

• КОММАШ (Арзамас) — серия КО-514, КО-560.

• МКСМ и Группа Чайка-Сервис — производят малотоннажные установки на базе ГАЗ.

• WERK — производитель мобильных и стационарных моечных систем.

Интересные факты

• Самая маленькая каналопромывочная машина — это портативный агрегат весом до 100 кг, монтируемый в багажник легкового автомобиля. Используется для прочистки внутридомовой канализации.

• Самая большая машина — комбинированный каналопромывочный комплекс на базе трехосного шасси с цистерной 12 м³, двумя насосами и вакуумной системой, обслуживающий магистральные коллекторы в городах-миллионниках.

• В Европе каналопромывочные машины часто используются не только для очистки канализаций, но и для мытья подземных переходов, фонтанов, мостов.

• В ряде стран машины комплектуются роботизированными насадками с видеокамерами, позволяющими проводить диагностику канализационных сетей перед промывкой.

Область применения

Каналопромывочные машины применяются в следующих сферах:

• Коммунальное хозяйство — очистка ливневой и хозяйственно-бытовой канализации.

• Промышленность — очистка технологических трубопроводов, резервуаров и каналов.

• Строительство — подготовка колодцев и систем перед сдачей объекта.

• Аварийные службы — ликвидация засоров в экстренных ситуациях.

• Очистные сооружения — техническое обслуживание канализационных сетей и оборудования.
