Крановые весы

Крановые весы — это специализированные устройства для измерения массы груза, подвешенного на крюк грузоподъёмного механизма (крана, тали, лебёдки). Такие весы позволяют производить взвешивание непосредственно в процессе перемещения, без необходимости укладывания груза на стационарные платформы. Это упрощает и ускоряет работу на складах, в цехах и при логистических операциях, где требуется контроль массы груза без остановки технологического процесса.

Виды

Крановые весы бывают:

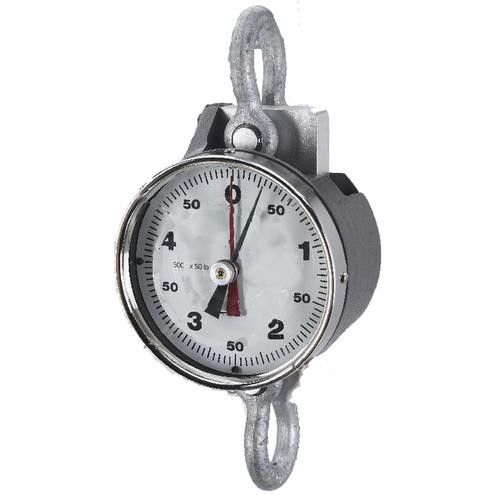

• Механические — устаревший тип, использующий пружины и стрелочные индикаторы. Почти не используются.

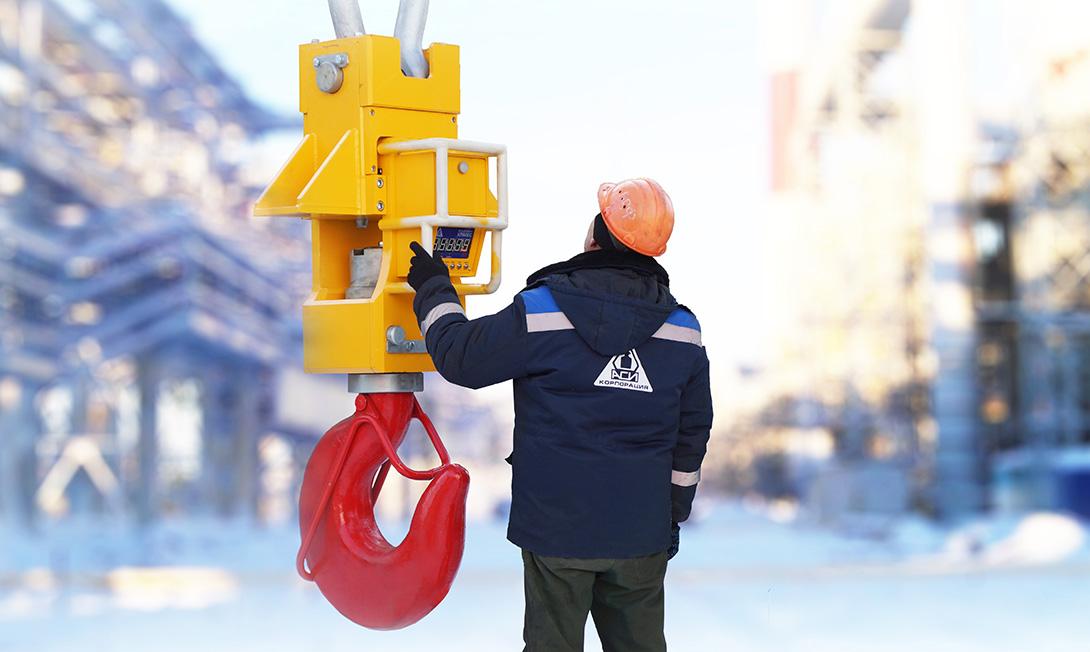

• Электронные — оснащены датчиками нагрузки и цифровыми дисплеями, обеспечивают высокую точность.

• Радиоконтролируемые — передают данные о весе по радиоканалу на удалённый пульт или ПК.

• Взрывозащищённые — применяются на опасных объектах (нефтехимия, газодобыча).

История создания

Идея подвесного взвешивания появилась ещё в XIX веке в виде пружинных динамометров. В XX веке с развитием грузоподъёмной техники начались попытки интеграции весоизмерительных устройств непосредственно в крановые крюки. Современные электронные крановые весы появились в 1970–1980-х годах благодаря развитию тензометрии и микроэлектроники. В XXI веке устройства стали компактнее, точнее и получили функции беспроводной передачи данных, что существенно расширило область их применения.

Типы

• По типу питания:

  • Сетевые

  • Аккумуляторные

  • Комбинированные

• По способу отображения:

  • С локальным дисплеем

  • С выносным пультом

  • С радиомодулем для передачи данных

• По нагрузочной способности:

  • До 1 тонны

  • 1–10 тонн

  • 10–100 тонн

  • Свыше 100 тонн

Общее устройство

Стандартная конструкция крановых весов включает:

• Корпус (обычно металлический, защищённый от ударов)

• Тензометрический датчик нагрузки

• Крюк или проушина для подвеса краном

• Грузовой крюк для навешивания объекта

• Электронный модуль с дисплеем

• Аккумулятор или блок питания

• Модуль радиосвязи (в радиоконтролируемых моделях)

• Система защиты от перегрузки

Классификация

1. По способу крепления:

   • Подвесные (между краном и грузом)

   • Встроенные (интегрированы в крановую оснастку)

2. По степени защиты:

   • Обычные

   • Пылевлагозащищённые (IP65–IP68)

   • Взрывозащищённые

3. По точности измерения:

   • I класс — лабораторная точность

   • II класс — высокая точность

   • III класс — средняя точность (наиболее распространён)

   • IV класс — для грубых измерений

Основные характеристики

• Грузоподъёмность: от 100 кг до 500 т

• Погрешность измерения: 0,05–1,0 %

• Материал корпуса: алюминий, сталь

• Питание: встроенный аккумулятор или электросеть

• Время автономной работы: 50–200 часов

• Дисплей: ЖК или светодиодный

• Температурный диапазон эксплуатации: от –20 до +50 °C

• Интерфейсы: RS-232, Bluetooth, Wi-Fi, радиоканал

• Степень защиты: IP54–IP68

Основные производители

Мировые производители:

• Ohaus (США)

• CAS (Южная Корея)

• Dini Argeo (Италия)

• Kern & Sohn (Германия)

• Sartorius (Германия)

Российские производители:

• Веста (г. Екатеринбург)

• Масса-К (г. Казань)

• Энергопром

• СКС (СибКранСервис)

Китайские производители:

• Zemic

• Yaohua

• Keli Sensing Technology

• Yongkang Hengli

Интересные факты

• В Китае и США используются крановые весы грузоподъёмностью более 500 тонн для металлургических комбинатов.

• Некоторые модели снабжены функцией измерения усилия растяжения (тяговой силы), что позволяет использовать их как динамометры.

• Существуют миниатюрные весы для подвешивания малых грузов весом до 50 кг, используемые в мастерских и сервисах.

• Современные крановые весы могут подключаться к облачным системам учёта и автоматически передавать данные в ERP-системы.

Область применения

• Склады и логистика (учёт грузов при отгрузке и приёмке)

• Металлургия (измерение массы плавки, заготовок, рулонов)

• Машиностроение и тяжёлая промышленность

• Порты и железнодорожные терминалы

• Горнодобывающая отрасль

• Сельское хозяйство (например, при фасовке крупногабаритной продукции)

• Судостроение и авиастроение

• Строительные площадки и краны на объектах
