Вакуумный прицеп (ассенизатор)

Вакуумный прицеп (ассенизатор) — это прицепное специализированное транспортное средство, предназначенное для сбора, транспортировки и слива жидких бытовых и промышленных отходов, в том числе фекальных масс, сточных вод, нефтешламов и жидких отходов сельского хозяйства. Используется как в коммунальной сфере, так и в промышленности и аграрном секторе.

Виды

Вакуумные прицепы различаются по следующим признакам:

• По типу шасси:

  • Одноосные

  • Двухосные

  • Многоосные (для увеличенной грузоподъёмности)

• По типу насоса:

  • С поршневыми насосами

  • С вакуумными насосами (лопастными, жидкостными, кольцевыми)

  • С комбинированными системами (вакуум + давление)

• По материалу цистерны:

  • Стальные (обычные или нержавеющие)

  • Алюминиевые

  • Пластиковые (реже)

• По степени герметичности и давлению:

  • Атмосферные

  • Работающие под давлением (для откачки и нагнетания)

История создания

История вакуумных машин уходит корнями в середину XIX века, когда в Европе начали использоваться первые мобильные цистерны для сбора фекальных масс в условиях отсутствия централизованной канализации. Первоначально они представляли собой бочки, установленные на телеги и вручную опорожняемые.

С началом XX века появились механизированные системы с насосами. После Второй мировой войны в СССР и странах Европы началось массовое внедрение вакуумных машин и прицепов, особенно в сельской местности. Вакуумные прицепы использовались также для нужд промышленности, особенно в нефтяной и химической отраслях.

Современные вакуумные прицепы оснащаются герметичными цистернами, мощными насосами, автоматическими клапанами и системами контроля давления, что делает их универсальными средствами для работы в сложных условиях.

Типы

По конструкции различают:

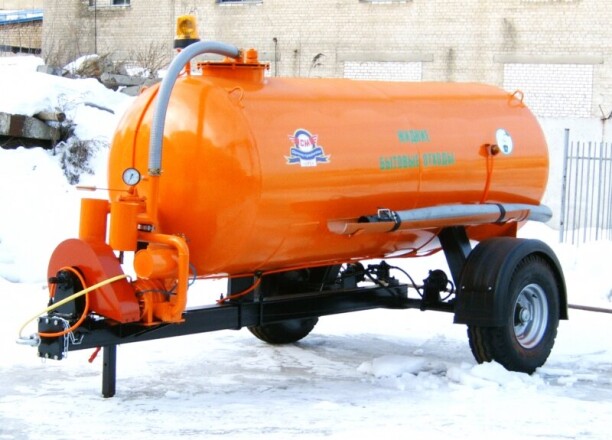

• Классические вакуумные прицепы — металлическая цистерна, установлена на прицепном шасси, подключаемая к трактору или грузовику.

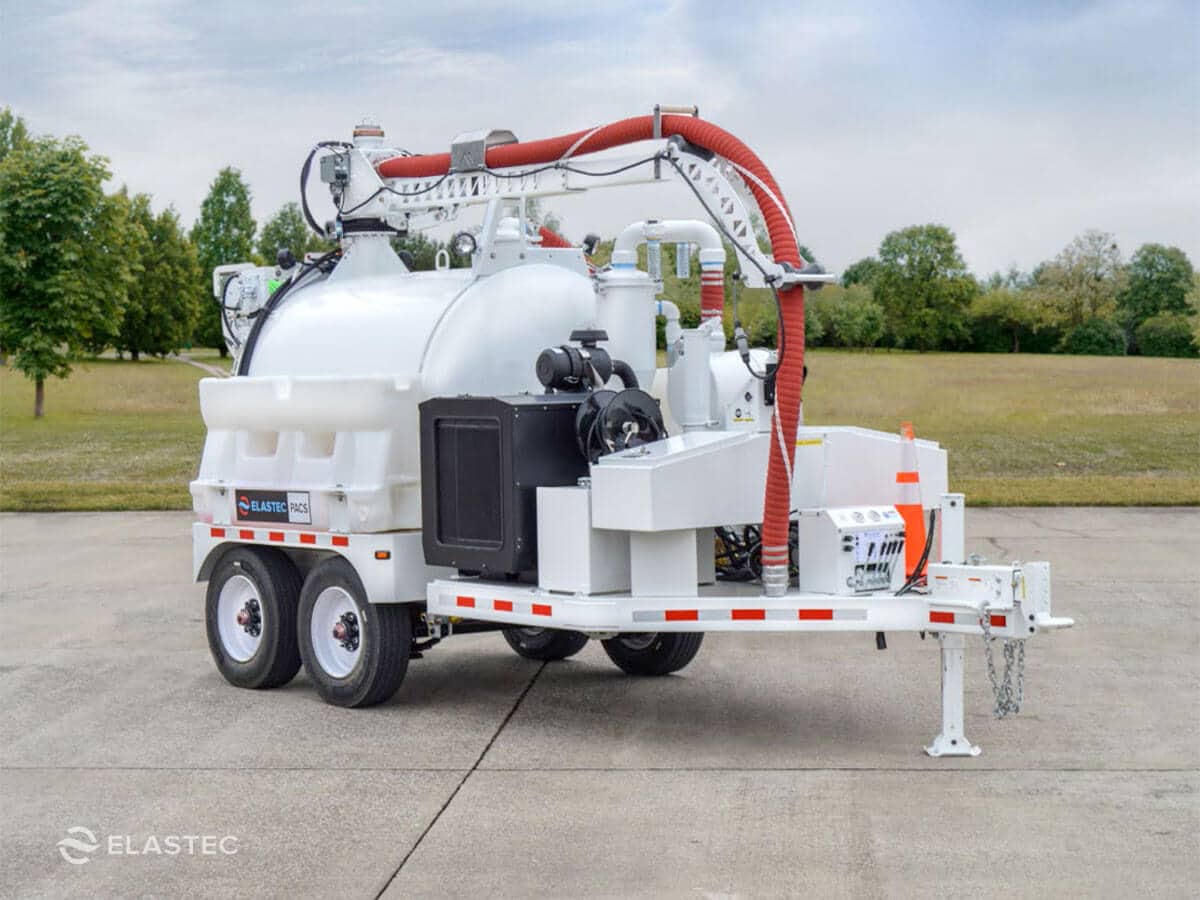

• Автономные вакуумные прицепы — имеют собственную силовую установку (мотор-насосный агрегат).

• Цистерны-прицепы с функцией промывки — снабжены дополнительными емкостями и насосами для промывки трубопроводов.

• Комбинированные вакуумные прицепы — совмещают функции вакуумного и илососного оборудования.

Общее устройство

Стандартный вакуумный прицеп состоит из следующих элементов:

• Шасси прицепа — одно- или двухосная рама с колесами и дышлом.

• Цистерна — герметичная емкость, рассчитанная на вакуум и давление.

• Вакуумный насос — создает разрежение для втягивания жидкости.

• Вакуумметр и клапаны — контролируют давление и предотвращают аварии.

• Смотровой люк и люк для технического обслуживания — обеспечивают доступ внутрь цистерны.

• Шланги — всасывающий и напорный, с патрубками.

• Крепления и домкраты — для стабилизации при работе.

• Система освещения и сигнализации — по ПДД.

В продвинутых моделях также присутствуют:

• Система промывки бака

• Подогрев дна цистерны

• Электронные датчики уровня заполнения

• GPS-мониторинг

Классификация

По способу транспортировки:

• Буксируемые (прицепные) — тянутся трактором, автомобилем или внедорожником.

• Полуприцепы-вакуумники — сцепляются с тягачами и предназначены для перевозки больших объемов.

По вместимости:

• Малые — до 2 м³

• Средние — от 2 до 6 м³

• Большие — от 6 до 20 м³

• Промышленные — свыше 20 м³

По типу применения:

• Коммунальные (для откачки септиков и выгребных ям)

• Сельскохозяйственные (навоз, жижесборники)

• Промышленные (технические жидкости, нефтеотходы)

• Специальные (подземные работы, шахты)

Основные характеристики

• Объём цистерны: от 1 до 30 м³

• Материал бака: сталь (в т.ч. нержавеющая), алюминий, пластик

• Масса прицепа: от 0.8 до 8 тонн (без груза)

• Насос: производительность от 100 до 1000 м³/час

• Максимальное разрежение: до 0,09 МПа

• Давление нагнетания: до 1,5 атм

• Тип привода насоса: ВОМ трактора, дизельный двигатель, электропривод

• Диаметр шлангов: 50–100 мм

Основные производители

Российские производители:

• Вакууммаш (г. Казань) — широкий модельный ряд коммунальных и промышленных прицепов.

• КОММАШ (г. Арзамас) — вакуумные и илососные прицепы.

• ЧМЗАП — крупнотоннажные полуприцепы с вакуумными цистернами.

• ПК «НефАЗ» — вакуумные прицепы для сельского хозяйства.

• Завод "Кургандормаш" — универсальные коммунальные решения.

Китайские производители:

• Sinotruk Special Vehicles — мощные полуприцепы с вакуумными установками.

• Foton Lovol — техника для сельского хозяйства, включая прицепы-ассенизаторы.

• Dongfeng Trucks — спецтехника с комплектующими на экспорт.

• Chengli Special Automobile Co. — один из крупнейших производителей коммунальной техники в КНР.

Интересные факты

• Самый большой вакуумный прицеп в мире может перевозить до 40 м³ отходов и используется на нефтяных месторождениях в Канаде и США.

• Самый маленький — прицеп на 1 м³, разработан для частных домохозяйств и фермерских хозяйств, легко буксируется внедорожником.

• Вакуумные прицепы активно применяются в шахтах, подземных тоннелях и на аэродромах для удаления жидкости из резервуаров.

• Некоторые модели способны откачивать вязкие и абразивные вещества, включая цементные растворы и песчаные осадки.

Область применения

• ЖКХ и коммунальное хозяйство — откачка септиков, выгребных ям, канализационных колодцев.

• Сельское хозяйство — сбор навозных масс, жижесборников, подкормка полей жидкими удобрениями.

• Нефтегазовая промышленность — сбор нефтешламов, технических жидкостей.

• Строительство — удаление грязной воды, промывка резервуаров.

• Промышленность — очистка резервуаров, цистерн, технологических ёмкостей.

• Аэропорты и железные дороги — обслуживание санитарных систем.
