Прицеп трубовоз

Прицеп-трубовоз — специализированный прицеп, предназначенный для перевозки длинномерных грузов, прежде всего металлических и пластиковых труб различного диаметра. Используется в строительстве трубопроводов, энергетике, нефтегазовой и коммунальной отраслях.

Виды

• Прицеп-трубовоз — прицепное устройство, сцепляющееся с грузовиком через фаркоп. Используется для формирования автопоезда.

• Полуприцеп-трубовоз — работает в паре с седельным тягачом. Имеет переднюю опору, устанавливаемую на седло тягача.

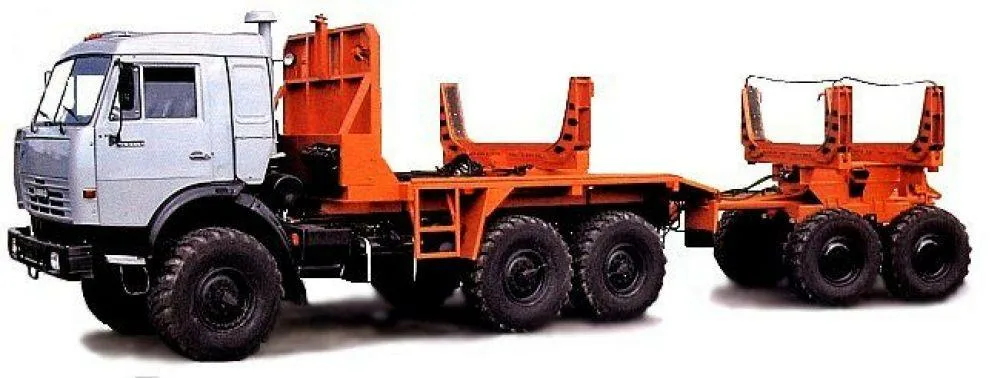

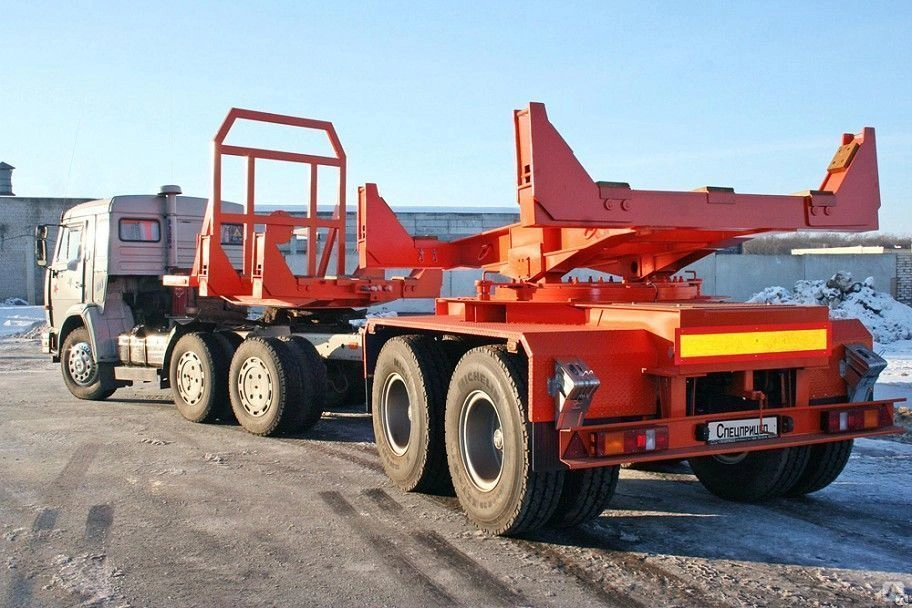

• Роспуск трубовозный — двухосное устройство без платформы, используется совместно с тягачом и длинномерной трубой, выполняющей роль связующего элемента.

• Телескопический трубовоз — платформа с выдвижной рамой, позволяющей регулировать длину для транспортировки труб различного размера.

• Модульный трубовоз — набор из нескольких платформ или роспусков, которые можно комбинировать в зависимости от длины и массы груза.

История создания

Появление прицепов-трубовозов связано с бурным развитием трубопроводной инфраструктуры в середине XX века. Первоначально трубы перевозились на платформах общего назначения, но это не обеспечивало нужного уровня безопасности и надёжности. В СССР и странах Европы начали проектировать специализированные прицепы с ложементами и упорами. Роспуски получили широкое распространение в 1960–1980-х годах. С появлением более длинных и тяжёлых труб возникла необходимость в телескопических и модульных конструкциях. Сегодня трубовозы активно развиваются с учётом требований логистики, экологии и автоматизации.

Типы

• По конструкции: роспуски, полуприцепы, прицепы, телескопические, модульные

• По количеству осей: одно-, двух-, трёх- и многоосные

• По грузоподъёмности: лёгкие (до 10 т), средние (до 30 т), тяжёлые (до 60 т и более)

• По длине труб: до 12 м, до 18 м, до 24 м и более

Общее устройство

Типичный прицеп-трубовоз включает следующие конструктивные элементы:

• Рама — усиленная конструкция из стали или алюминиевого сплава, рассчитанная на высокую нагрузку и изгибающие усилия

• Опоры и ложементы — специальные элементы для укладки труб, обеспечивающие стабильность и безопасность

• Крепёжные элементы — цепи, стяжные ремни, хомуты и крюки для фиксации труб

• Оси и подвеска — рессорная или пневматическая подвеска, распределяющая вес груза

• Тормозная система — соответствует требованиям ПДД, включает пневматические тормоза с ABS

• Осветительное оборудование — задние и боковые фонари, габаритные огни, светоотражатели

• Телескопическая система (опционально) — выдвижной механизм для увеличения длины прицепа

Классификация

По типу сцепки

• Прицепы (сцепка через дышло)

• Полуприцепы (сцепка через седло тягача)

• Роспуски (через груз)

По длине труб

• Короткие — до 12 м

• Средние — до 18 м

• Длинномерные — более 18 м

По условиям эксплуатации

• Шоссейные

• Внедорожные (для тяжёлых условий)

Основные характеристики

• Длина платформы: от 8 до 30 м (с выдвижной рамой)

• Ширина: 2,5–2,55 м

• Грузоподъёмность: от 5 до 60 тонн

• Количество осей: от 1 до 4 и более

• Материал рамы: сталь, алюминиевые сплавы

• Тип подвески: рессорная или пневматическая

• Наличие ложементов: обязательно

• Крепления: цепные или ременные фиксаторы

Основные производители

Российские производители

• Тонар — производит тяжёлые роспуски и полуприцепы для нефтегазовой отрасли

• НЕФАЗ — предлагает широкий модельный ряд трубовозов

• Тверьстроймаш — известен надёжной техникой для тяжёлых условий

• МЗАП — выпускает как классические, так и телескопические модели

• Завод «Спецмаш» — производит нестандартные прицепы по индивидуальному заказу

Китайские производители

• CIMC — выпускает модульные и телескопические трубовозы

• Shacman — производит трубовозные прицепы и комплектует собственные тягачи

• Sinotruk (HOWO) — предлагает универсальные трубовозы средней и тяжёлой грузоподъёмности

• Dongfeng — выпускает облегчённые трубовозы для строительной сферы

Интересные факты

• Самые большие трубовозы могут перевозить трубы длиной до 36 метров и весом до 60 тонн

• Существуют компактные трубовозы для городских условий, рассчитанные на трубы длиной 6 метров

• Роспуски без платформы позволяют уменьшить вес прицепа и перевозить сверхдлинные трубы по бездорожью

• Телескопические трубовозы сокращаются до минимальной длины в порожнем состоянии, упрощая транспортировку и хранение
